Fuse Block - Rear X3
WARNING: This page is about a different car, the 2008 Chevrolet Malibu Classic. However, it is still accessible from the selected car via links, so may be relevant.

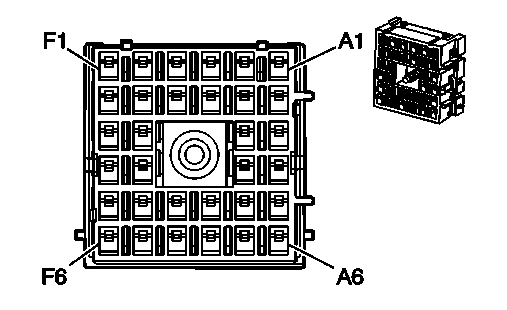

Fuse Block - Rear X3
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| A1 | - | - | Not Used |
| A2 | 0.35 D-BU/WH | 243 | Accessory Voltage (DD8) |
| 0.35 YE | 243 | Accessory Voltage (CF5) | |
| A3-A4 | - | - | Not Used |
| A5 | 0.8 RD/WH | 1640 | Battery Positive Voltage (CF5) |
| A6 | - | - | Not Used |
| B1 | - | - | Not Used |
| B2 | 0.35 BK | 1050 | Ground (DD8/UE1) |
| 0.35 BK | 1050 | Ground (UG1) | |
| B3-B6 | - | - | Not Used |
| C1-C2 | - | - | Not Used |
| C3-C4 | - | - | Not Available |
| C5 | 0.35 GY | 2516 | Keypad Green LED Signal (UE1) |
| C6 | 0.35 GY | 157 | Courtesy Lamp Control |
| D1 | - | - | Not Used |
| D2 | 0.35 BK/WH | 2515 | Keypad Supply Voltage (UE1) |
| D3-D4 | - | - | Not Available |
| D5 | 0.35 BN/WH | 2517 | Keypad Red LED Signal (UE1) |
| D6 | 0.35 RD/WH | 1240 | Battery Positive Voltage (UG1) |
| E1 | - | - | Not Used |
| E2 | 0.35 D-BU | 2514 | Keypad Signal (UE1) |
| E3 | - | - | Not Used |
| E4 | 0.35 BK | 1350 | Ground |
| 0.35 BK | 1350 | Ground (DH6) | |
| E5 | 0.35 OG | 1732 | Courtesy Lamps Supply Voltage |
| 0.35 OG | 1732 | Courtesy Lamps Supply Voltage (C95) | |
| E6 | 0.35 OG | 1732 | Courtesy Lamps Supply Voltage (DH6/D74) |
| 0.35 OG | 1732 | Courtesy Lamps Supply Voltage (DH6) | |
| F1 | 0.35 BN | 9 | Park Lamp Supply Voltage (UG1) |
| F2 | 0.35 BN | 24 | Backup Lamp Supply Voltage (DD8) |
| F3 | 0.35 BK | 1350 | Ground |
| 0.35 BK | 1350 | Ground (C95) | |
| F4 | 0.35 BK | 1350 | Ground (CF5) |
| F5-F6 | - | - | Not Used |
Connector Part Information
|
Terminal Part Information
|
