Data Link Connector (DLC)
WARNING: This page is about a different car, the 2008 Chevrolet Malibu Classic. However, it is still accessible from the selected car via links, so may be relevant.

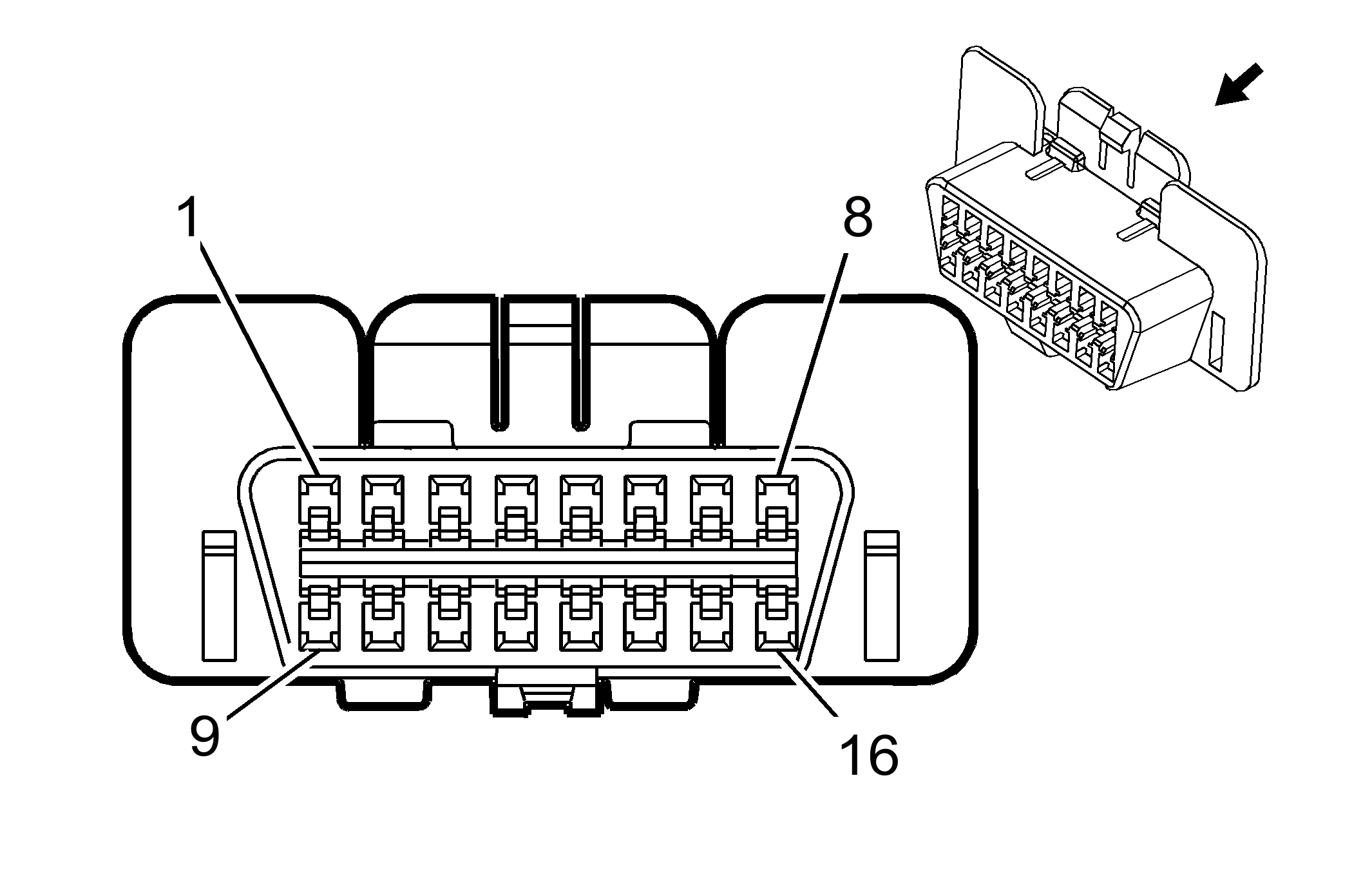

Data Link Connector (DLC)
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| 1 | 0.35 D-GN | 5060 | Low Speed GMLAN Serial Data |
| 2 | 0.35 PU | 1807 | Class 2 Serial Data |
| 3 | - | - | Not Used |
| 4 | 0.35 BK | 650 | Ground |
| 5 | 0.8 BK/WH | 651 | Ground |
| 6 | 0.35 TN/BK | 2500 | High Speed GMLAN Serial Data Bus (+) |
| 7-13 | - | - | Not Used |
| 14 | 0.35 TN | 2501 | High Speed GMLAN Serial Data Bus (-) |
| 15 | - | - | Not Used |
| 16 | 0.35 RD/WH | 440 | Battery Positive Voltage |
Connector Part Information
|
Terminal Part Information
|
