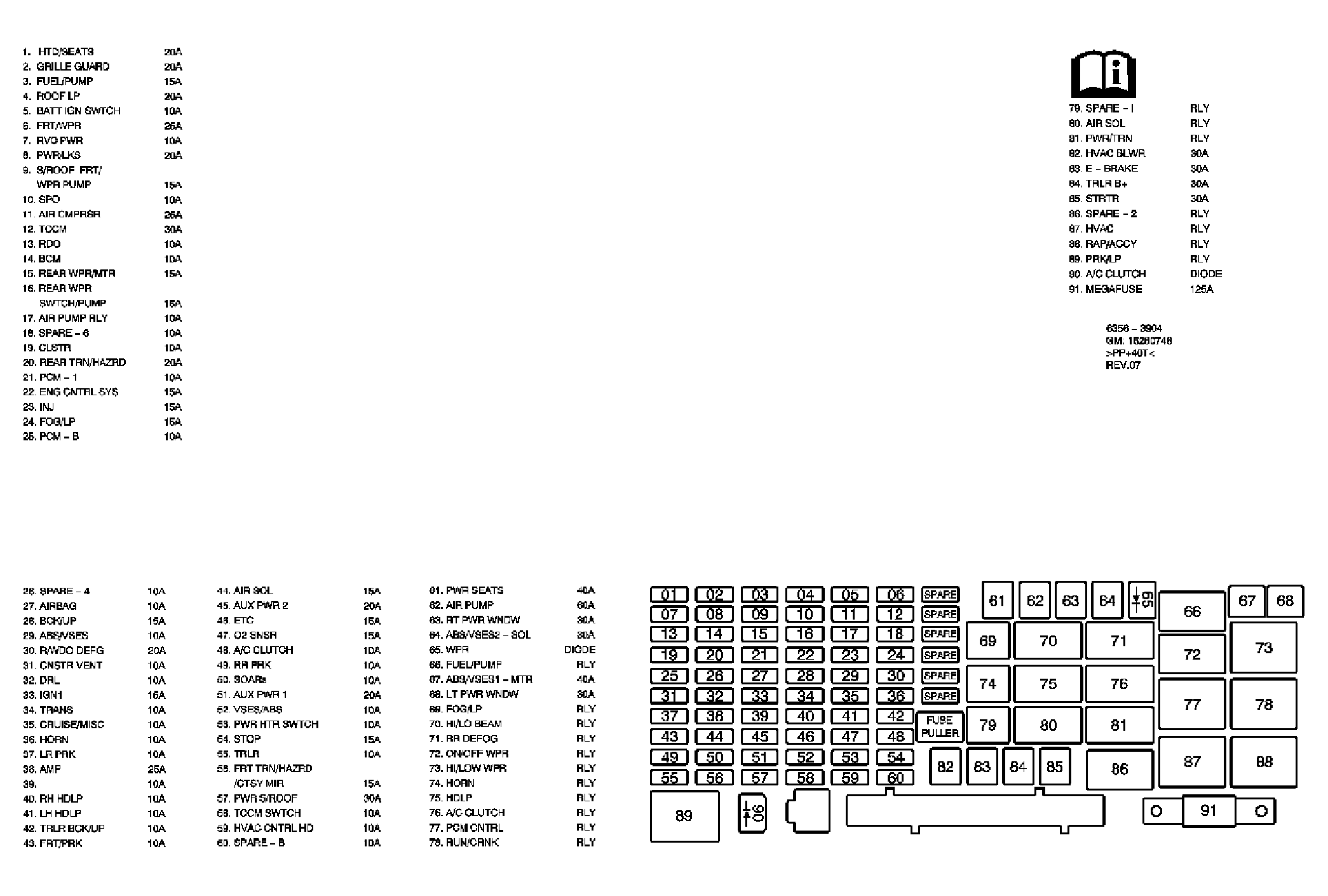

Fuse Block - Underhood, Label
Fuse Block - Underhood, Label Usage
| No. | Device | Rating | Description |
|---|---|---|---|
| 1 | HTD/SEATS Fuse | 20A | Heater Element Seat Cushion - Driver, Heated Seat Module - Passenger |
| 2 | GRILLE GUARD Fuse | 20A | Not Used (Dealer Installed - Grille Guard Lights) |
| 3 | FUEL/PUMP Fuse | 15A | Fuel Pump and Sender Assembly |
| 4 | ROOF LP Fuse | 20A | Not Used (Dealer Installed - Roof Rack Lights) |
| 5 | BATT IGN SWTCH Fuse | 10A | Ignition Switch |
| 6 | FRT/WPR Fuse | 25A | ON/OFF WPR Relay |
| 7 | RVC PWR | 10A | Generator Battery Control Module |
| 8 | PWR/LKS Fuse | 20A | Door Lock and Window Switch - Driver |
| 9 | S/ROOF FRT/WPR PUMP Fuse | 15A | Sunroof Module, Turn Signal/Multifunction Switch, Automatic Transmission Floor Shift Control |
| 10 | HD LMP LEVELING | 10A | Headlamp Switch (EXP) |
| 11 | AIR CMPRSR Fuse | 25A | Not Used |
| 12 | TCCM Fuse | 30A | Transfer Case Shift Control Module |
| 13 | RDO Fuse | 10A | Radio, HVAC Control Module |
| 14 | BCM Fuse | 10A | Body Control Module (BCM) |
| 15 | REAR/WPR MTR Fuse | 15A | Rear Window Wiper/Washer Module |
| 16 | REAR WPR SWTCH/PUMP Fuse | 15A | Rear Window/Wiper Washer Switch, Rear Window Washer Fluid Pump |
| 17 | AIR PUMP RLY Fuse | 10A | Secondary Air Injection (AIR) Pump Relay |
| 18 | SPARE-6 Fuse | 10A | Not Used |
| 19 | CLSTR Fuse | 10A | Instrument Panel Cluster (IPC) |
| 20 | REAR TRN/HAZRD Fuse | 20A | Body Control Module (BCM) |
| 21 | PCM-I Fuse | 10A | Engine Control Module (ECM) |
| 22 | ENG CNTRL SYS Fuse | 15A | Evaporative Emission (EVAP) Canister Purge Solenoid Valve, Mass Air Flow (MAF)/Intake Air Temperature (IAT) Sensor |
| 23 | INJ Fuse | 15A | Fuel Injectors |
| 24 | FRT FOG LMP Fuse | 15A | Front Fog Lamp - Left/Right |
| 25 | PCM-B Fuse | 10A | Powertrain Control Module (PCM) C1 |
| 26 | SPARE-4 Fuse | 10A | Not Used |
| 27 | AIRBAG Fuse | 10A | Inflatable Restraint Vehicle Rollover Sensor, Accessory Switch, Inflatable Restraint Sensing and Diagnostic Module (SDM), Inflatable Restraint Front Passenger Presence System (PPS) Sensor |
| 28 | BCK/LP Fuse | 15A | Backup Lamp Switch (MA5), Park/Neutral Position (PNP) Switch (M30) |
| 29 | ABS/VSES Fuse | 10A | Electronic Brake Control Module (EBCM) |
| 30 | R/WDO DEFG Fuse | 20A | Rear Window Defogger |
| 31 | CNSTR VENT Fuse | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid Valve |
| 32 | RVC VSENSE+ | 10A | Generator Battery Control Module |
| 33 | IGN 1 Fuse | 15A | Park/Neutral Position (PNP) Switch (M30), Ignition Coils |
| 34 | TRANS Fuse | 10A | Automatic Transmission (M30) |
| 35 | CRUISE/MISC Fuse | 10A | Inside Rearview Mirror, Turn Signal/Multifunction Switch, Cruise Control Release Switch |
| 36 | HORN Fuse | 10A | Horn |
| 37 | LR PRK Fuse | 10A | Tail/Stop and Turn Signal Lamp - Left, Body Control Module (BCM) |
| 38 | AMP Fuse | 25A | Digital Radio Receiver |
| 39 | FRT POSITION LMP | 10A | FRT Position LMP Relay (EXP) |
| 40 | RH HDLP Fuse | 10A | Headlamp - Right |
| 41 | LH HDLP Fuse | 10A | Headlamp - Left |
| 42 | TRLR BCK/LP Fuse | 10A | Trailer Connector (UY7) |
| 43 | FRT/PRK Fuse | 10A | Marker Lamp - Left Front, Marker Lamp - Right Front, Park/Turn Signal Lamp Left Front, Park/Turn Signal Lamp Right Front, Door Lock and Window Switch - Driver/Passenger, Door Window Switch - Left Rear, Door Window Switch - Right Rear |
| 44 | AIR SOL Fuse | 15A | AIR SOL Relay, Secondary Air Injection Pump (AIR) Solenoid |
| 45 | AUX PWR 2 Fuse | 20A | Accessory Power Outlet - Front, Accessory Power Outlet - Rear |
| 46 | ETC Fuse | 15A | Engine Control Module (ECM) |
| 47 | O2 SNSR Fuse | 15A | Heated Oxygen Sensor (HO2S) 1, Heated Oxygen Sensor (HO2S) 2 |
| 48 | A/C CLUTCH Fuse | 10A | A/C Compressor Clutch, A/C CLUTCH Diode |
| 49 | RR PRK Fuse | 10A | Tail/Stop and Turn Signal Lamp - Right, License Lamp |
| 50 | SDARs Fuse | 10A | Not Used |
| 51 | AUX PWR 1 Fuse | 20A | Cigar Lighter, Data Link Connector (DLC) |
| 52 | VSES/ABS Fuse | 10A | Electronic Brake Control Module (EBCM), Steering Wheel Position Sensor, Yaw and Lateral Accelerometer Sensor |
| 53 | PWR HTR SWITCH Fuse | 10A | Lumbar Adjuster/Heater Switch - Driver/Passenger |
| 54 | STOP Fuse | 15A | Stop Lamp Switch |
| 55 | TRLR Fuse | 10A | Trailer Connector |
| 56 | FRT TRN/HAZRD/CTSY MIR Fuse | 15A | Body Control Module (BCM) |
| 57 | PWR S/ROOF Fuse | 30A | Sunroof Motor |
| 58 | TCCM SWTCH Fuse | 10A | Accessory Switch |
| 59 | HVAC CNTRL HD Fuse | 10A | HVAC Control Module |
| 60 | RR Fog Fuse | 10A | Rear Fog Lamp Relay (T79) |
| 61 | PWR SEATS Fuse | 40A | Power Seat Switches |
| 62 | AIR PUMP Fuse | 60A | Secondary Air Injection (AIR) Pump Relay |
| 63 | RT PWR WNDW Fuse | 30A | Door Lock and Window Switch - Passenger, Door Window Switch - Right Rear |
| 64 | ABS/VSES2-MTR Fuse | 30A | Electronic Brake Control Module (EBCM) |
| 65 | WPR Diode | - | Cathode-WIPER ON/OFF RELAY, Anode-WIPER HI/LO RELAY |
| 66 | FUEL/PUMP Relay | - | FUEL/PUMP Fuse |
| 67 | ABS/VSES1-SOL Fuse | 40A | Electronic Brake Control Module (EBCM) |
| 68 | LT PWR WNDW Fuse | 30A | Door Lock and Window Switch - Driver, Door Window Switch - Left Rear |
| 69 | FRT FOG LMP Relay | - | FOG/LP Fuse |
| 70 | HI/LO BEAM RELAY Relay | - | HI Beam Headlamp, Low Beam Headlamp |
| 71 | RR DEFOG Relay | - | R/WDO DEFG Fuse |
| 72 | ON/OFF WPR Relay | - | HI/LOW WPR Relay |
| 73 | HI/LOW WPR Relay | - | Windshield Wiper Motor |
| 74 | HORN Relay | - | HORN Fuse |
| 75 | HDLP Relay | - | LH HDLP, and RH HDLP Fuses |
| 76 | A/C CLUTCH Relay | - | A/C CLUTCH Fuse |
| 77 | PCM CNTRL Relay | - | Starter Solenoid |
| 78 | RUN/CRNK Relay | - | AIRBAG, CRUISE/MISC, IGN1, TRANS, BCK/UP, ABS/VSES, ENG CNTRL SYS, PCM-I, and INJ Fuses |
| 79 | FRT POSITION LMP Relay | - | FRT Position LMP (EXP) |
| 80 | AIR SOL Relay | - | Engine Control Module (ECM) |
| 81 | PWR/TRN Relay | - | O2 SNSR, and ETC Fuse |
| 82 | HVAC BLWR Fuse | 30A | Blower Motor, High Speed Blower Motor Relay |
| 83 | E-BRAKE Fuse | 30A | Electronic Brake Module (Blunt Cut) |
| 84 | TRLR B+ Fuse | 30A | Trailer Connector |
| 85 | STRTR Fuse | 30A | PCM CNTRL Relay |
| 86 | RR Fog LMP Relay | - | Rear Fog Lamp - Left/Right (T79) |
| 87 | HVAC Relay | - | HVAC BLWR, HVAC CNTRL HD, PWR HTR SWTCH, TCCM SWTCH, and VSES/ABS Fuses |
| 88 | RAP/ACCY Relay | - | LT PWR WNDW, RT PWR WNDW, S/ROOF FRT/WPR, REAR WPR SWTCH/PUMP, SPO, and REAR/WPR MTR Fuses |
| 89 | PRK/LP Relay | - | LR PRK, RR PRK, FRT/PRK, and TRLR Fuses |
| 90 | A/C CLUTCH Diode | - | A/C Clutch Diode |
| 91 | MEGAFUSE | 125A | Generator |
