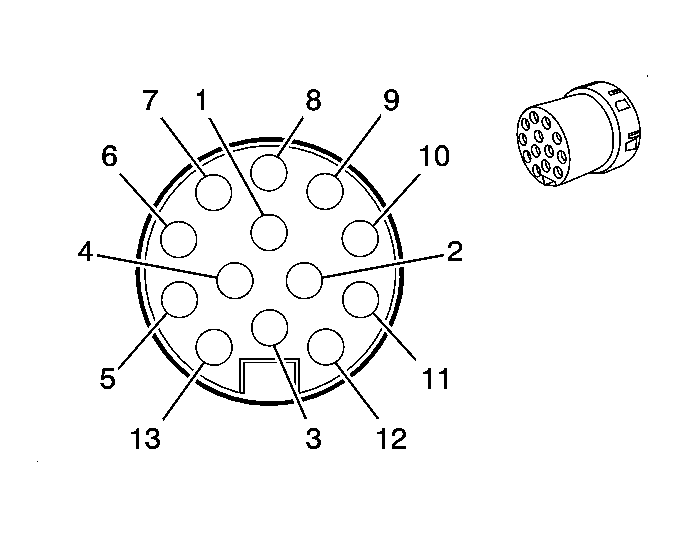

Trailer Connector Connector End View (Export)
Trailer Connector (Export) Connector Parts Information
Connector Part Information
|
Terminal Part Information
|
Trailer Connector (Export) Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | YE | 618 | Left Rear Stop/Turn Lamp Supply Voltage |
| 2 | OR | 122 | Rear Fog Lamp Supply Voltage |
| 3 | BK | 1350 | Ground |
| 4 | D-GN | 619 | Right Rear Stop/Turn Lamp Supply Voltage |
| 5 | BN | 2109 | Trailer Park Lamps Supply Voltage |
| 6 | D-BU | 47 | Trailer Auxiliary Supply Voltage |
| 7 | BN | 9 | Park Lamp Supply Voltage |
| 8 | L-GN | 24 | Backup Lamp Supply Voltage |
| 9 | RD | 742 | Battery Positive Voltage |
| 10 | YE | 543 | Accessory Voltage |
| 11 | BK | 1350 | Ground |
| 12 | - | - | Not Used |
| 13 | WH | 22 | Trailer Ground |
