Transmission Area
Special Tools Required
For Replacement of components listed below, see Repair Procedure
| Image | Description/Tool Number |
|---|---|
| Driver, Oil Seal 73.4 070AD-5MXA100 | |
| Driver, Oil Seal 73.5 070AD-5MXA200 | |
| Oil Seal Driver C 070AD-RJC0130 | |
| Attachment, 22 x 24 mm 07746-001A800 | |
| Driver Handle, 15 x 135L 07749-0010000 |

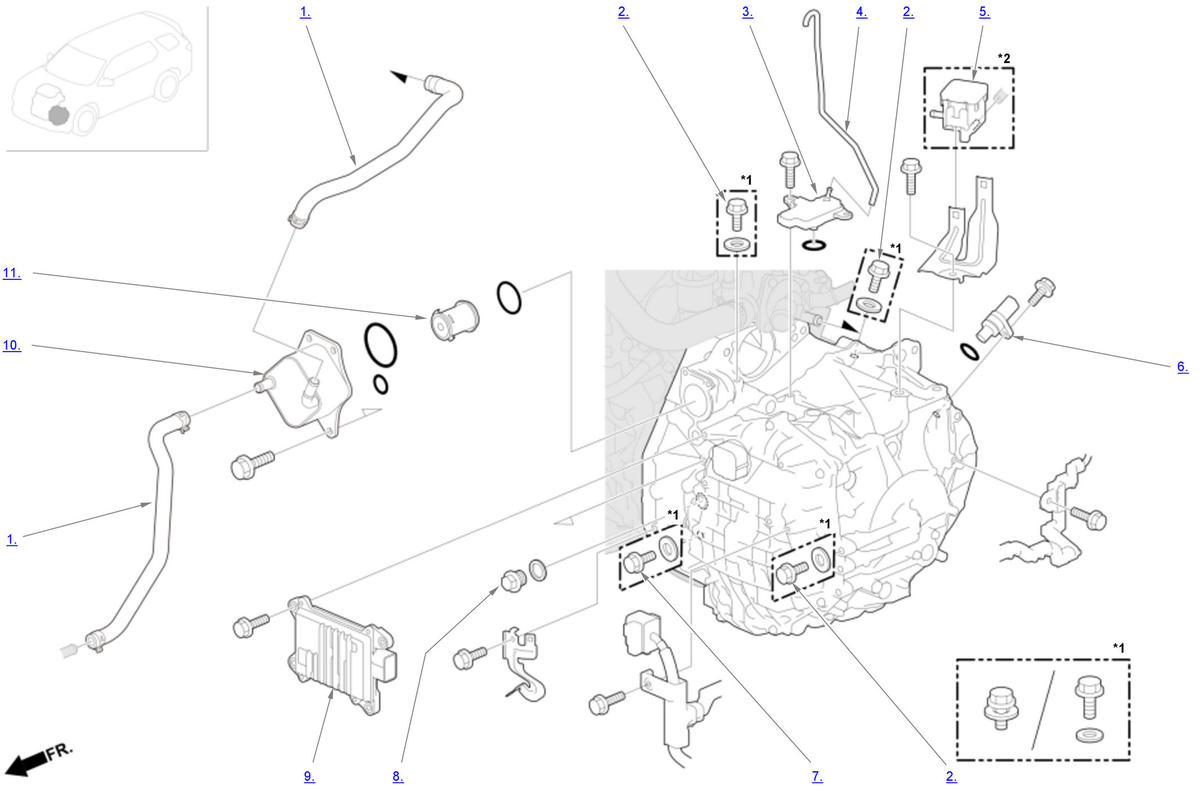

Exploded View Of Transmission Area (Items 1 thru 11) (1 Of 3)
| *1: 2 types *2: AWD |

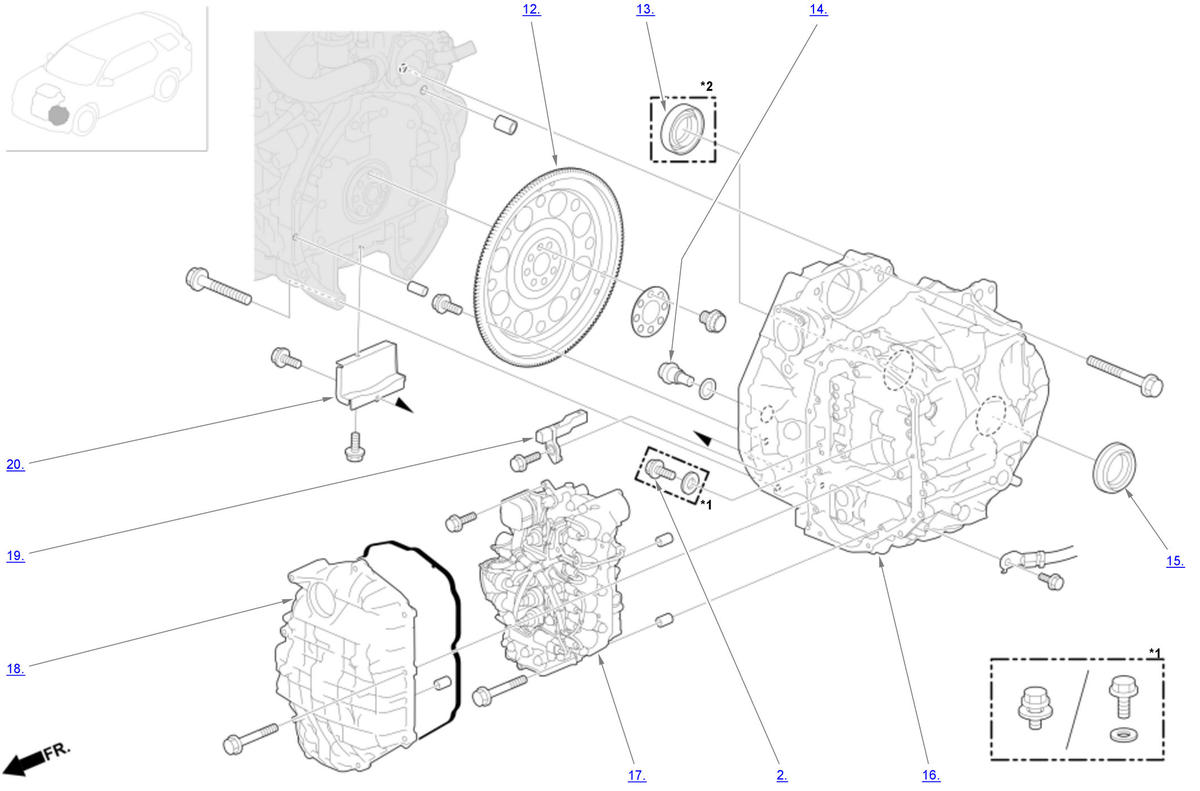

Exploded View Of Transmission Area (Items 12 thru 20) (2 Of 3)
| *1: 2 types *2: 2WD |

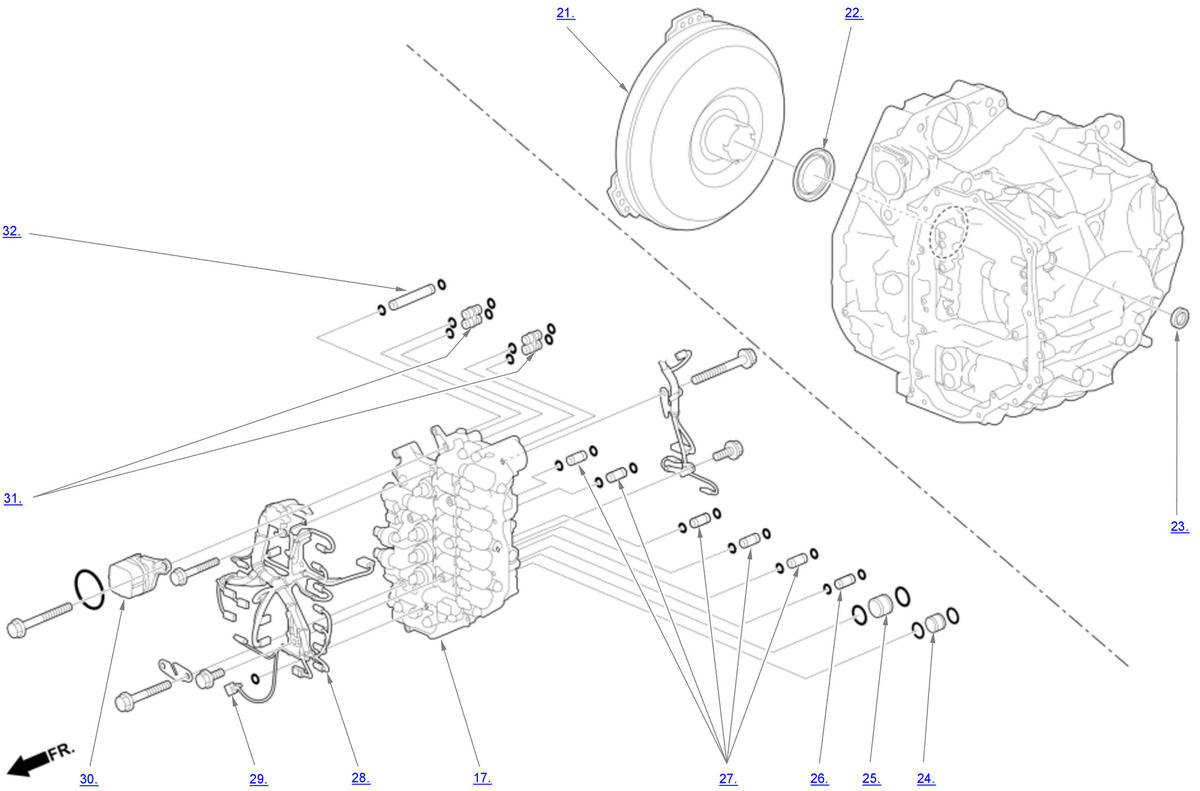

Exploded View Of Transmission Area (Items 21 thru 32) (3 Of 3)
Transmission Area
| Component Name | Callout |
|---|---|
| Water Bypass Hose | 1 |
| Sealing Bolt | 2 |
| Breather Box | 3 |
| Breather Tube | 4 |
| Transfer Breather Box | 5 |
| Countershaft Speed Sensor | 6 |
| Level Plug | 7 |
| Filler Plug | 8 |
| Transmission Control Module (TCM) | 9 |
| Transmission Fluid Warmer | 10 |
| Transmission Fluid Warmer Strainer | 11 |
| Drive Plate | 12 |
| Differential Oil Seal (Torque Converter Housing Side) | 13 |
| Drain Plug | 14 |
| Differential Oil Seal (Transmission Housing Side) | 15 |
| Transmission | 16 |
| Valve Body Assembly | 17 |
| Front Cover | 18 |
| Mainshaft Speed Sensor | 19 |
| Torque Converter Cover | 20 |
| Torque Converter | 21 |
| Torque Converter Oil Seal | 22 |
| Control Shaft Oil Seal | 23 |
| 20.4 x 19 mm Pipe | 24 |
| 25.4 x 19 mm Pipe | 25 |
| 10.9 x 22 mm Pipe | 26 |
| 11 x 27 mm Pipe | 27 |
| Solenoid Wire Harness | 28 |
| ATF Temperature Sensor (Integrated with Solenoid Wire Harness) | 29 |
| Solenoid Wire Harness Connector | 30 |
| Oil Pass Pipe E | 31 |
| 10.9 x 64 mm Pipe | 32 |
