Audio And Visual System (WITH Navigation) (2016)

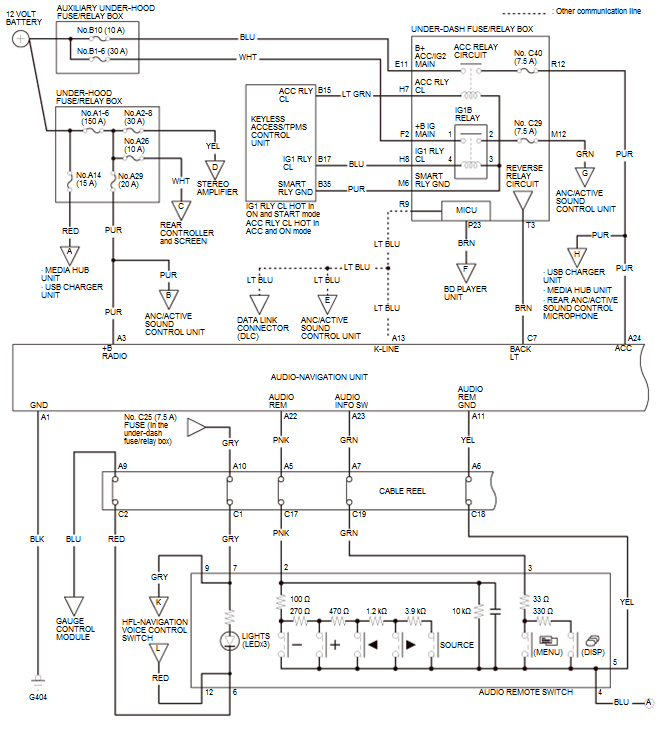

GHH165323Courtesy of HONDA, U.S.A., INC.

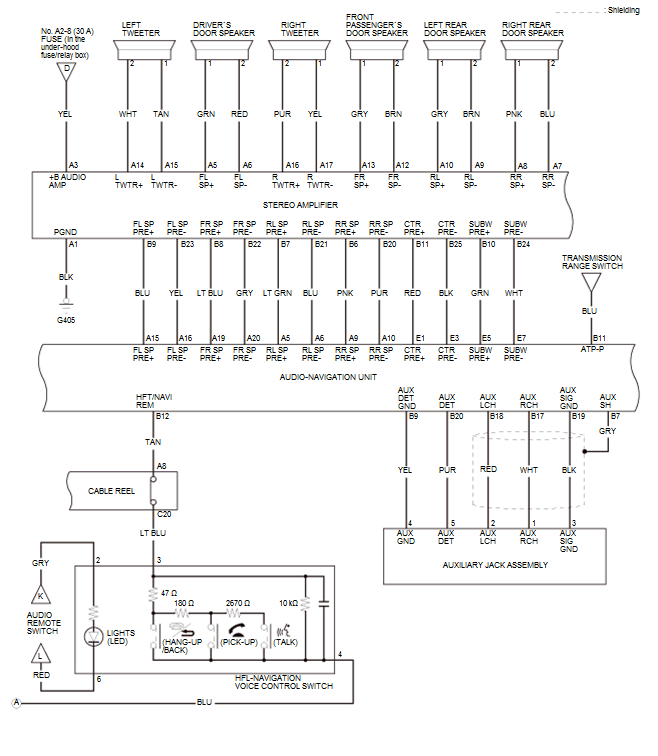

GHH165324Courtesy of HONDA, U.S.A., INC.

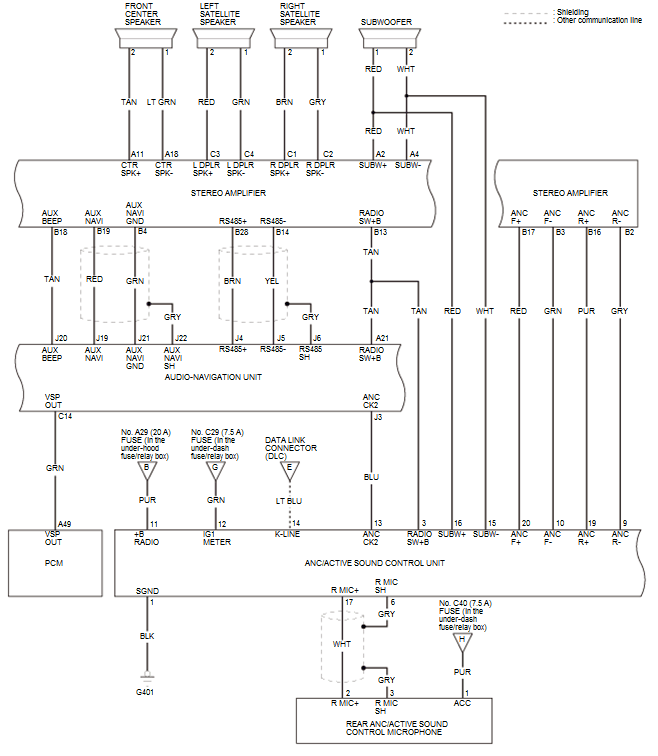

GHH165325Courtesy of HONDA, U.S.A., INC.

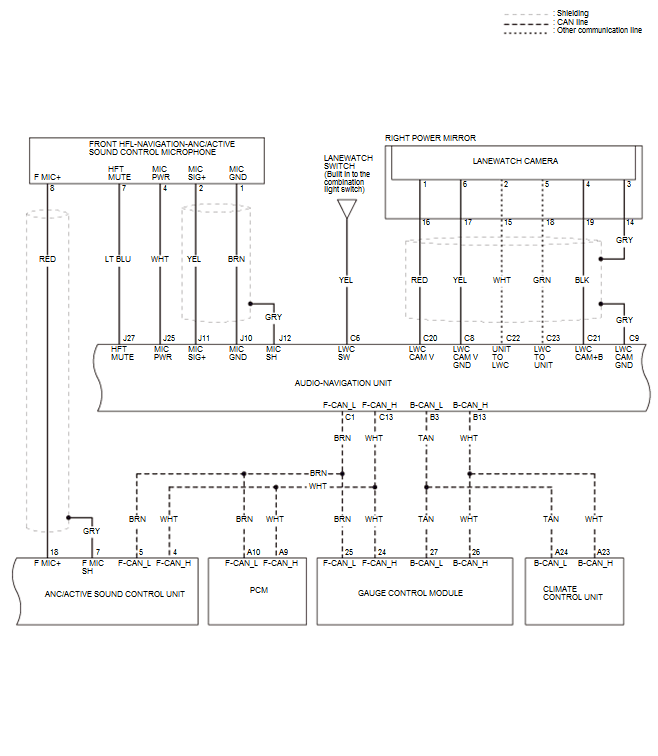

GHH165326Courtesy of HONDA, U.S.A., INC.

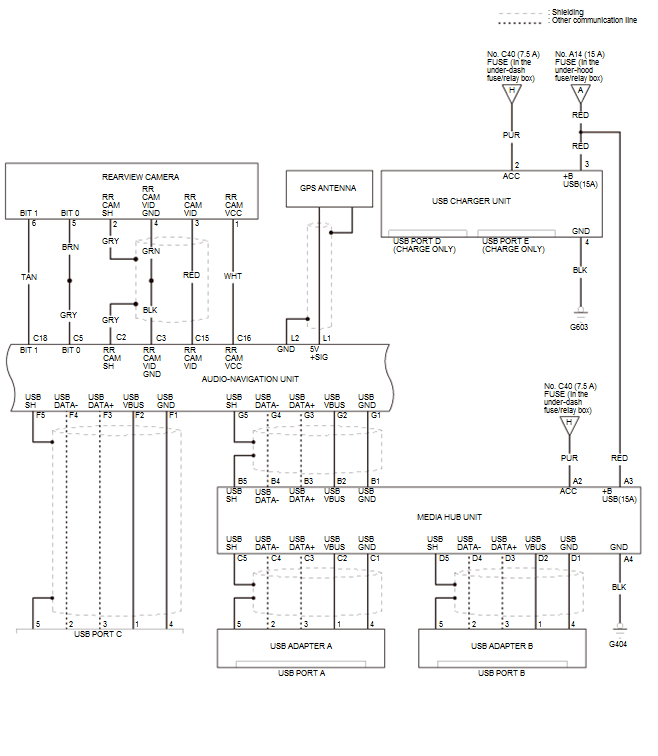

GHH165327Courtesy of HONDA, U.S.A., INC.

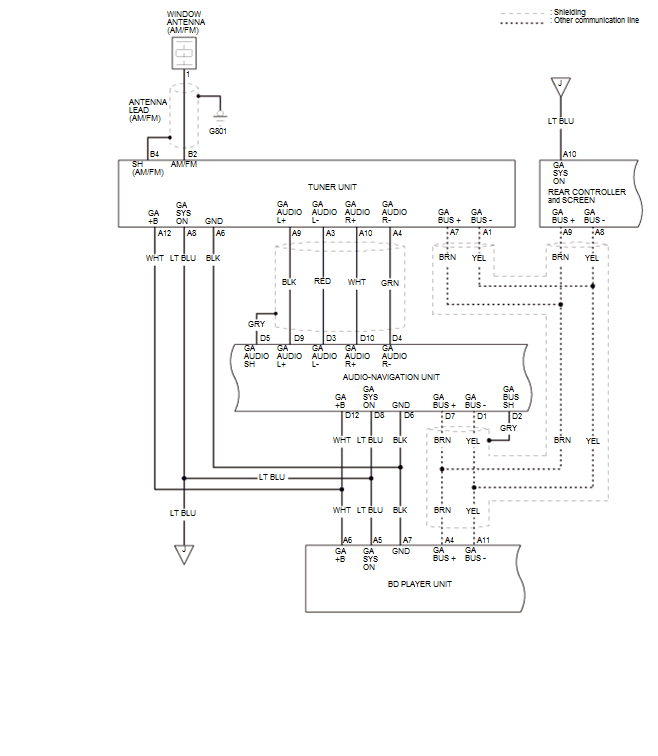

GHH165328Courtesy of HONDA, U.S.A., INC.

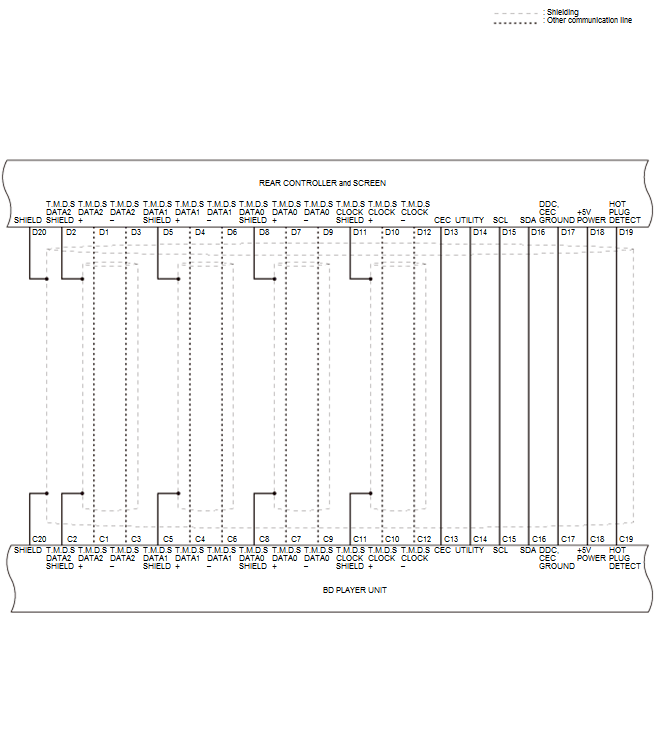

GHH165329Courtesy of HONDA, U.S.A., INC.

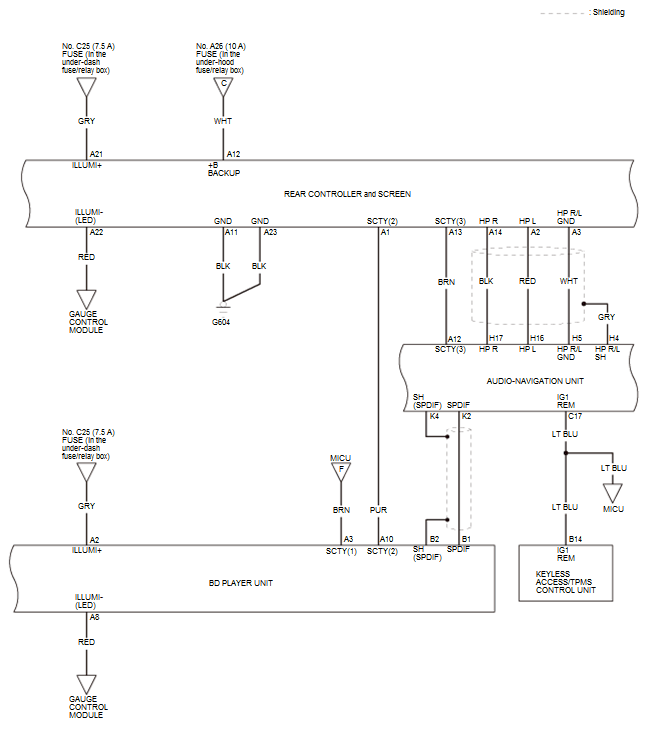

GHH165330Courtesy of HONDA, U.S.A., INC.

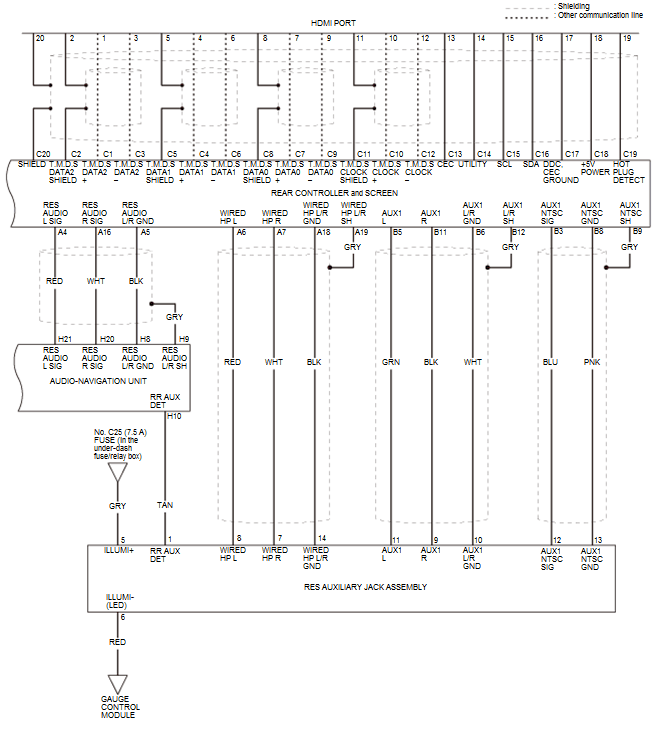

GHH165331Courtesy of HONDA, U.S.A., INC.
