PGM-FI System Description - Components

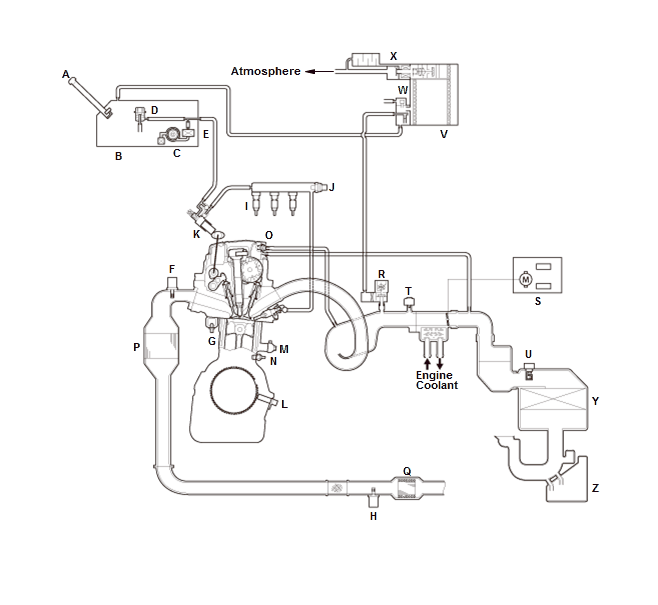

USA and Canada models
| A | FUEL FILL CAP | O | PCV VALVE | ||
| B | FUEL TANK | P | WU-TWC | ||
| C | FUEL PUMP | Q | UNDER-FLOOR TWC | ||
| D | FUEL PRESSURE REGULATOR | R | EVAP CANISTER PURGE VALVE | ||
| E | FUEL FILTER | S | THROTTLE BODY | ||
| F | A/F SENSOR (SENSOR 1) | T | MAP SENSOR | ||
| G | ECT SENSOR 1 | U | MAF SENSOR/IAT SENSOR | ||
| H | SECONDARY HO2S (SENSOR 2) | V | EVAP CANISTER | ||
| I | INJECTOR | W | FTP SENSOR | ||
| J | FUEL RAIL PRESSURE SENSOR | X | EVAP CANISTER VENT SHUT VALVE | ||
| K | HIGH PRESSURE FUEL PUMP | Y | AIR CLEANER | ||
| L | CKP SENSOR | Z | INTAKE AIR RESONATOR | ||
| M | KNOCK SENSOR | ||||
| N | OIL PRESSURE SWITCH |

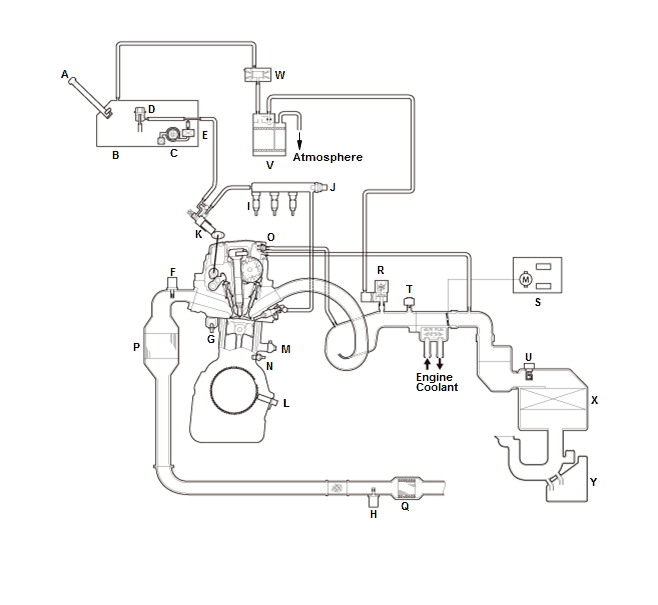

Mexico models
| A | FUEL FILL CAP | O | PCV VALVE | ||
| B | FUEL TANK | P | WU-TWC | ||
| C | FUEL PUMP | Q | UNDER-FLOOR TWC | ||
| D | FUEL PRESSURE REGULATOR | R | EVAP CANISTER PURGE VALVE | ||
| E | FUEL FILTER | S | THROTTLE BODY | ||
| F | A/F SENSOR (SENSOR 1) | T | MAP SENSOR | ||
| G | ECT SENSOR 1 | U | MAF SENSOR/IAT SENSOR | ||
| H | SECONDARY HO2S (SENSOR 2) | V | EVAP CANISTER | ||
| I | INJECTOR | W | EVAP TWO WAY VALVE | ||
| J | FUEL RAIL PRESSURE SENSOR | X | AIR CLEANER | ||
| K | HIGH PRESSURE FUEL PUMP | Y | INTAKE AIR RESONATOR | ||
| L | CKP SENSOR | ||||
| M | KNOCK SENSOR | ||||
| N | OIL PRESSURE SWITCH |
