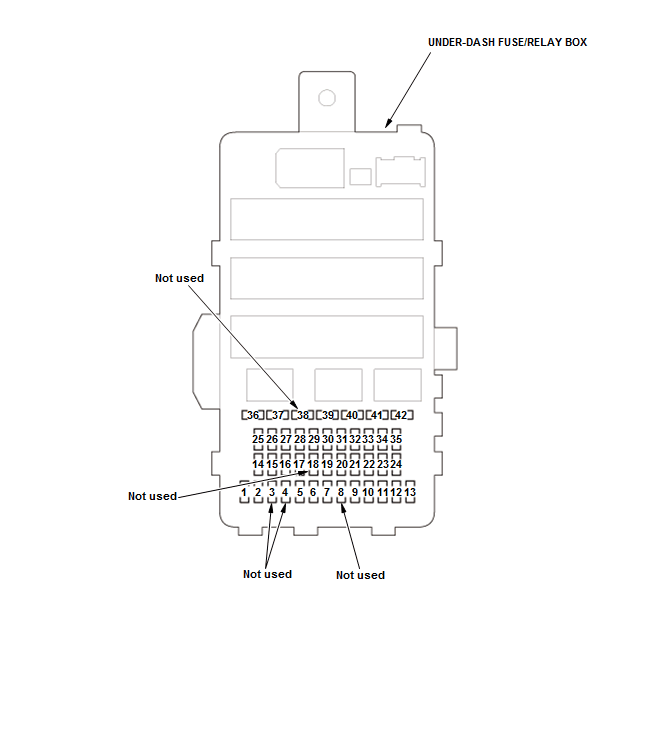

Under-Dash Fuse/Relay Box (B)
| Fuse Number | Amps | Component (s) or Circuit (s) Protected |
|---|---|---|
| B1 | 7.5 A | Blower motor relay, Climate control unit, Door multiplex control unit, Door multiplex control unit (via power mirror switch), Driver's seat heater switch *1, Electric heater coolant pump relay circuit (built into the relay circuit board), Front passenger's seat heater switch *1, Left power mirror actuator (via power mirror switch), Left rear seat heater switch *2, Rear window defogger relay, Right rear seat heater switch *2 |
| B2 | 7.5 A | MICU (IG2 DRL) |
| B3 | - - - | Not used |
| B4 | - - - | Not used |
| B5 | 10 A | Acoustic vehicle alerting control unit, Acoustic vehicle alerting control unit (via acoustic vehicle alerting system off switch) (Canada model), Acoustic vehicle alerting system off switch (Canada model), ANC/active sound control unit, Audio unit *3, Audio unit (via reverse relay circuit) *3, Audio-navigation unit *5, Audio-navigation unit (via reverse relay circuit) *5, Auto-high beam control unit *6, Automatic dimming inside mirror *7, Automatic dimming inside mirror (via reverse relay circuit) *7, Battery condition monitor module, CAN gateway, Electrical compass unit *3, Gauge control module, Left back-up light (via reverse relay circuit), MICU (BACK LT) (via reverse relay circuit), MICU (IG1 METER), Parking and back-up sensor control unit *8, Parking and back-up sensor control unit (via parking and back-up sensor switch) *8, Parking and back-up sensor switch *8, Reverse relay circuit (built into the under-dash fuse/relay box), Right back-up light (via reverse relay circuit), Shift lock solenoid |
| B6 | 7.5 A | Front passenger's cutoff indicator |
| B7 | 7.5 A | Electric servo brake control unit, Head up warning unit, Millimeter wave radar, Multipurpose camera unit, Power seat control unit *10, RDM switch |
| B8 | - - - | Not used |
| B9 | 20 A | Electric steering lock (Canada model), Fuel tank unit (FUEL PUMP) (via PGM-FI main relay 2), Keyless access control unit, No. D1 fuses in the under-dash fuse holder |
| B10 | 7.5 A | Brake light relay, EPS control unit, Steering angle sensor, VSA modulator-control unit |
| B11 | 10 A | PCM (IG1 VBSOL), RFC unit, RFC relay |
| B12 | 7.5 A | Windshield wiper HIGH/LOW relay circuit (built into the relay circuit board), Windshield wiper intermittent relay circuit (built into the relay circuit board) |
| B13 | 10 A | A/C compressor, MAF sensor, PCM (BKSWNC) (via brake pedal position switch), Secondary HO2S (sensor 2) |
| B14 | 20 A | Console accessory power socket (via console accessory power socket relay) |
| B15 | 20 A | Power seat control unit *10, Rear up-down motor and recline motor (via driver's power seat adjustment switch) *9 |
| B16 *11 | 20 A | Moonroof moto-control unit |
| B17 *1 | 20 A | Driver's seat heater (via driver's seat heater relays), Front passenger's seat heater (via front passenger's seat heater relays) |
| B18 | - - - | Not used |
| B19 | 10 A | Front passenger's door lock actuator, Right rear door lock actuator |
| B20 | 10 A | Left rear door lock actuator |
| B21 | 10A | Driver's door lock actuator |
| B22 | 10 A | Front passenger's door lock actuator, Right rear door lock actuator |
| B23 | 10A | Driver's door lock actuator |
| B24 | 10 A | SRS unit |
| B25 | 10 A | ACC/LKAS switch light (via cable reel), Acoustic vehicle alerting system off switch light (Canada model), Ambient light, Audio remote switch light (via cable reel), Climate control unit, CMBS OFF switch light, Driver's seat heater switch light *1, ECON switch light, EV switch light, Front passenger's airbag cutoff indicator, Front passenger's seat heater switch light *1, Hazard warning switch light, HFL switch light (via cable reel and audio remote switch), HOMELINK unit *12, Left rear seat heater switch light *2, Moonroof switch light *11, Multi-information display unit, Multi-information switch light (via cable reel), Parking and back-up sensor switch light *8, RDM switch, Right rear seat heater switch light *2, Shift position indicator panel light, SPORT mode switch light, VSA off switch light |
| B26 | 7.5 A | MICU (ACC KEYLOCK) |
| B27 | 10 A | Left front parking light, Left front side marker light, Left inner taillight, Left license plate light, Left taillight/left rear side marker light, Right front parking light, Right front side marker light, Right inner taillight, Right license plate light, Right taillight/right rear side marker light |
| B28 | 10 A | Driver's power lumbar support motor (via driver's power lumbar support switch) |
| B29 | 10 A | MICU (+B R H/L HI) |
| B30 | 15 A | Windshield washer motor relay circuit (built into the under-dash fuse/relay box), Windshield washer motor (via windshield washer motor relay circuit) |
| B31 | 10 A | Climate control unit (via electric heater coolant pump relay circuit), Electric heater coolant pump (via electric heater coolant pump relay circuit) |
| B32 | 20 A | Door multiplex control unit |
| B33 | 20 A | Front passenger's power window switch |
| B34 | 20 A | Left rear power window motor (via left rear power window switch) |
| B35 | 20 A | Right rear power window motor (via right rear power window switch) |
| B36 | 20 A | Front up-down motor and slide motor (via driver's power seat adjustment switch) *9, Power seat control unit *10 |
| B37 | 7.5 A | Audio unit *4, Audio-navigation unit *5, Console accessory power socket relay, Front accessory power socket relay, Keyless access control unit, Multi-information display unit, Wireless charger *13 |
| B38 | - - - | Not used |
| B39 | 10 A | MICU (+B L H/L HI) |
| B40 | 20 A | Front accessory power socket (via front accessory power socket relay) |
| B41 | 10 A | Left rear door lock actuator |
| B42 | 20 A | Power door lock relay (LOCK) circuit (built into the under-dash fuse/relay box), Power door lock relay (UNLOCK) circuit (built into the under-dash fuse/relay box), Power door lock relay (DR UNLOCK) circuit (built into the under-dash fuse/relay box), No. B19 and No. B20 fuses in the under-dash fuse/relay box (via power door lock relay (UNLOCK) circuit), No. B21, B22, and No. B41 fuses in the under-dash fuse/relay box (via power door lock relay (LOCK) circuit), No. B23 fuse in the under-dash fuse/relay box (via power door lock relay (DR UNLOCK) circuit), Trunk lid release actuator relay circuit (built into the under-dash fuse/relay box), Trunk lid release actuator (via trunk lid release actuator relay circuit) |
| *1: With seat heater *2: With rear seat heater *3: Without navigation with display audio *4: Without navigation *5: With navigation *6: With auto high-beam system *7: With automatic dimming inside mirror *8: With parking and back-up sensor *9: Without DPMS *10: With DPMS *11: With moonroof *12: With HOMELINK *13: With wireless charger |
||
