Honda
>>
2011
>>
Fit Base, Automatic
>>
Repair and Diagnosis (Single Page)
>>
Electrical
>>
Body Electrical
>>
OEM Circuit Diagrams
>>
Multiplex Integrated Control System
>>
K-Line Communication Line
K-Line Communication Line

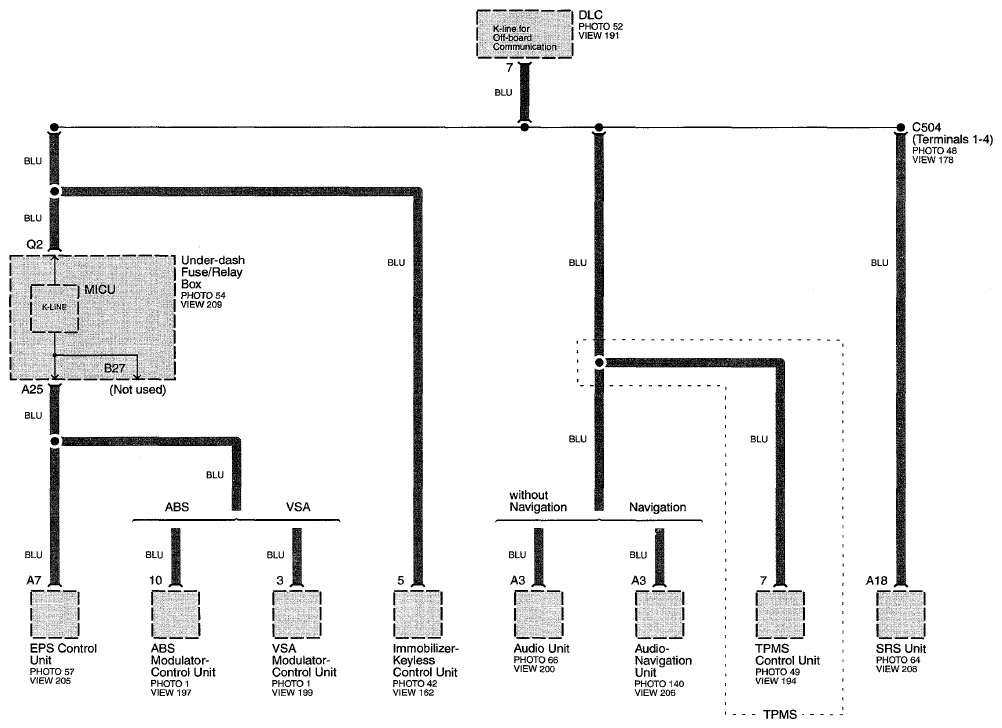

Fig 1: K Communication Line Circuit Diagram (Page 50-7)
