Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

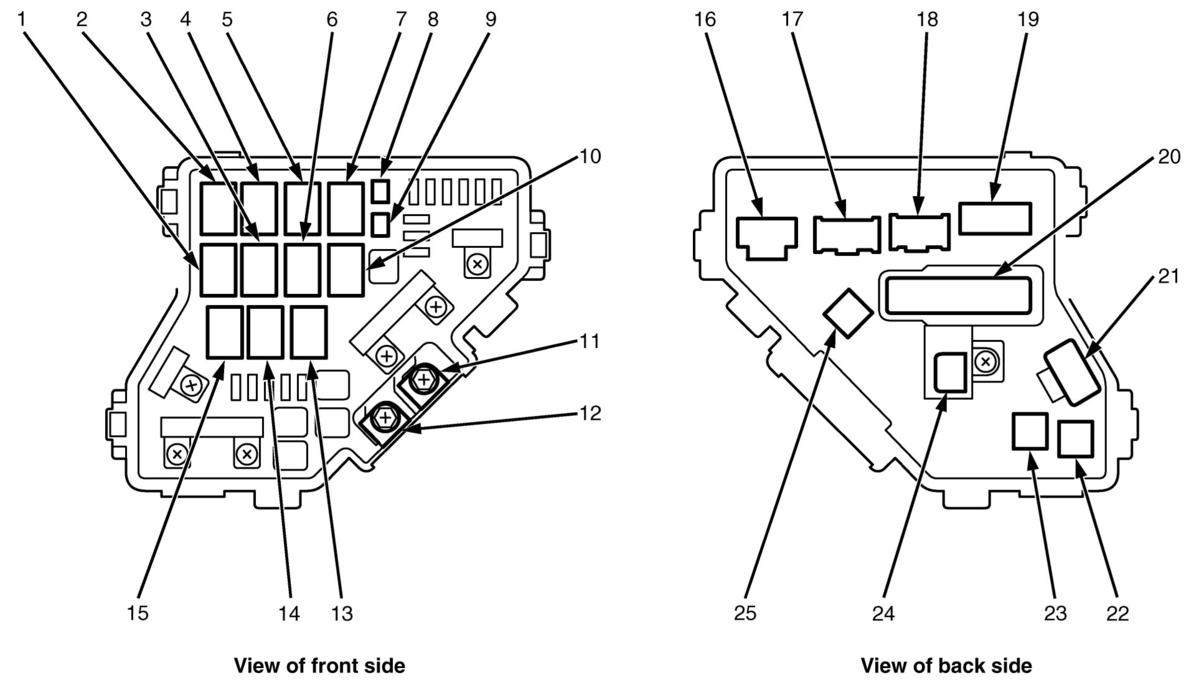

| A/C Condenser Fan Diode (8) | In underhood fuse/relay box. See Figure. |

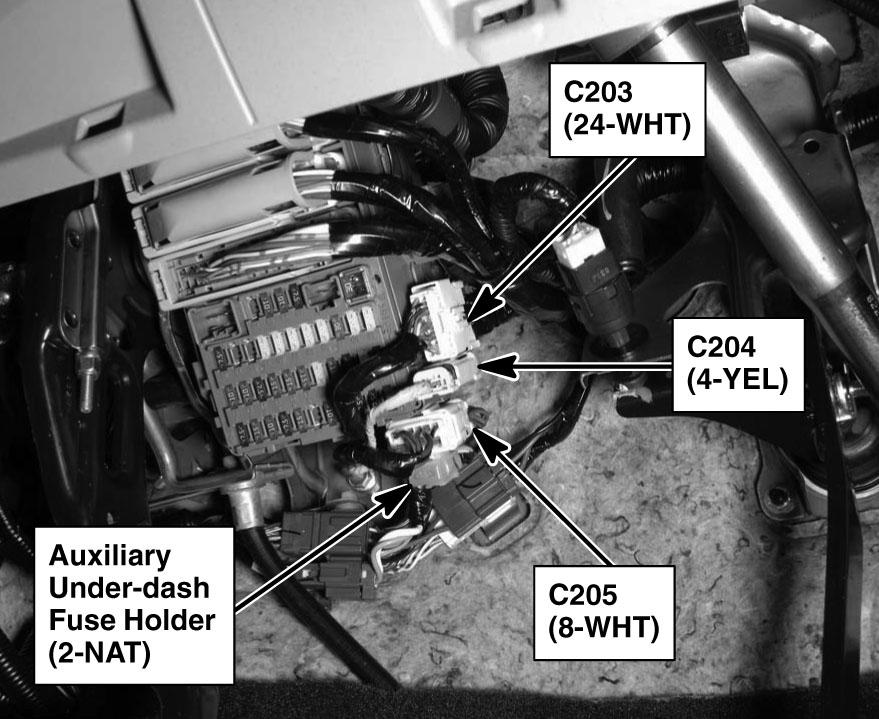

| Auxiliary Under-Dash Fuse Holder | Under left side of dash. See Figure. |

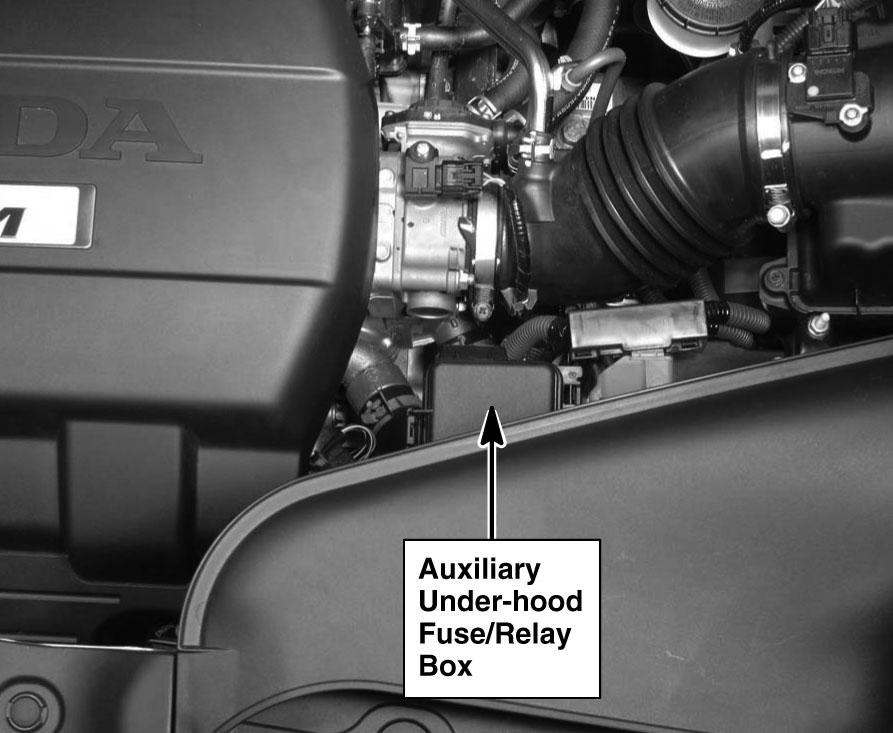

| Auxiliary Under-Hood Fuse/Relay Box | Left side of engine compartment. See Figure. |
| Radiator Fan Diode (9) | In underhood fuse/relay box. See Figure. |

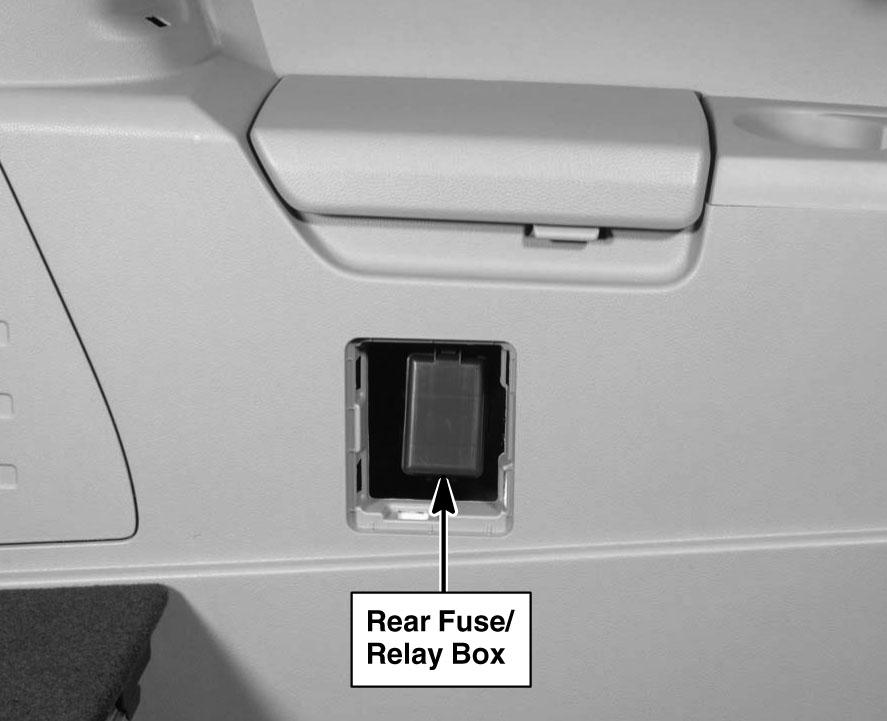

| Rear Fuse/Relay Box | Left side of cargo area. See Figure. |

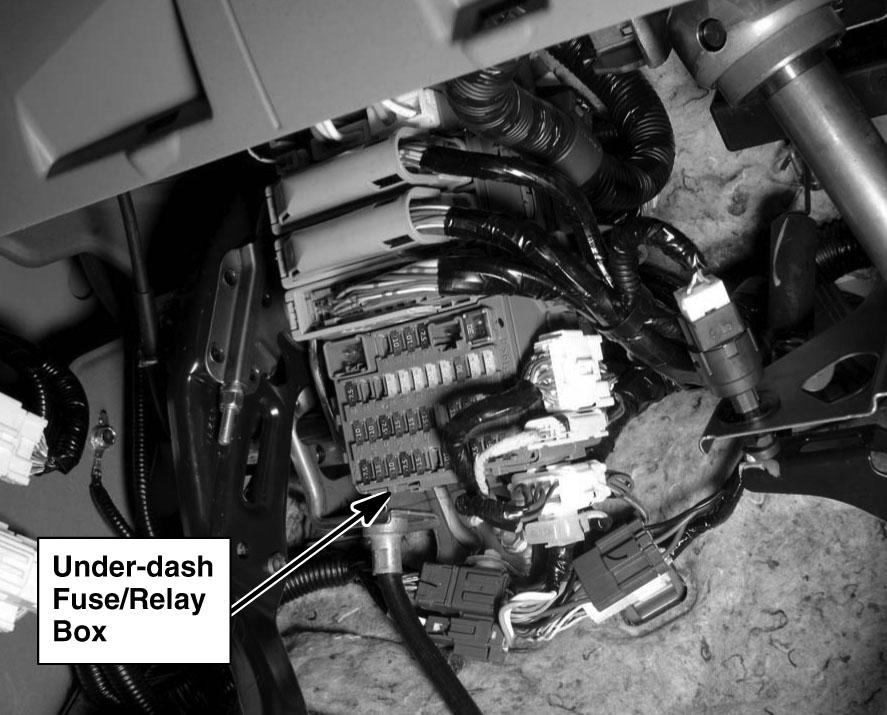

| Under-Dash Fuse/Relay Box | Under left side of dash. See Figure. |

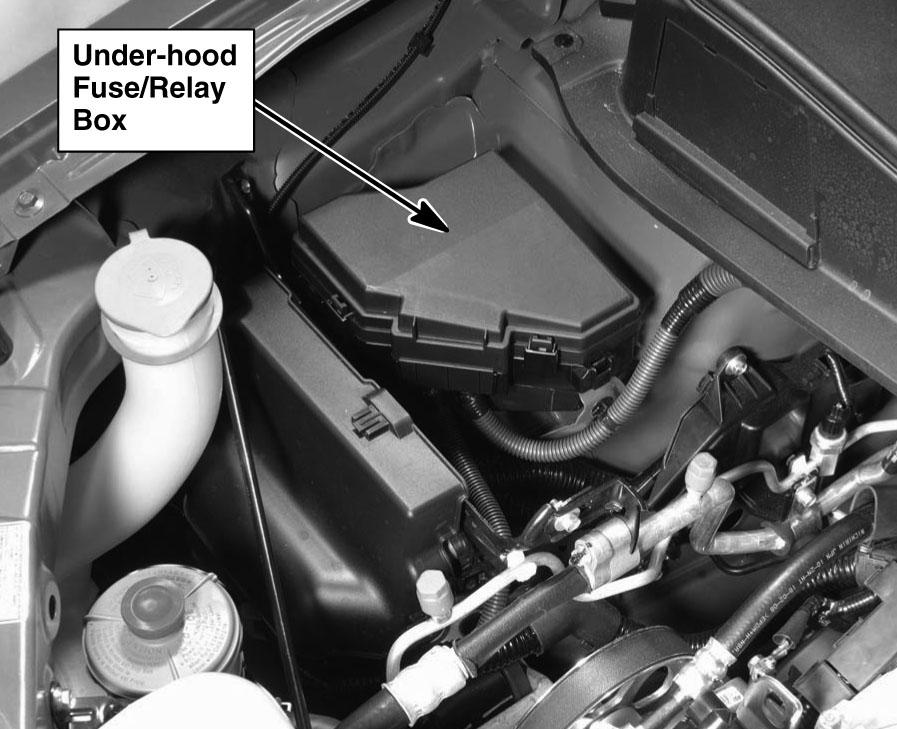

| Under-Hood Fuse/Relay Box | Right side of engine compartment. See Figure. |
