Connector To Fuse/Relay Box Index
Under-Hood Fuse/Relay Box

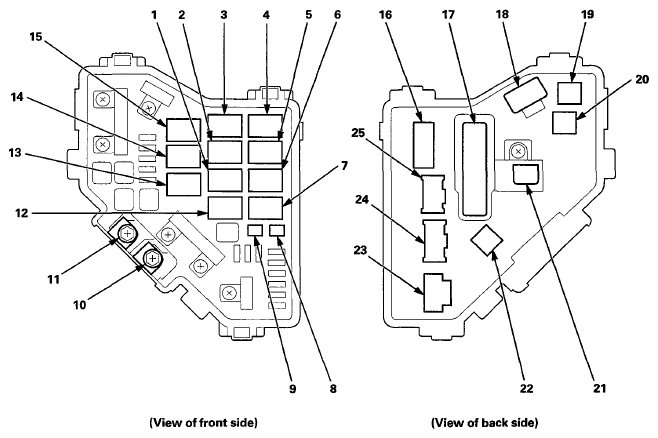

UNDER-HOOD FUSE/RELAY BOX REFERENCE CHART
| Socket | Ref | Terminal | Connects to | Notes |
|---|---|---|---|---|
| A (ELD) | 21 | 3 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| A/C compressor clutch relay | 12 | 4 | ||
| A/C condenser fan relay | 3 | 4 | ||
| A/F sensor (LAF) relay | 6 | 4 | ||
| B | 22 | 1 | Not used | |
| Blower motor relay | 2 | 4 | ||
| C | 23 | 2 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| D | 25 | 8 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| Diode (for A/C condenser fan) | 9 | - | ||
| Diode (for radiator fan) | 8 | - | ||
| E | 24 | 10 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| Electronic throttle control system (ETCS) control relay | 14 | 4 | ||
| F | 17 | 20 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| Fan control relay | 4 | 5 | ||
| G | 19 | 1 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| H | 20 | 1 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| Ignition coil relay | 7 | 4 | ||
| J | 16 | 4 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| K | 18 | 2 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| PGM-FI main relay 1 (FI MAIN) | 13 | 4 | ||
| Radiator fan relay | 15 | 4 | ||
| Rear window defogger relay | 1 | 4 | ||
| Rear window wiper motor relay | 5 | 5 | ||
| T1 | 10 | Starter subharness '07-09 models (see CONNECTOR TO HARNESS INDEX ), '10-11 models (see STARTER SUBHARNESS ('07-09 MODELS) ) | ||
| T101 | 11 | Alternator, via starter subharness '07-09 models (see CONNECTOR TO HARNESS INDEX ), '10-11 models (see STARTER SUBHARNESS ('07-09 MODELS) ) |
Under-Dash Fuse/Relay Box

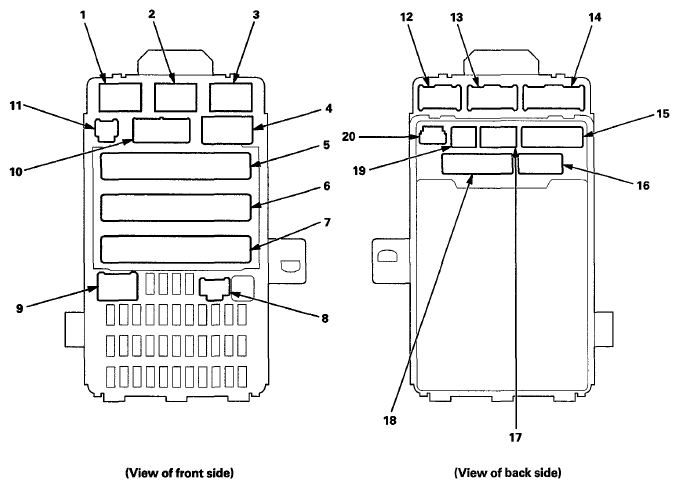

UNDER-DASH FUSE/RELAY BOX REFERENCE CHART
| Socket | Ref | Terminal | Connects to | Notes |
|---|---|---|---|---|
| A (Optional connector) | 9 | 6 | Not used | |
| C | 10 | 4 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| D | 4 | 2 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| E | 5 | 42 | Side wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| F | 6 | 34 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| G | 7 | 21 | Engine compartment wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| H (MICU service check connector) | 8 | 3 | ||
| J | 20 | 4 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| K | 12 | 8 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| M | 13 | 10 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| Memory erase signal (MES) connector socket | 11 | - | ||
| N | 14 | 14 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| P | 19 | 10 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| PGM-FI main relay 2 (FUEL PUMP) | 2 | 4 | ||
| Power window relay | 1 | 4 | ||
| Q | 17 | 16 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| R | 15 | 20 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| Starter cut relay | 3 | 4 | ||
| S | 16 | 20 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) | |
| T | 18 | 34 | Dashboard wire harness (see STARTER SUBHARNESS ('07-09 MODELS) ) |
