Under-hood Fuse/Relay Box

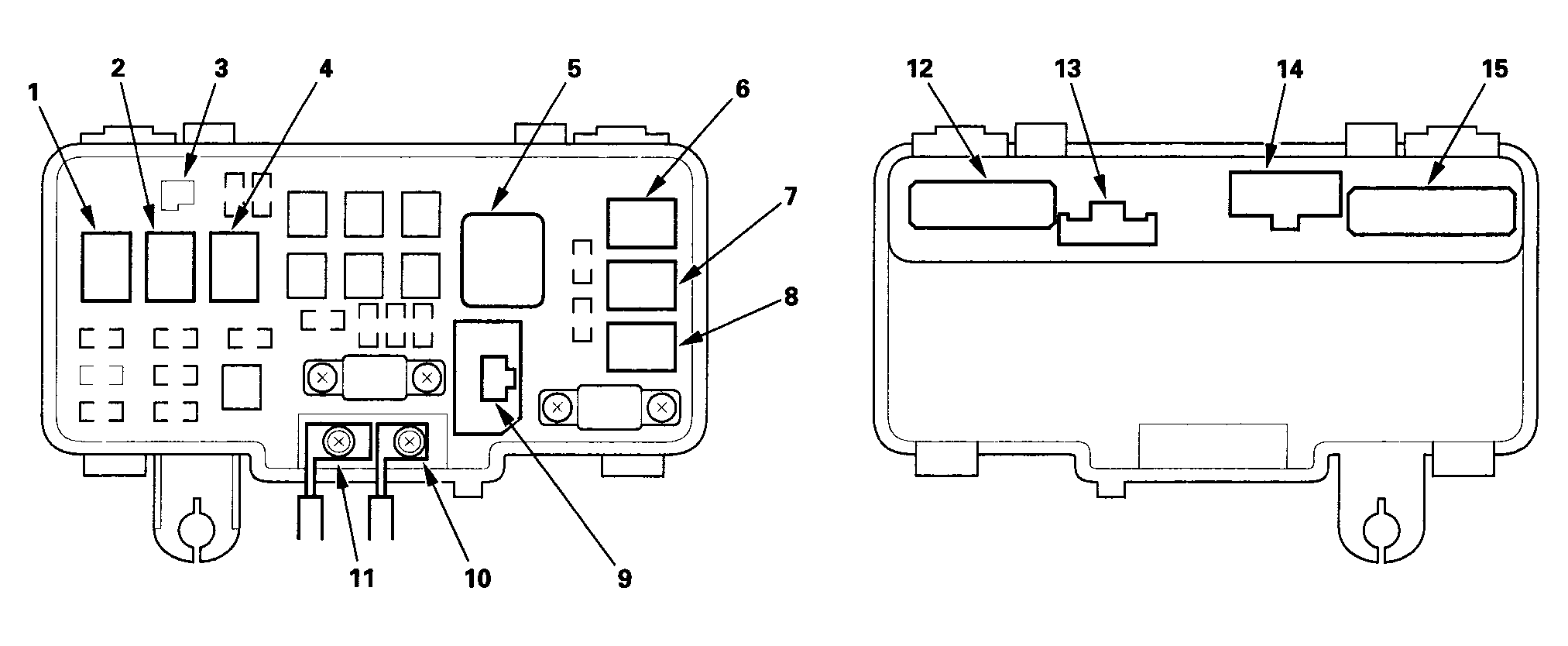

CONNECTOR TO FUSE/RELAY BOX INDEX
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 15 | 18 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| A/C compressor clutch relay | 8 | 4 | |
| A/C condenser fan relay | 6 | 4 | |
| B | 14 | 7 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| C | 13 | 3 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| D | 12 | 16 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| Diode | 3 | - | Not used |
| ELD unit | 9 | 3 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| Front blower motor relay | 5 | 4 | |
| Horn relay | 4 | 4 | |
| Headlight relay 1 | 1 | 4 | |
| Headlight relay 2 | 2 | 4 | |
| Radiator fan relay | 7 | 4 | |
| T1 | 11 | Starter cable (see CONNECTOR TO HARNESS INDEX ) | |
| T101 | 10 | Alternator cable |
