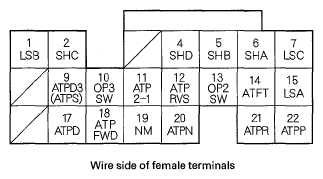

PCM Inputs and Outputs at Connector C (22P)
NOTE:
Standard battery voltage is about 12 V.
BATTERY VOLTAGE SPECIFICATION
| Terminal number | Wire color | Terminal name | Description | Signal |
|---|---|---|---|---|
| 13 | BLU/YEL | OP2SW (2ND CLUTCH TRANSMISSION FLUID PRESSURE SWITCH) | Detects 2nd clutch transmission fluid pressure switch signal | With ignition switch ON (II): about 5.0 V With 2nd clutch pressure: about 0 V |
| 14 | RED/YEL | ATFT (ATF TEMPERATURE SENSOR) | Detects ATF temperature sensor signal | With ignition switch ON (II): about 0.2-4.8 V (depending on ATF temperature) |
| 15 | RED/BLK | LSA (A/T CLUTCH PRESSURE CONTROL SOLENOID VALVE A) | Drives A/T clutch pressure control solenoid valve A | With the ignition switch ON (II): current control |
| 17 | YEL/GRN | ATPD (TRANSMISSION RANGE SWITCH D POSITION) | Detects transmission range switch D position signal | In D: about 0 V In any position other than D: battery voltage |
| 18 | BLU/YEL | ATPFWD (TRANSMISSION RANGE SWITCH D/D3 (S)/2 POSITION) | Detects transmission range switch FWD signal | In D, D3 (S), and 2: about 0V In any position other than D, D3 (S), and 2: battery voltage |
| 19 | WHT/RED | NM (MAINSHAFT SPEED SENSOR) | Detects input shaft (mainshaft) speed sensor signal | With ignition switch ON (II): about 0 V or about 5.0 V With engine running in N: about 2.5 V |
| 20 | RED/BLK | ATPN (TRANSMISSION RANGE SWITCH N POSITION) | Detects transmission range switch N position signal | In N: about 0 V In any position other than N: battery voltage |
| 21 | WHT | ATPR (TRANSMISSION RANGE SWITCH R POSITION) | Detects transmission range switch R position signal | In R: about 0 V In any position other than R: battery voltage |
| 22 | BLK/BLU | ATPP (TRANSMISSION RANGE SWITCH P POSITION) | Detects transmission range switch P position signal | In P: about 0 V In any position other than P: battery voltage |
| *2:A/T | ||||
