Connector Identification

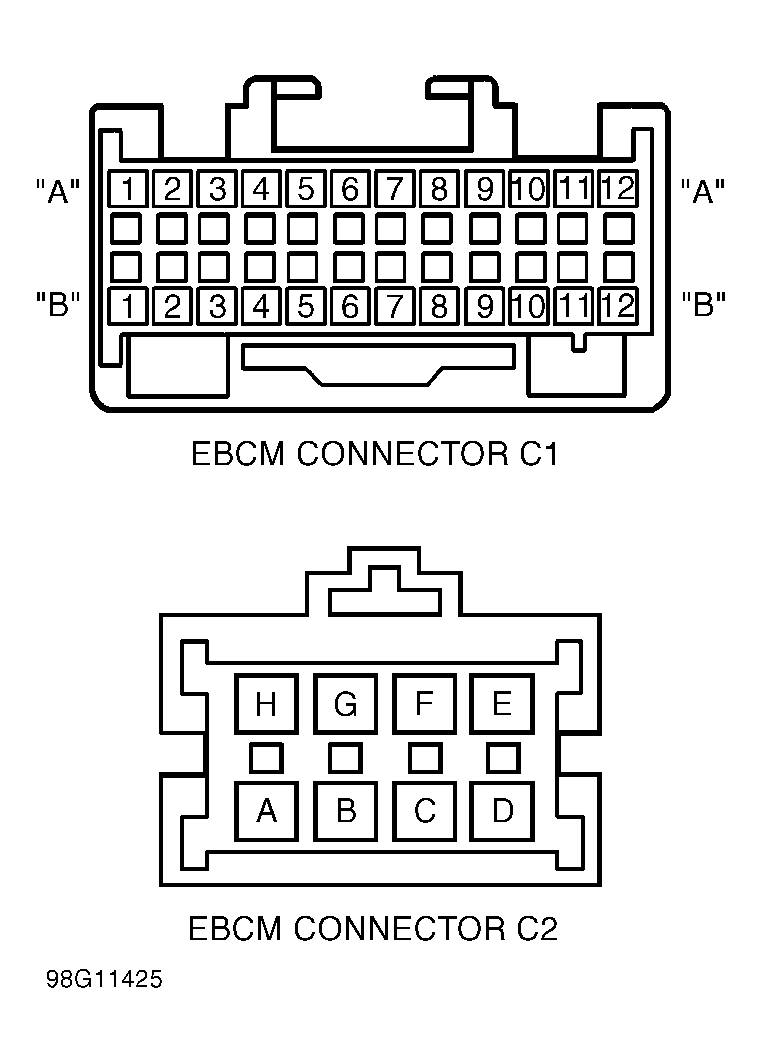

EBCM CONNECTOR TERMINAL IDENTIFICATION
| Terminal |
Wire Color |
Circuit |
| Connector C1 |
| C1 |
BRN |
RF Motor (High) |
| C2 |
ORG/BLK |
Accelerometer Signal |
| C3 |
GRN/WHT |
Brakelight Switch Input |
| C5 |
PPL/WHT |
Serial Data |
| C6 |
ORG/BLK |
4WD Signal |
| C7 |
LT GRN/BLK |
LF Motor (Low) |
| C9 |
LT GRN |
LF Motor (High) |
| C10 |
BLU |
LF WSS (Low) |
| C11 |
GRN |
RF WSS (High) |
| C12 |
GRN/BLK |
RF WSS (Low) |
| C13 |
YEL |
Rear WSS (High) |
| C14 |
YEL/BLK |
Rear WSS (Low) |
| C15 |
PNK/WHT |
Idle-Up Signal |
| C16 |
PNK/BLK |
Rear Motor (Low) |
| D1 |
BRN/BLK |
RF Motor (Low) |
| D2 |
YEL/GRN |
Accelerometer 5V Reference |
| D3 |
ORG/WHT |
Accelerometer Ground |
| D4 |
LT GRN/RED |
ABS ACTIVE Light Control |
| D5 |
BLK/BRN |
LDR Control |
| D6 |
YEL/BLU |
ABS Relay Control |
| D7 |
PPL/WHT |
Red Brakelight Control |
| D8 |
WHT |
Battery Feed |
| D9 |
YEL/GRN |
Switched Ignition |
| D10 |
BLU/BLK |
LF WSS (Low) |
| D13 |
RED/WHT |
RF Solenoid Control |
| D14 |
BLU/WHT |
LF Solenoid Control |
| D16 |
PNK |
Rear Motor (High) |
| Connector C2 |
| A |
WHT |
Switched Battery |
| B |
BLK |
Ground |
Courtesy of GENERAL MOTORS CORP.
