Alternator & Regulator: Overhaul: Alternator
For disassembly and reassembly, refer to
Fig 1
for an exploded view of the alternator.

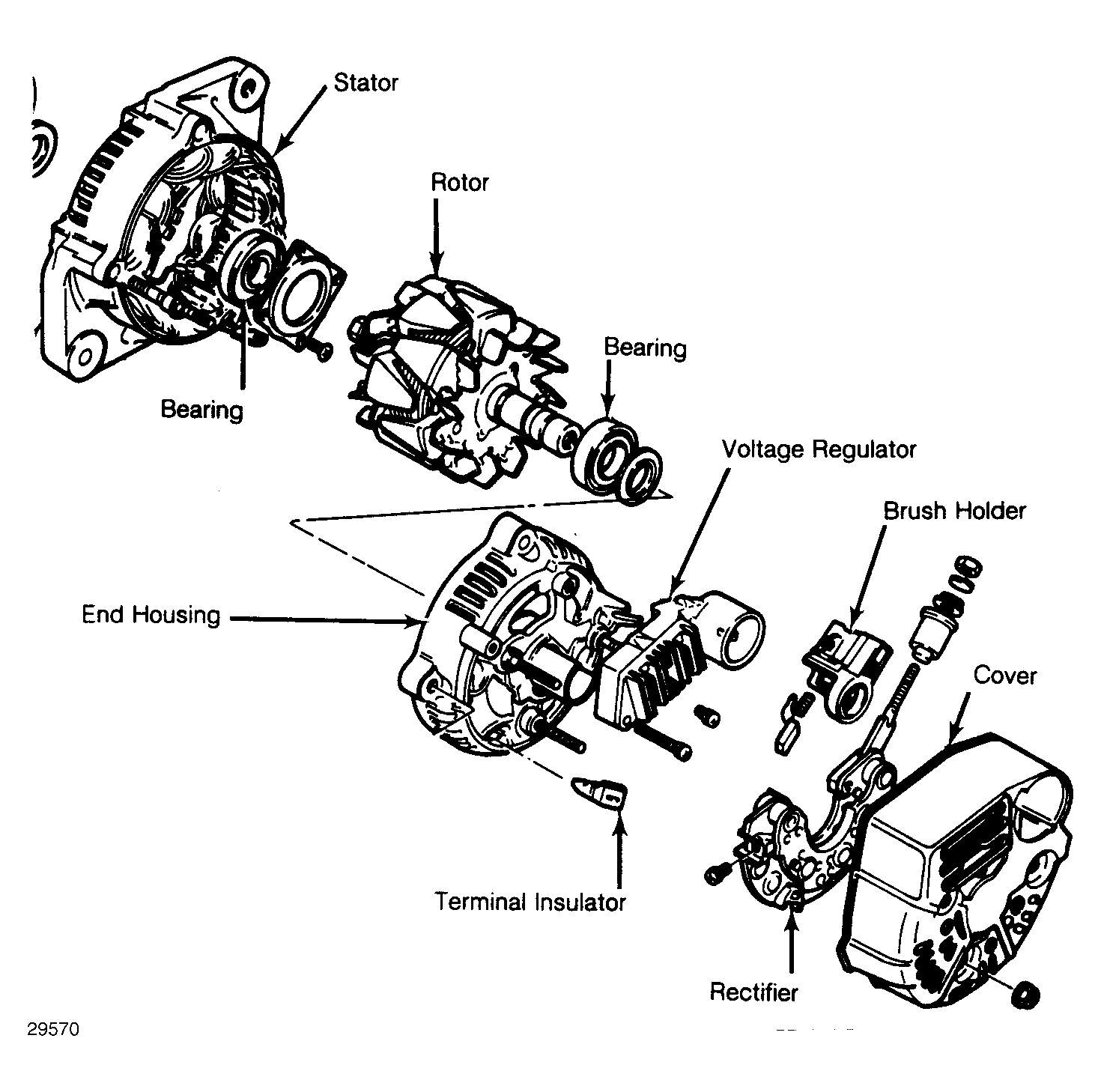

Fig 1: Exploded View of Alternator
Courtesy of GENERAL MOTORS CORP.
