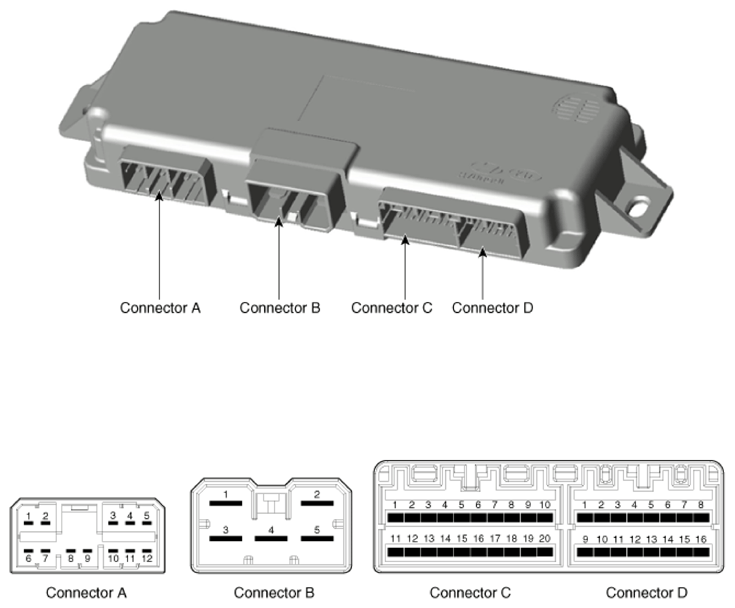

Rear Memory Power Seat Module (RRPSM/RLPSM)
[RLPSM]
| No | Connector A | Connector B | Connector C | Connector D |
|---|---|---|---|---|
| 1 | Head rest (Up) | Battery (+) | - | - |
| 2 | Head rest (Forward) | Ground | B-CAN (High) | - |
| 3 | Shoulder rest (Forward) | Battery (+) | B-CAN (Low) | - |
| 4 | - | - | - | Head rest hall sensor (Up/Down) |
| 5 | Slide (Forward) | Ground | Easy access indicator | - |
| 6 | Head rest (Down) | IMS Switch | Hall sensor power | |
| 7 | Head rest (Backward) | - | Ignition 1 | |
| 8 | - | - | Battery (+) | |
| 9 | - | Slide hall sensor | Ground | |
| 10 | Shoulder rest (Backward) | Shoulder rest hall sensor | - | |
| 11 | - | - | Head rest hall sensor (slide) | |
| 12 | Slide (Backward) | - | - | |
| 13 | - | - | ||
| 14 | - | - | ||
| 15 | - | - | ||
| 16 | - | - | ||
| 17 | - | |||
| 18 | - | |||
| 19 | - | |||
| 20 | - |
[RRPSM]
| No | Connector A | Connector B | Connector C | Connector D |
|---|---|---|---|---|
| 1 | Head rest (Up) | Battery (+) | - | - |
| 2 | Head rest (Forward) | Ground | B-CAN (High) | - |
| 3 | Shoulder rest (Forward) | Battery (+) | B-CAN (Low) | - |
| 4 | Front tilt (Up) | - | - | Head rest hall sensor (Up/Down) |
| 5 | Slide (Forward) | Ground | Easy access indicator | - |
| 6 | Head rest (Down) | IMS Switch | Hall sensor power | |
| 7 | Head rest (Backward) | - | Ignition 1 | |
| 8 | - | - | Battery (+) | |
| 9 | - | Slide hall sensor | Ground | |
| 10 | Shoulder rest (Backward) | Shoulder rest hall sensor | - | |
| 11 | Front tilt (Down) | - | Head rest hall sensor (slide) | |
| 12 | Slide (Backward) | - | - | |
| 13 | - | - | ||
| 14 | - | - | ||
| 15 | - | - | ||
| 16 | - | - | ||
| 17 | - | |||
| 18 | - | |||
| 19 | - | |||
| 20 | - |
[RRPSM (Limousine)]
| No | Connector A | Connector B | Connector C | Connector D |
|---|---|---|---|---|
| 1 | - | Battery (+) | - | Personal lamp (RH) |
| 2 | - | Ground | B-CAN (High) | - |
| 3 | Head rest (Up) | Battery (+) | B-CAN (Low) | Leg support hall sensor (Up/Down) |
| 4 | Head rest (Forward) | - | - | Head rest hall sensor (Up/Down) |
| 5 | Leg support (Forward) | Ground | Easy access indicator | - |
| 6 | Leg support (Up) | IMS Switch | Hall sensor power | |
| 7 | Shoulder rest (Forward) | - | Ignition 1 | |
| 8 | Front tilt (Up) | - | Battery (+) | |
| 9 | Slide (Forward) | Slid hall sensor | Ground | |
| 10 | - | Shoulder rest hall sensor | - | |
| 11 | - | - | Head rest hall sensor (slide) | |
| 12 | Head rest (Down) | - | - | |
| 13 | Head rest (Backward) | - | - | |
| 14 | Leg support (Backward) | - | - | |
| 15 | Leg support (Down) | - | - | |
| 16 | Shoulder rest (Backward) | - | - | |
| 17 | Front tilt (Down) | - | ||
| 18 | Slide (Backward) | - | ||
| 19 | Front tilt hall sensor | |||
| 20 | Leg support hall sensor (Slide) |
