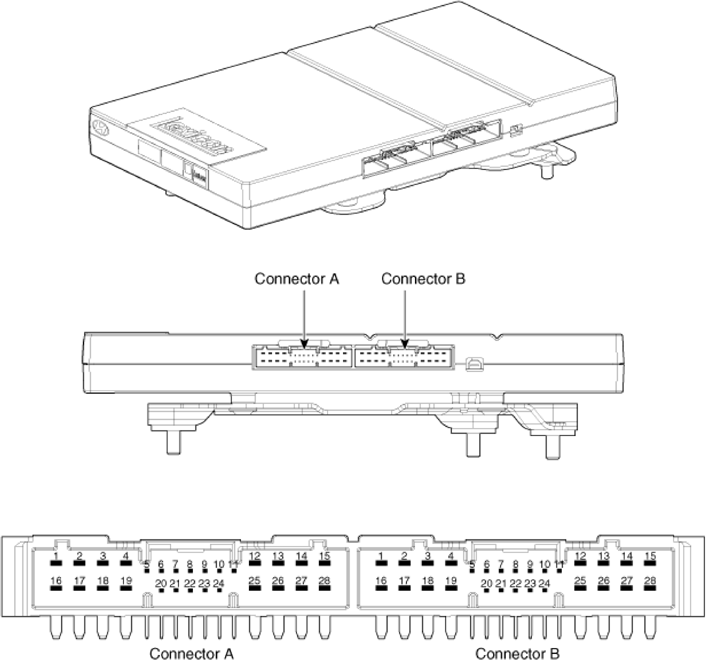

| 1 |
Battery (+) |
Sub woofer 2 (+) |
| 2 |
Battery (+) |
Sub woofer 1 (+) |
| 3 |
Battery (+) |
Right front door speaker (+) |
| 4 |
Battery (+) |
Left front door speaker (+) |
| 5 |
- |
- |
| 6 |
MM-CAN (High) |
- |
| 7 |
MM-CAN (Low) |
- |
| 8 |
ACC |
- |
| 9 |
NAVI Voice (+) |
- |
| 10 |
- |
- |
| 11 |
- |
- |
| 12 |
- |
Right rear door tweeter speaker (+) |
| 13 |
Center speaker (+) |
Left rear door tweeter speaker (+) |
| 14 |
Right front midrange/tweeter (+) |
Right surround speaker (+) |
| 15 |
Left front midrange/tweeter (+) |
Left surround speaker (+) |
| 16 |
Ground |
Sub woofer 2 (-) |
| 17 |
Ground |
Sub woofer 1 (-) |
| 18 |
Ground |
Right front door speaker (-) |
| 19 |
Ground |
Left front door speaker (-) |
| 20 |
SPDIF (High) |
- |
| 21 |
SPDIF (Low) |
- |
| 22 |
SPDIF (Ground) |
- |
| 23 |
NAVI Voice (-) |
- |
| 24 |
IGN 1 |
- |
| 25 |
- |
Right rear door tweeter speaker (-) |
| 26 |
Center speaker (-) |
Left rear door tweeter speaker (-) |
| 27 |
Right front midrange/tweeter (-) |
Right surround speaker (-) |
| 28 |
Left front midrange/tweeter (-) |
Left surround speaker (-) |
