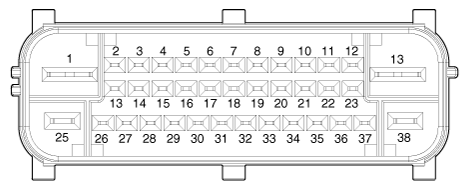

Terminal Function
| Pin No | Description | Current (m/A) MAX |
Resistance (m/Ω) |
|---|---|---|---|
| 1 | Battery 2 (+) | 137 | 10 |
| 2 | POWERTRAIN CAN LOW | 30 | 250 |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | - | - | - |
| 6 | - | - | - |
| 7 | - | - | - |
| 8 | - | - | - |
| 9 | - | - | - |
| 10 | - | - | - |
| 11 | Parking brake switch | 10 | 250 |
| 12 | - | - | - |
| 13 | Ground | 137 | 10 |
| 14 | POWERTRAIN CAN HIGH | 30 | 250 |
| 15 | Auto Hold Switch | 10 | 250 |
| 16 | Stop Lamp Switch | 10 | 250 |
| 17 | Wheel speed sensor output | 16 | 250 |
| 18 | Front wheel Sensor power RH | 30 | 250 |
| 19 | Rear wheel Sensor power RH | 30 | 250 |
| 20 | Rear wheel Sensor signal LH | 16.8 | 250 |
| 21 | Front wheel Sensor signal LH | 16.8 | 250 |
| 22 | C-CAN HIGH | 30 | 250 |
| 23 | - | - | - |
| 24 | - | - | - |
| 25 | Battery 1 (+) | 40 | 10 |
| 26 | - | - | - |
| 27 | - | - | - |
| 28 | - | - | - |
| 29 | HECU (IGN) | 50 | 60 |
| 30 | Vacuum pump switch signal | 10 | 250 |
| 31 | Front wheel Sensor signal RH | 16.8 | 250 |
| 32 | Rear wheel Sensor signal RH | 16.8 | 250 |
| 33 | Rear wheel Sensor power LH | 30 | 250 |
| 34 | Front wheel Sensor power LH | 30 | 250 |
| 35 | C-CAN LOW | 30 | 250 |
| 36 | - | - | - |
| 37 | - | - | - |
| 38 | Ground | 40 | 10 |
