Fastener Specifications

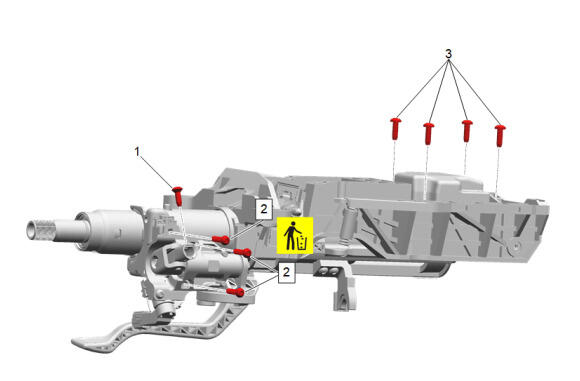

Automatic Transmission and Column Lock Components
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Automatic Transmission Control Lever Bolt | - | Yes | 15 N.m (11 lb ft) | Automatic Transmission Control Lever Replacement |
| 2 | Transmission Control Bolt [3x] | Yes | - | 7 N.m (62 lb in) | Transmission Control Replacement |
| 3 | Steering Column Lock Control Module Bolt [4x] | - | - | 10 N.m (89 lb in) | Column Lock Module Replacement |
Steering Column
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Intermediate Steering Shaft Lower Bolt | - | Yes | 45 N.m (33 lb ft) | Intermediate Steering Shaft Replacement |
| 2 | Mid Intermediate Steering Shaft Bolt | - | Yes | 58 N.m (43 lb ft) | Upper Intermediate Steering Shaft Replacement |
| 3 | Steering Column Seal Nut [3x] | - | - | 9 N.m (80 lb in) | Intermediate Steering Shaft Boot Replacement |
| 4 | Upper Intermediate Steering Shaft Bolt | - | Yes | 45 N.m (33 lb ft) | Upper Intermediate Steering Shaft Replacement |
| 5 | Steering Column Nut [4x] | - | - | 22 N.m (16 lb ft) | Steering Column Replacement (3SA / 4SA & D07) , or Steering Column Replacement (3SA / 4SA - D07) , or Steering Column Replacement (4SB / 5SA / 5SB) , or Steering Column Replacement (1SA) |
| 6 | Steering Wheel Bolt | - | Yes | 45 N.m (33 lb ft) | Steering Wheel Replacement |

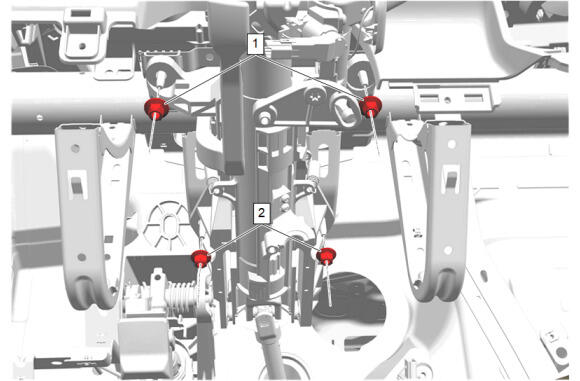

Steering Column (4SB / 5SA / 5SB)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Column Nut- Upper [2x] | - | Yes | 22 N.m (16 lb ft) | Steering Column Replacement (3SA / 4SA & D07) , or Steering Column Replacement (3SA / 4SA - D07) , or Steering Column Replacement (4SB / 5SA / 5SB) , or Steering Column Replacement (1SA) |
| 2 | Steering Column Nut- Lower [2x] | - | - | 22 N.m (16 lb ft) | Steering Column Replacement (3SA / 4SA & D07) , or Steering Column Replacement (3SA / 4SA - D07) , or Steering Column Replacement (4SB / 5SA / 5SB) , or Steering Column Replacement (1SA) |
Steering Wheel
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Wheel Spoke Cover Bolt [4x] | - | - | 1.1 N.m (10 lb in) | Steering Wheel Shroud Replacement |
| 2 | Steering Wheel Bolt [4x] | - | - | 1.1 N.m (10 lb in) | Steering Wheel Shroud Replacement |
Steering Wheel Spoke Cover
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Wheel Spoke Cover Bolt [2x] | - | - | 1.1 N.m (10 lb in) | Steering Wheel Spoke Cover Replacement |
