Fastener Specifications

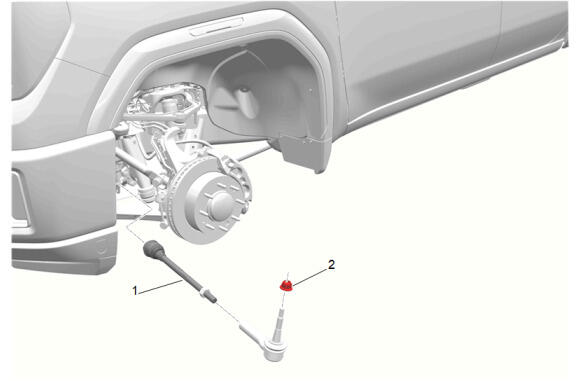

Steering Linkage Inner and Outer Tie Rod
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Linkage Inner Tie Rod | - | Yes | 160 N.m (118 lb ft) | Steering Linkage Inner Tie Rod Replacement |
| 2 | Steering Linkage Outer Tie Rod Nut | - | - | First Pass: 35 N.m (26 lb ft) Final Pass: 85 - 100 degrees |
Steering Linkage Outer Tie Rod Replacement |

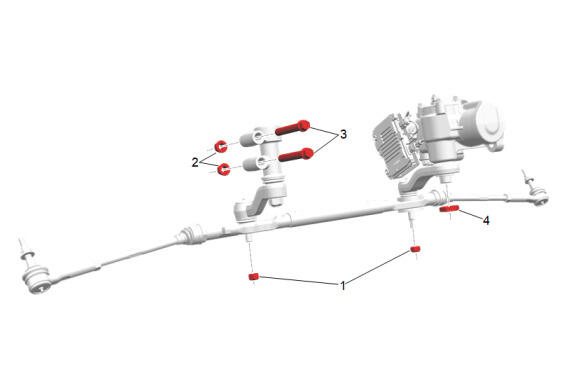

Steering Linkage Relay Rod
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Linkage Relay Rod Nut [2x] | - | - | 125 N.m (92 lb ft) | Steering Linkage Relay Rod Replacement (DZW) , or Steering Linkage Relay Rod Replacement (SRW) |
| 2 | Steering Linkage Idler Arm Nut [2x] | - | - | 165 N.m (122 lb ft) | Steering Linkage Idler Arm Replacement (DZW) , or Steering Linkage Idler Arm Replacement (SRW - ULV) , or Steering Linkage Idler Arm Replacement (SRW & ULV) |
| 3 | Steering Linkage Idler Arm Bolt [2x] | - | - | - | Steering Linkage Idler Arm Replacement (DZW) , or Steering Linkage Idler Arm Replacement (SRW - ULV) , or Steering Linkage Idler Arm Replacement (SRW & ULV) |
| 4 | Pitman Arm Nut | - | - | 370 N.m (273 lb ft) | Pitman Arm Replacement (SRW & NV8 - ULV) , or Pitman Arm Replacement (DZW & NV8) , or Pitman Arm Replacement (DZW - NV8) , or Pitman Arm Replacement (SRW - NV8) , or Pitman Arm Replacement (SRW & NV8 & ULV) |
