Power Transfer Unit Heat Shield Replacement (M3D transmission with LSY engine)
WARNING: This page is about a different variant/trim than selected.

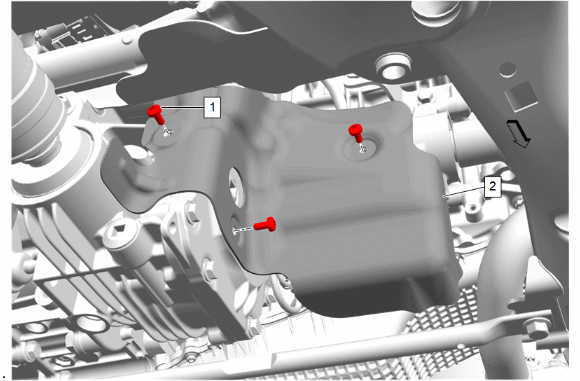

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the front exhaust pipe. Exhaust Front Pipe Replacement (LYX) |
|
| 1 | Power Transfer Unit Heat Shield Fasteners [ 3x ]
CAUTION:
Refer to Fastener Caution . Tighten 9 N.m (80 lb/in) |
| 2 | Power Transfer Unit Heat Shield |
