Power Transfer Unit Input Shaft, Idler Shaft, and Idler Shaft Tube Removal
WARNING: This page is about a different variant/trim than selected.
Power Transfer Unit Input Shaft, Idler Shaft, and Idler Shaft Tube Removal

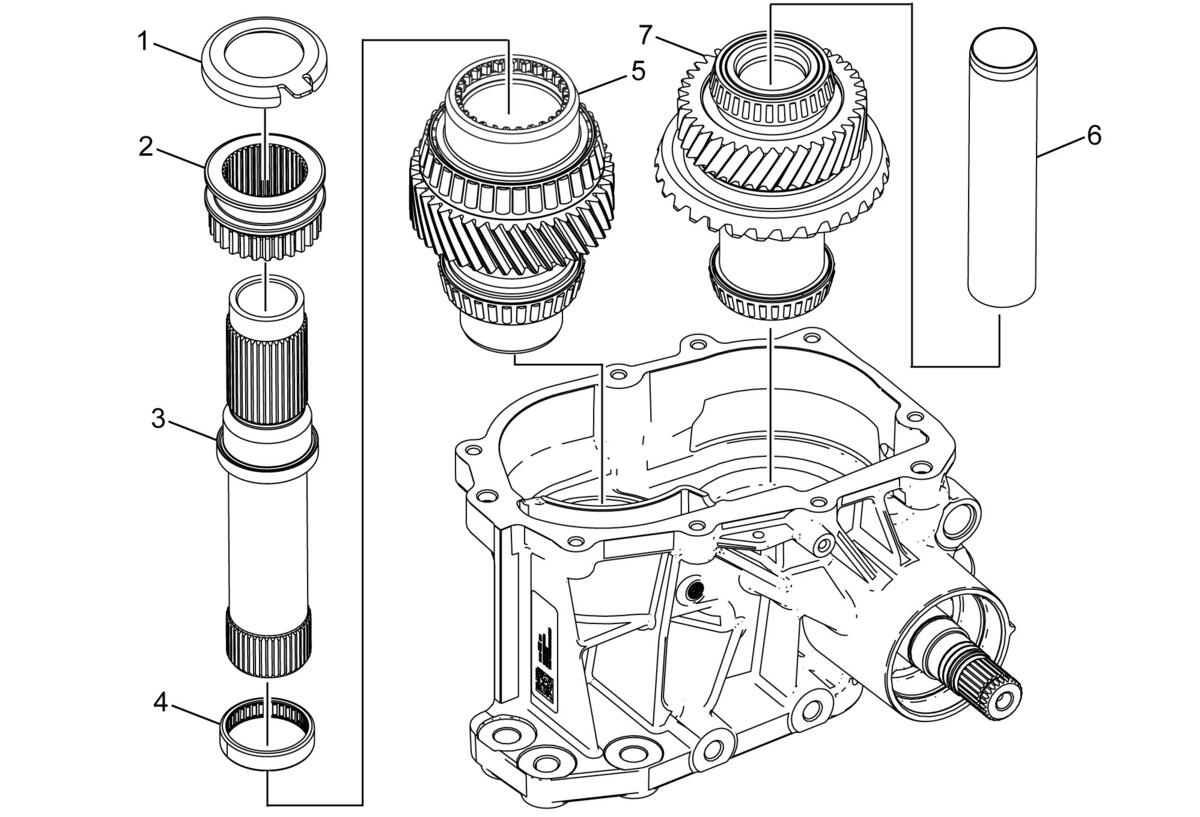

| Callout | Component Name |
|---|---|
| 1 | Power Transfer Unit Locker |
| 2 | Power Transfer Unit Shift Actuator Gear |
| 3 | Power Transfer Unit Shift Actuator Shaft |
| 4 | Power Transfer Unit Pinion Compression Sleeve |
| 5 | Power Transfer Unit Input Shaft Assembly |
| 6 | Power Transfer Unit Idler Gear Shaft Access Tube
NOTE:
The orientation of the tube for assembly. The end of the tube with the knurled OD area is to be facing the extension housing. |
| 7 | Power Transfer Unit Idler Shaft Assembly |
