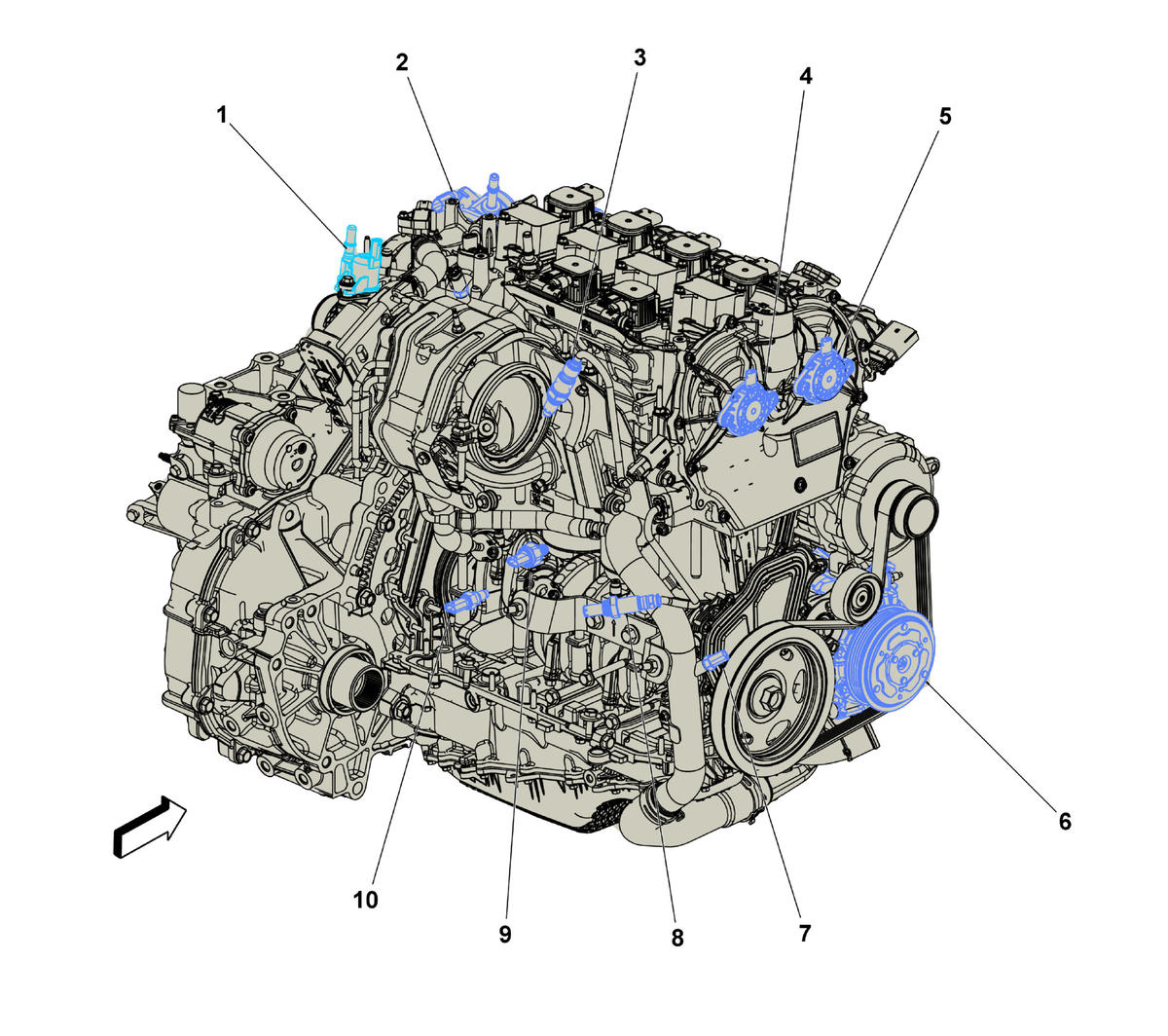

Engine Components - Right Side (LSY)
NOTE:
Callouts in the following chart represent components shown in graphic above.
Engine Components - Right Side (LSY)
| Component Name | Callout |
|---|---|
| Q12 Evaporative Emission Purge Solenoid Valve Q12 Evaporative Emission Purge Solenoid Valve (LSY) | 1 |
| G18 High Pressure Fuel Pump G18 High Pressure Fuel Pump | 2 |
| B52A Heated Oxygen Sensor 1 (LCV) B52A Heated Oxygen Sensor 1 (LSY) | 3 |
| Q6E Camshaft Position Actuator Solenoid Valve - Exhaust (LCV) Q6E Camshaft Position Actuator Solenoid Valve - Exhaust (LSY) | 4 |
| Q6F Camshaft Position Actuator Solenoid Valve - Intake (LCV) Q6F Camshaft Position Actuator Solenoid Valve - Intake (LSY) | 5 |
| Q2 A/C Compressor Clutch Q2 A/C Compressor Clutch | 6 |
| B34D Engine Coolant Temperature Sensor 4 (LSY) B34D Engine Coolant Temperature Sensor 4 (LSY) | 7 |
| B52B Heated Oxygen Sensor 2 (LCV) B52B Heated Oxygen Sensor 2 (LSY) | 8 |
| B37B Engine Oil Pressure Sensor B37B Engine Oil Pressure Sensor (LSY) | 9 |
| B36 Engine Oil Temperature Sensor (LSY) B36 Engine Oil Temperature Sensor (LSY) | 10 |
