Right Front Of The Engine (LTG)

Right Front Of The Engine (LTG)

Items
1. Q6F Camshaft Position Actuator Solenoid Valve - Intake (LTG/LYX) Q6F Camshaft Position Actuator Solenoid Valve - Intake (LTG/LYX)
2. B52A Heated Oxygen Sensor 1 (LTG/LYX) B52A Heated Oxygen Sensor 1 (LTG)
3. Q42 Turbocharger Wastegate Solenoid Valve (LTG/LYX) Q42 Turbocharger Wastegate Solenoid Valve (LTG)
4. Q40 Turbocharger Bypass Solenoid Valve (LTG/LYX) Q40 Turbocharger Bypass Solenoid Valve (LTG/LYX)
5. B52B Heated Oxygen Sensor 2 B52B Heated Oxygen Sensor 2 (LTG)
6. Q46 A/C Compressor Solenoid Valve Q46 A/C Compressor Solenoid Valve
7. Q2 A/C Compressor Clutch Q2 A/C Compressor Clutch
8. G13 Generator G13 Generator X1G13 Generator X2 (LH7/LTG)
9. Q6E Camshaft Position Actuator Solenoid Valve - Exhaust (LTG/LYX) Q6E Camshaft Position Actuator Solenoid Valve - Exhaust (LTG)

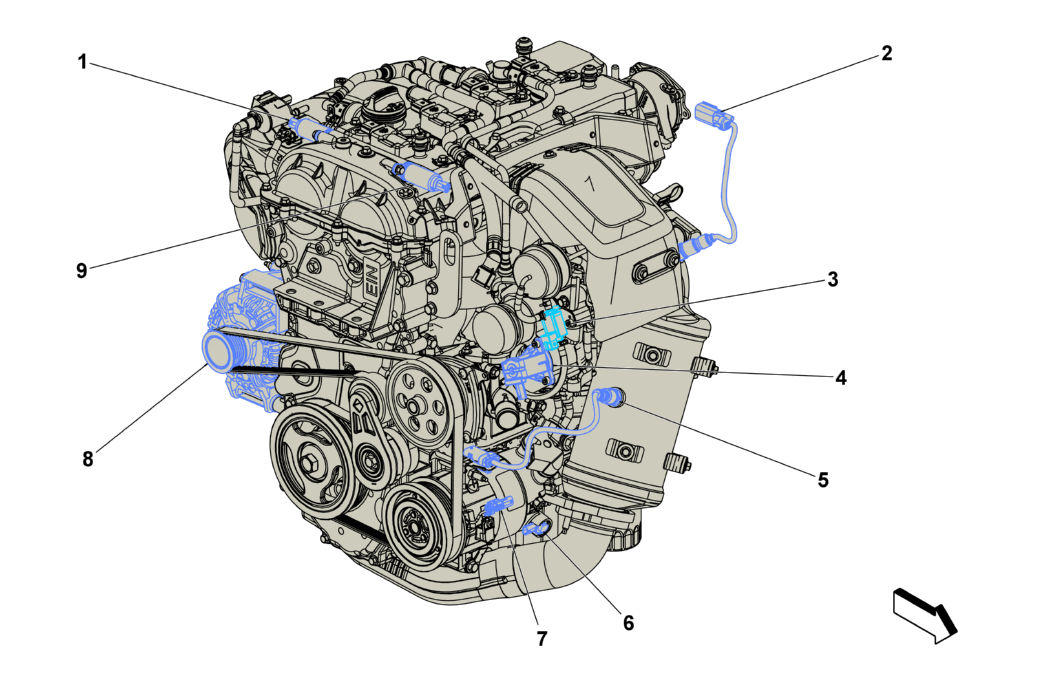

Fig 1: Right Front Of The Engine (LTG)
GM4585875Courtesy of GENERAL MOTORS COMPANY
