Top And Rear Of The Center Console (GMC)

Top And Rear Of The Center Console (GMC)

Items
1. S126 Drive Mode Select Switch S126 Drive Mode Select Switch (-EPH)
2. S32P Seat Heating Switch - Passenger (KA1) S32P Seat Heating Switch - Passenger (Z88+KA1)
3. S32RR Seat Heating Switch - Right Rear (KA6) S32RR Seat Heating Switch - Right Rear (KA6)
4. X80L Accessory Power Receptacle - Center Console Rear (KPA) X80L Accessory Power Receptacle - Center Console Rear (KPA)
5. X81 Accessory Power Receptacle - 110V AC (KI6) X81 Accessory Power Receptacle - 110V AC X1 (KI6)X81 Accessory Power Receptacle - 110V AC X2 (KI6)
6. S32LR Seat Heating Switch - Left Rear (KA6) S32LR Seat Heating Switch - Left Rear (KA6)
7. S32D Seat Heating Switch - Driver (KA1) S32D Seat Heating Switch - Driver (Z88+KA1)
8. S107 Parking Assist On/Off Switch S107 Parking Assist On/Off Switch (UFQ+EPH)S107 Parking Assist On/Off Switch (UFQ-EPH)

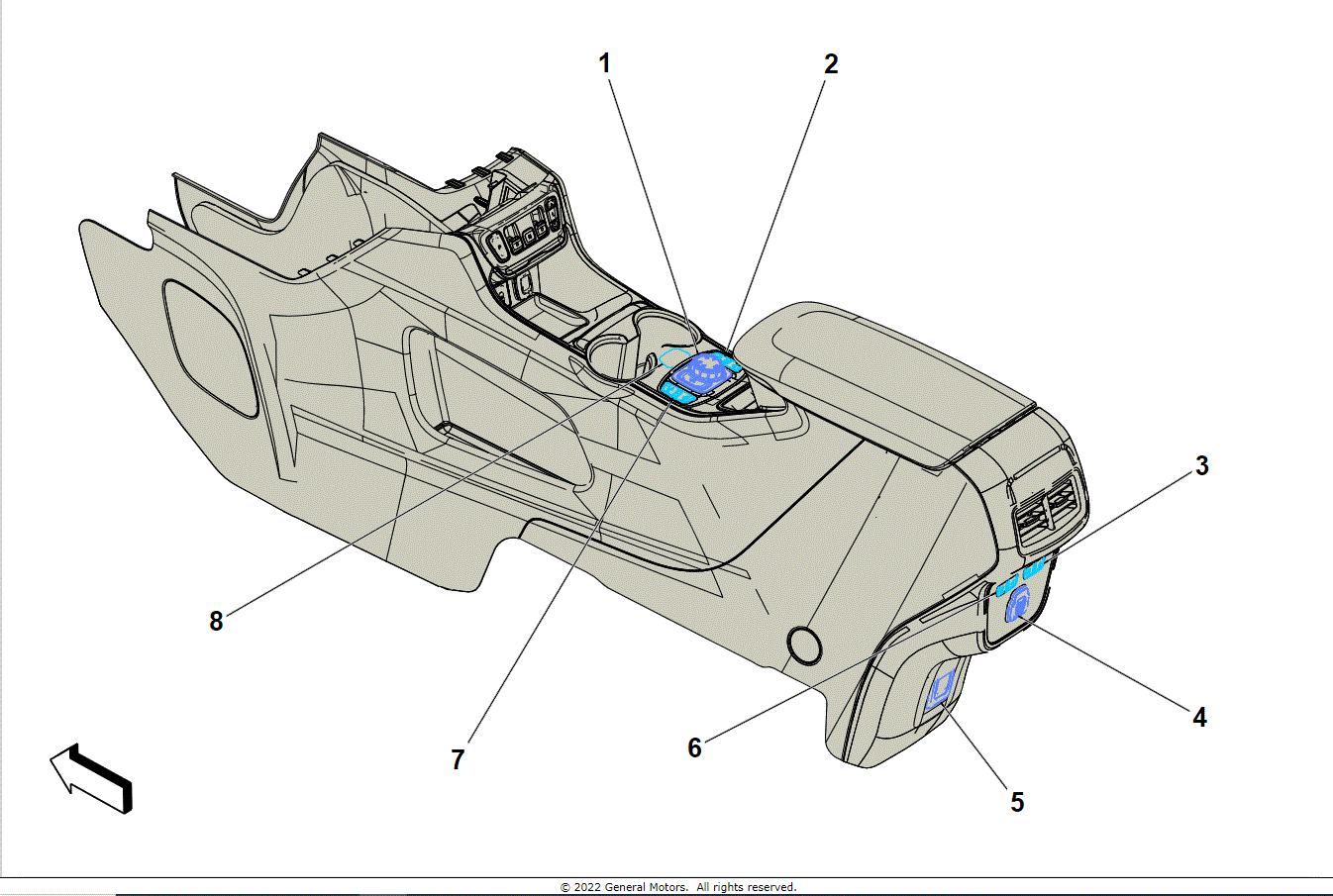

Fig 1: Top and Rear of Center Console (GMC)
GM4595324Courtesy of GENERAL MOTORS COMPANY
