Air Cleaner Outlet Duct Replacement

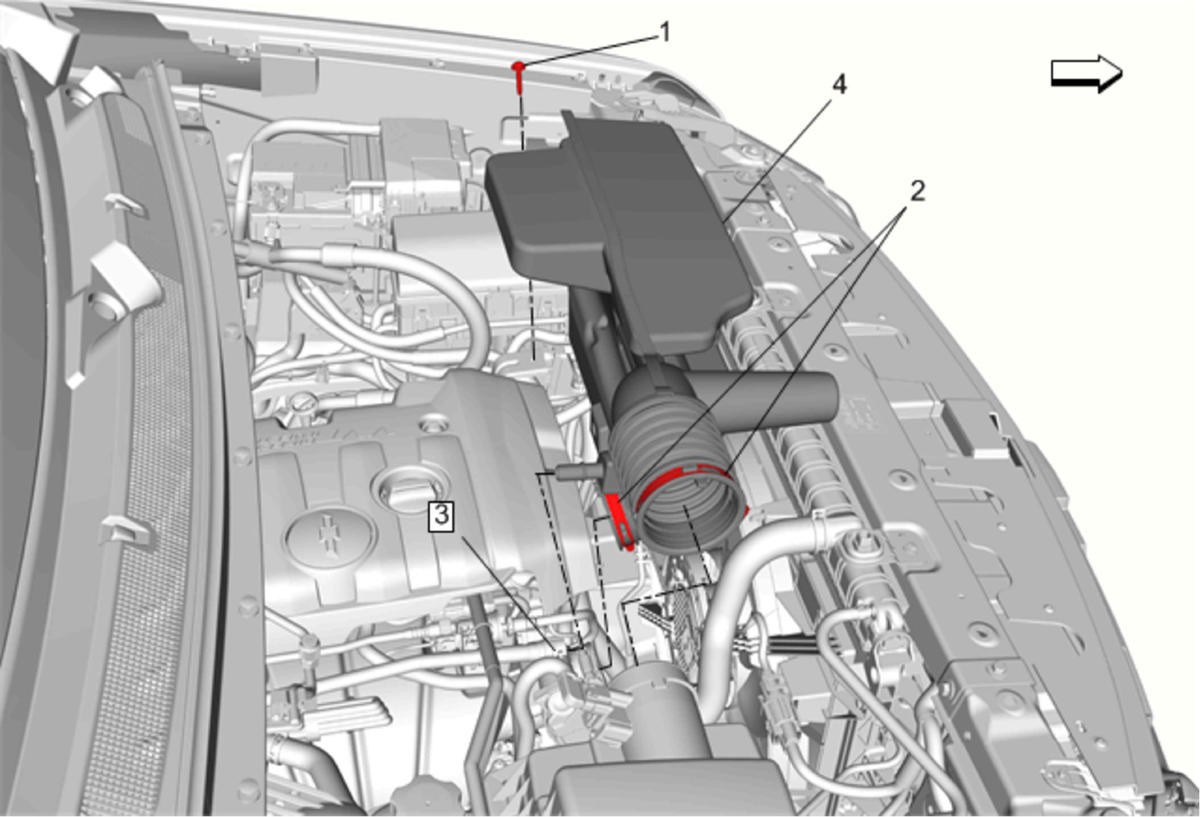

| Callout | Component Name |
|---|---|
| 1 | Air Cleaner Outlet Duct Fastener
CAUTION:
Refer to Fastener Caution . Tighten 9 N.m (80 lb in) |
| 2 | Air Cleaner Outlet Duct Clamps (Qty: 2)
NOTE:
Ensure the outlet duct is fully seated to the mating surfaces before clamping. Verify that the cuff is not rolled under. |
| 3 | PCV Tube Procedure Disconnect the PCV tube from the air cleaner outlet duct. Refer to Plastic Collar Quick Connect Fitting Service . |
| 4 | Air Cleaner Outlet Duct Procedure Pull forward and up on the air cleaner outlet duct to release lower retainer. |
