Automatic Transmission Components (MYB with NQ6/NQ7)

Automatic Transmission Components (MYB with NQ6/NQ7)

Items
1. Q8 Control Solenoid Valve Assembly (MYB) Q8 Control Solenoid Valve Assembly X1 (MYB)
2. B14A Transmission Output Shaft Speed Sensor B14A Transmission Output Shaft Speed Sensor (NQ6/NQ7)
3.A16 Transfer Case Motor (NQ6/NQ7) A16 Transfer Case Motor (-NQ6)A16 Transfer Case Motor (NQ6)A16 Transfer Case Motor X2
4. B227 Gear Position Sensor (NQ6) B227 Gear Position Sensor

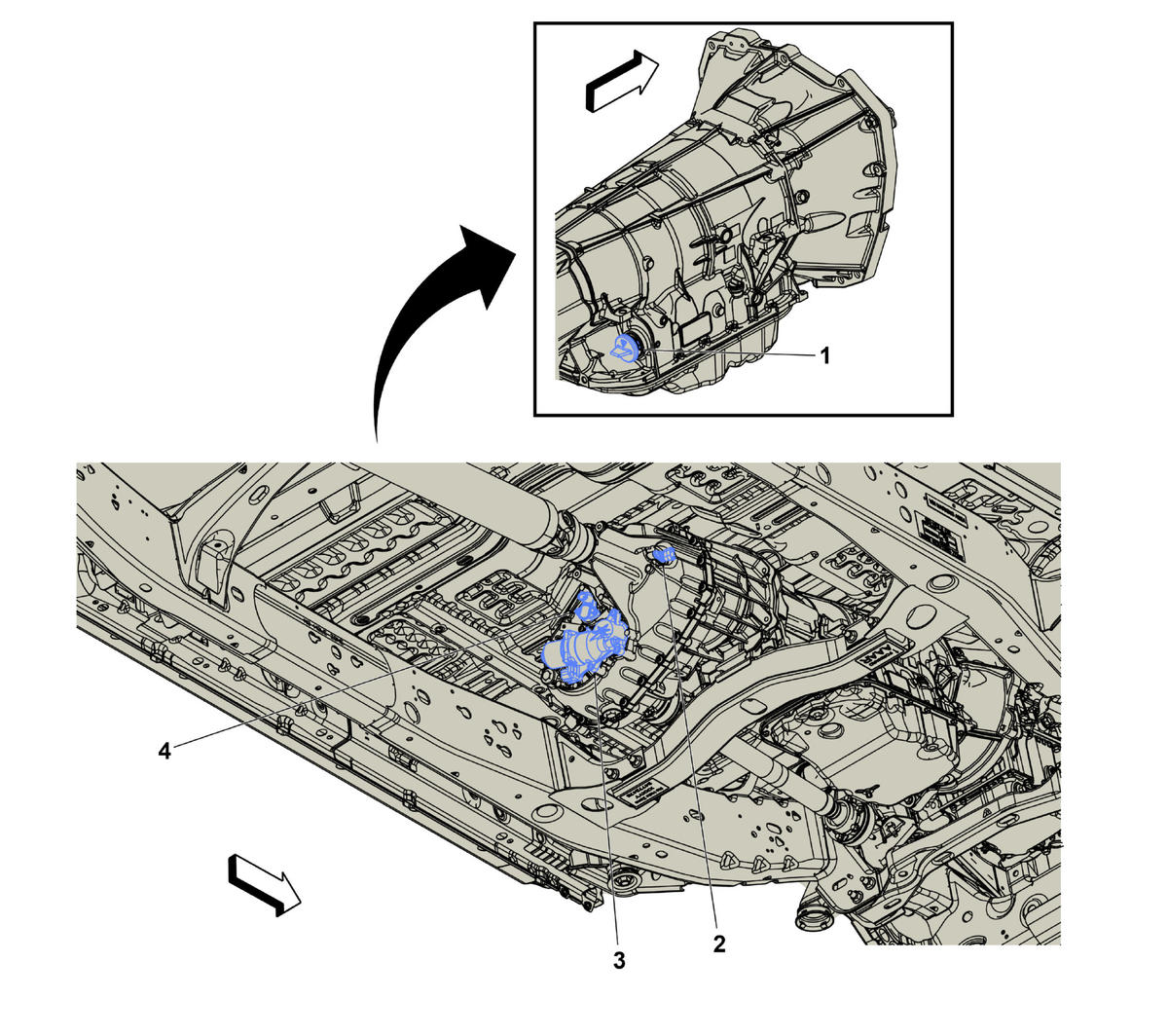

Fig 1: Automatic Transmission Components (MYB with NQ6/NQ7)
GM3903445Courtesy of GENERAL MOTORS COMPANY
