Front Side Door Window Channel Retainer Replacement

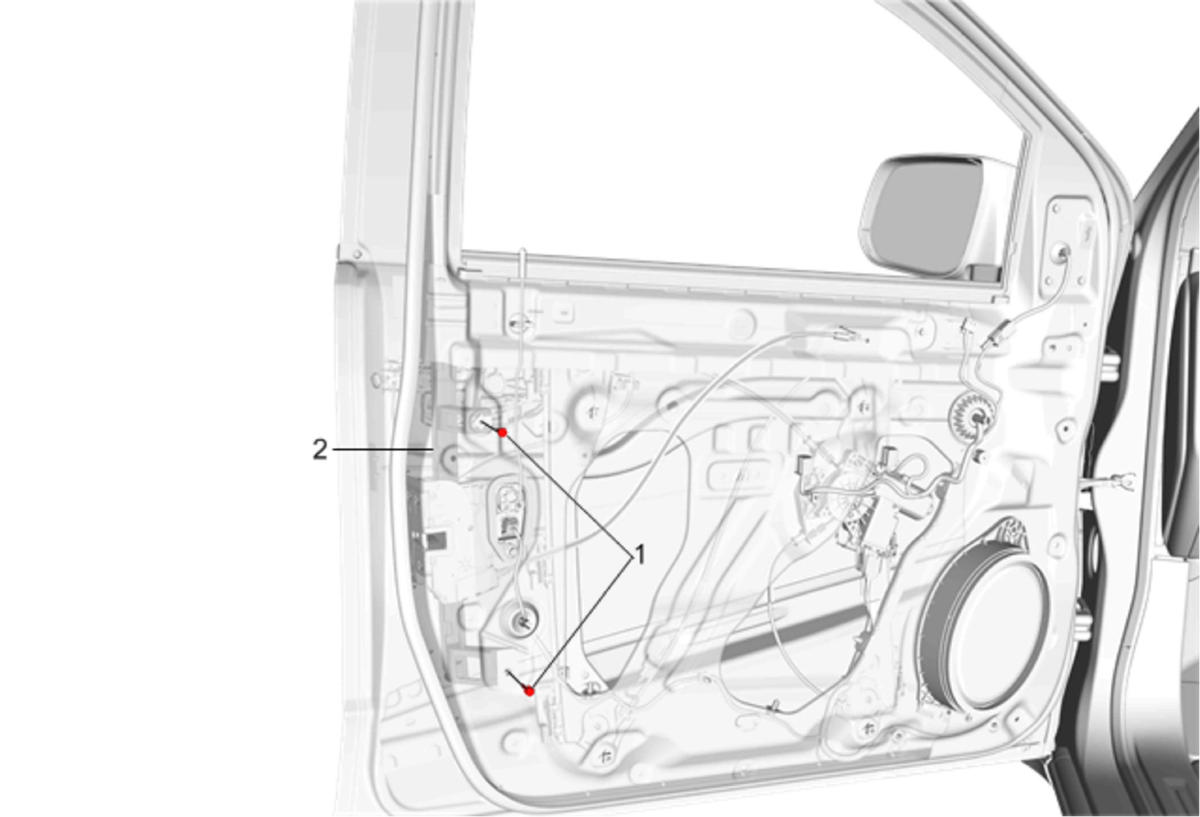

Fig 1: Front Side Door Window Channel Retainer
GM3723486Courtesy of GENERAL MOTORS COMPANY
Callout Component Name

Preliminary Procedures

  1. Remove the front side door trim. Refer to Front Side Door Trim Replacement .
  2. Remove the front side door water deflector.
1 Front Side Door Window Channel Retainer Fastener (Qty: 2)
CAUTION:

Refer to Fastener Caution .


Tighten
11 N.m (97 lb in)
2 Front Side Door Window Channel Retainer
NOTE:

Inspect the window for proper operation before installing the door trim.
