Shift Lever Components (M5N/M5T/M5U)

WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
Shift Lever Components (M5N/M5T/M5U)

Items
1: S3 Transmission Shift Lever (M5N/M5T/M5U)
2: S2 Transmission Manual Shift Switch (M5N/M5T/M5U) S2 Transmission Manual Shift Switch
3: B81B Park Position Switch (M5N/M5T/M5U)
4: M7 Transmission Shift Lock Control Solenoid Actuator (M5N/M5T/M5U)

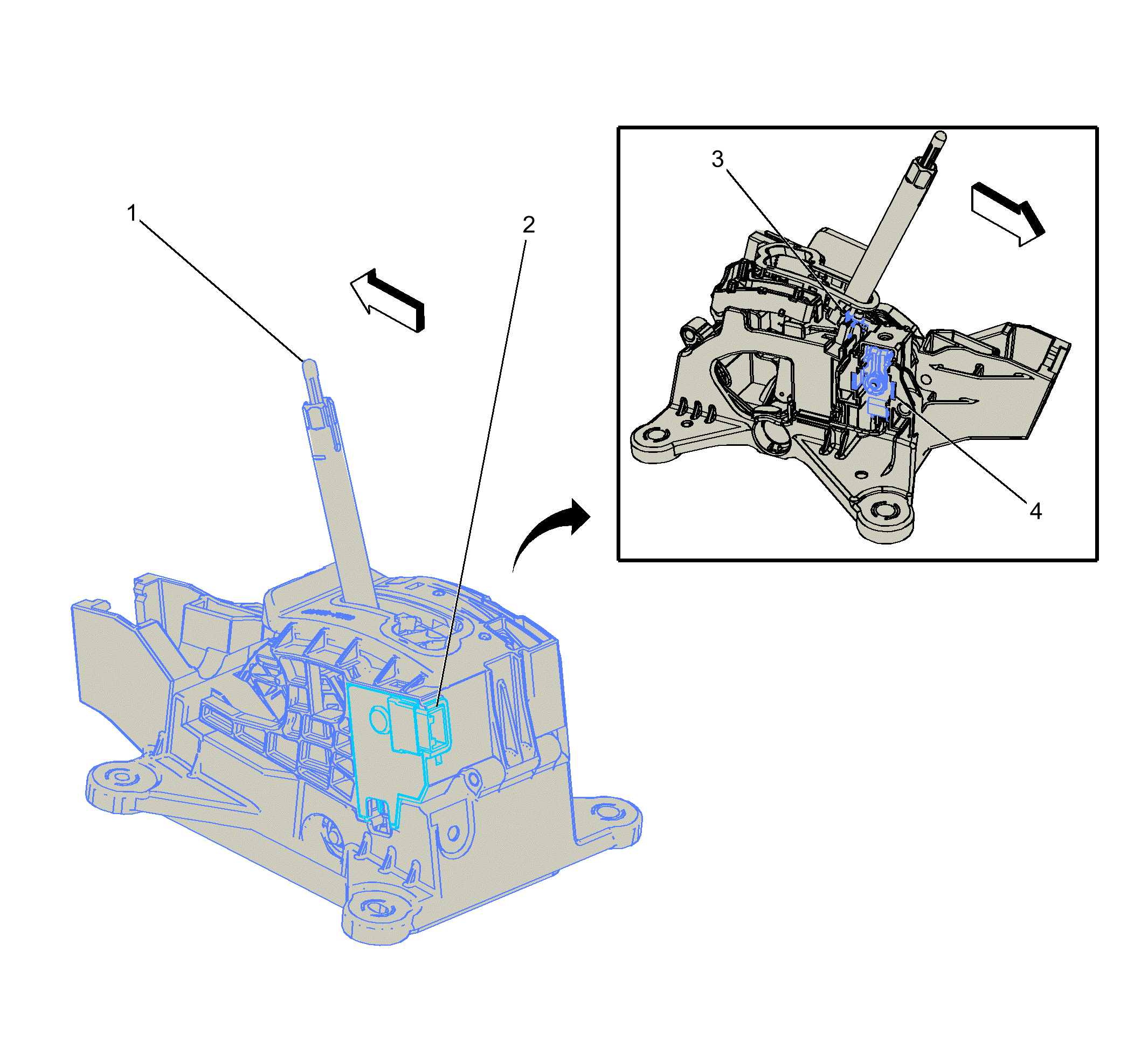

Fig 1: Shift Lever Components (M5N/M5T/M5U)
GM4055926Courtesy of GENERAL MOTORS COMPANY
