K166L Multifunction LED Control Module - Left Headlamp
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2015 GMC Sierra 3500 HD, 2015 GMC Sierra 2500 HD, 2015 GMC Sierra 1500, 2015 Chevrolet Silverado 3500 HD, and 2015 Chevrolet Silverado 2500 HD. However, it is still accessible from the selected car via links, so may be relevant.
|
|

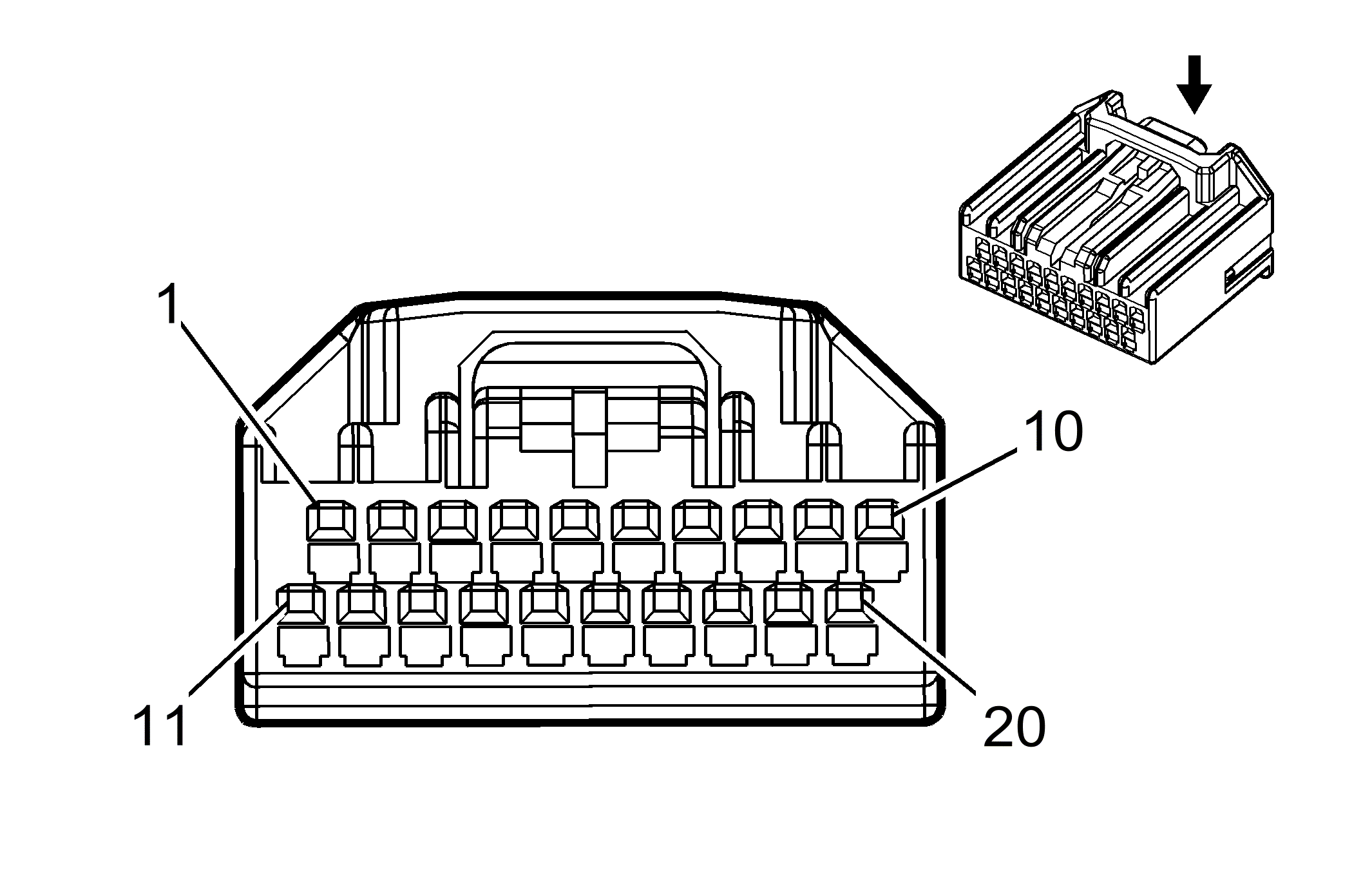

Connector Part Information
- Harness Type: Left Headlamp
- OEM Connector: MX34020SF1
- Service Connector: Service by Harness - See Part Catalog
- Description: 20 F 0.64 Series (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
BN |
7538 |
Left Front DRL Supply Voltage |
I |
Z88 |
| 2 |
0.5 |
WH |
709 |
Left Park Lamp Supply Voltage |
I |
Z88 |
| 3 |
0.5 |
WH |
709 |
Left Park Lamp Supply Voltage |
I |
Z88 |
| 4 |
0.5 |
OG |
- |
Park/DRL LED + |
I |
Z88 |
| 5 |
0.5 |
VT |
- |
Park/DRL LED - |
I |
Z88 |
| 6 |
0.5 |
WH |
- |
Ground |
I |
Z88 |
| 7 |
0.5 |
RD |
- |
Park LED - |
I |
Z88 |
| 8 |
0.5 |
YE |
- |
Park LED + |
I |
Z88 |
| 9-10 |
- |
- |
- |
Not Occupied |
- |
- |
| 11 |
0.5 |
BK |
150 |
Ground |
I |
Z88 |
| 12 |
0.5 |
D-BU |
- |
Park CTN |
I |
Z88 |
| 13 |
0.5 |
D-GN |
- |
Park BIN |
I |
Z88 |
| 14 |
0.5 |
PK |
- |
DRL CTN |
I |
Z88 |
| 15 |
0.5 |
L-GN |
- |
DRL BIN |
I |
Z88 |
| 16 |
0.5 |
L-BU |
- |
Ground |
I |
Z88 |
| 17 |
- |
- |
- |
Not Occupied |
- |
- |
| 18 |
0.5 |
L-BU |
- |
Ground |
I |
Z88 |
| 19 |
- |
- |
- |
Not Occupied |
- |
- |
| 20 |
0.5 |
BK |
150 |
Ground |
I |
Z88 |
