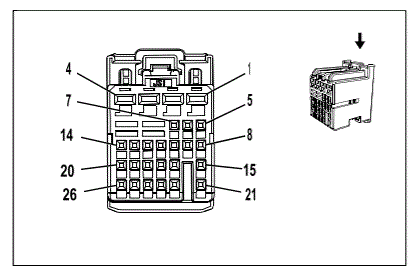

K9 Body Control Module X5
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2015 GMC Sierra 3500 HD, 2015 GMC Sierra 2500 HD, 2015 GMC Sierra 1500, 2015 Chevrolet Silverado 3500 HD, and 2015 Chevrolet Silverado 2500 HD. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575871 | J-35616-35 (VT) | J-38125-12A | Not Required | Not Required | Not Required | Not Required |
| I | 13575871 | J-35616-35 (VT) | J-38125-12A | Not Required | Not Required | Not Required | Not Required |
| II | 13582297 | J-35616-64B (LT BU) | J-38125-22 | Not Required | Not Required | Not Required | Not Required |
| II | 13582297 | J-35616-64B (LT BU) | J-38125-22 | Not Required | Not Required | Not Required | Not Required |
| II | 13582297 | J-35616-64B (LT BU) | J-38125-22 | Not Required | Not Required | Not Required | Not Required |
| III | 13582298 | J-35616-64B (LT BU) | J-38125-22 | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.5 0.5 |
YE YE/D-BU |
18 18 |
Left Rear Stop/Turn Lamp Control | I | - - |
| 2 | 0.75 0.75 |
- D-BU/WH |
1314 1314 |
Left Front Turn Signal Lamp Control | I | - - |
| 3 | 0.75 0.75 |
RD RD/L-GN |
5140 5140 |
Battery Positive Voltage | I | - - |
| 4 | 0.75 | RD/WH | 3440 | Battery Positive Voltage | I | - |
| 5 | - | - | - | Not Occupied | - | - |
| 6 | 0.35 | BK/VT | 5077 | Current Sensor Low Reference | II | - |
| 7 | 0.75 0.75 |
- D-BU/BN |
7539 7539 |
Right Front DRL Control | III II |
- - |
| 8 | 0.35 0.35 |
D-BU/WH - |
5186 5186 |
Left Trailer Turn Signal Lamp Control | II | - - |
| 9 | - | - | - | Not Occupied | - | - |
| 10 | 0.5 0.5 |
BN/WH BN |
1317 1317 |
Fog Lamp Relay Control | II | - - |
| 11 | - | - | - | Not Occupied | - | - |
| 12 | 0.35 0.35 |
WH WH/D-BU |
6311 6311 |
Cruise/ETC/TCC Brake Signal | II | - - |
| 13 | - | - | - | Not Occupied | - | - |
| 14 | 0.5 | VT/BN | 300 | Run Ignition 3 Voltage | II | - |
| 15 | 0.35 0.35 |
L-GN/WH - |
3438 3438 |
Exhaust Brake Switch Signal | II | - - |
| 16 | 0.35 | VT/YE | 3267 | Child Security Lock Relay Control | II | - |
| 17 | 0.35 | YE/GY | 5187 | Right Trailer Turn Signal Lamp Control | II | - |
| 18 | 0.35 | BN/VT | 1969 | Headlamp High Beam Relay Control | II | - |
| 19 | 0.35 | BN/WH | 28 | Horn Relay Control | II | - |
| 20 - 21 | - | - | - | Not Occupied | - | - |
| 22 | 0.35 0.35 |
D-BU - |
45 45 |
Park Lamp Relay Control | II | - - |
| 23 | 0.35 | YE | 6812 | Out of Park Signal | II | - |
| 24 | 0.35 | WH/VT | 860 | Front Windshield Wiper Switch High Signal | II | - |
| 25 | - | - | - | Not Occupied | - | - |
| 26 | 0.35 0.35 |
D-BU/BN - |
38 38 |
Backup Lamp Relay Control | II | - - |
