Secondary/Configurable Control Component Views

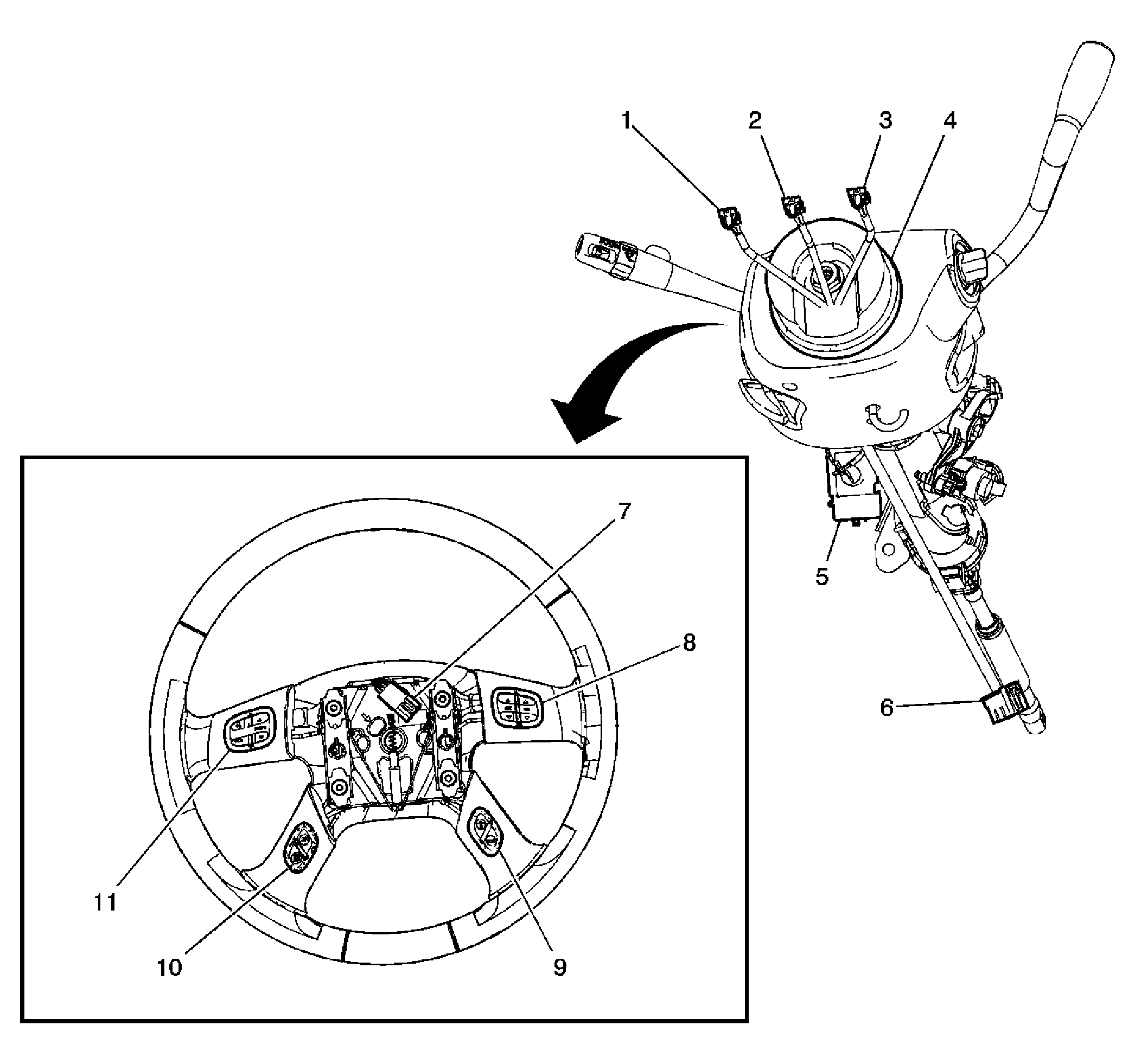

Fig 1: Steering Column Components
GM1562425Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 C277 Steering Column Harness to Steering Wheel Harness
2 Inflatable Restraint Steering Wheel Coil C2 (AOL)
3 Inflatable Restraint Steering Wheel Coil C1
4 Inflatable Restraint Steering Wheel Coil
5 C201 Steering Wheel Harness to I/P Harness
6 C221 Steering Wheel Harness to I/P Harness
7 C277 Steering Wheel Harness to steering Column Harness
8 Steering Wheel Control Switch Assembly-Upper Right (UK3)
9 Steering Wheel Control Switch Assembly-Lower Right (UK3)
10 Steering Wheel Control Switch Assembly-Lower Left (UK3)
11 Steering Wheel Control Switch Assembly-Upper Left (UK3)
