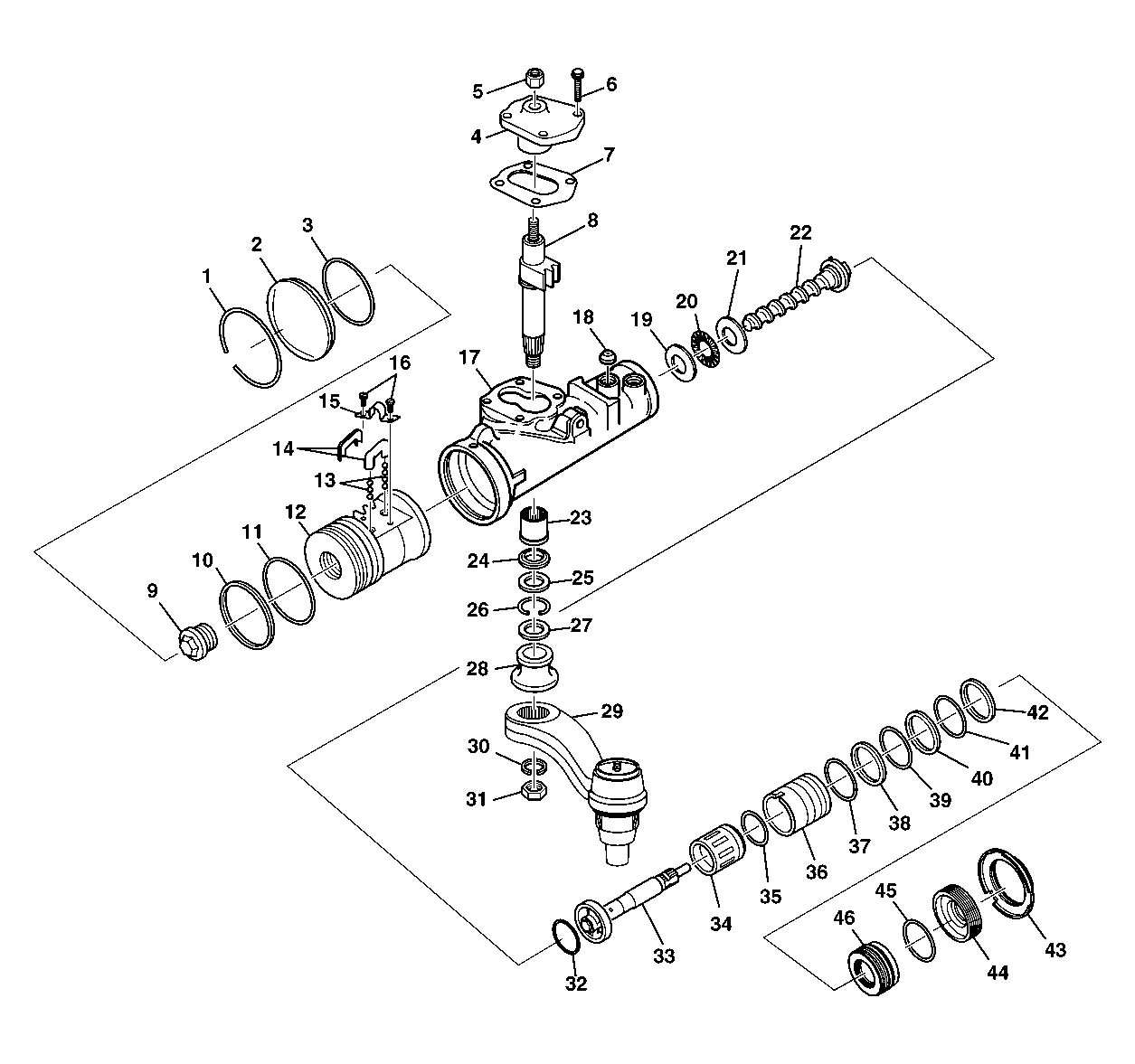

Power Steering Gear Disassembled View (700 Gear)
| Callout | Component Name |
|---|---|
| 1 | Retaining Ring |
| 2 | Plug |
| 3 | O-ring Seal |
| 4 | Side Cover |
| 5 | Adjuster Lock Nut |
| 6 | Bolt |
| 7 | Gasket |
| 8 | Pitman Shaft |
| 9 | Steering Gear Housing End Plug |
| 10 | Teflon Ring |
| 11 | O-ring Seal |
| 12 | Rack Piston |
| 13 | Balls |
| 14 | Ball Guide |
| 15 | Clamp |
| 16 | Screw |
| 17 | Housing |
| 18 | Check Valve |
| 19 | Flat Race |
| 20 | Thrust Bearing |
| 21 | Flat Race |
| 22 | Worm Shaft |
| 23 | Needle Bearing |
| 24 | Pitman Shaft Seal |
| 25 | Backup Washer |
| 26 | Retaining Ring |
| 27 | Dust Seal |
| 28 | Pitman Shaft Boot |
| 29 | Pitman Shaft Arm |
| 30 | Lock Washer |
| 31 | Nut |
| 32 | Seal |
| 33 | Stub Shaft |
| 34 | Valve Spool |
| 35 | Seal |
| 36 | Valve Body |
| 37 | O-ring Seal |
| 38 | Valve Body Ring |
| 39 | O-ring Seal |
| 40 | Valve Body Ring |
| 41 | O-ring Seal |
| 42 | Valve Body Ring |
| 43 | Coupling Shield Retainer and Lock Nut |
| 44 | Adjuster Nut Assembly |
| 45 | O-ring Seal |
| 46 | Thrust Support Assembly |
