| Balance Shaft Driven Gear Bolt |
| First Tightening Pass |
15 (20) |
| Final Tightening Pass |
35 Degrees |
| Battery Negative Cable-To-Engine Bolt |
13 (17) |
| Camshaft Sprocket Bolt |
18 (25) |
| Crankshaft Balancer Bolt |
70 (95) |
| Crankshaft Balancer Remover/Installer Bolt |
18 (25) |
| Crankshaft Pulley Bolt |
43 (58) |
| Cylinder Head Bolt |
| First Tightening Pass |
22 (30) |
| Final Tightening Pass (Long Bolt) |
75 Degrees |
| Final Tightening Pass (Medium Bolt) |
65 Degrees |
| Final Tightening Pass (Short Bolt) |
55 Degrees |
| Drive Belt Idler Pulley Bolt |
37 (50) |
| Drive Belt Tensioner Bolt |
37 (50) |
| EGR Valve Inlet Pipe Clamp Bolt |
18 (25) |
| EGR Valve Inlet Pipe-At-Exhaust Manifold Nut |
22 (30) |
| EGR Valve Inlet Pipe-At-Intake Manifold Nut |
18 (25) |
| Engine Coolant Temperature Sensor |
15 (20) |
| Engine Coolant Temperature Gage Sensor |
15 (20) |

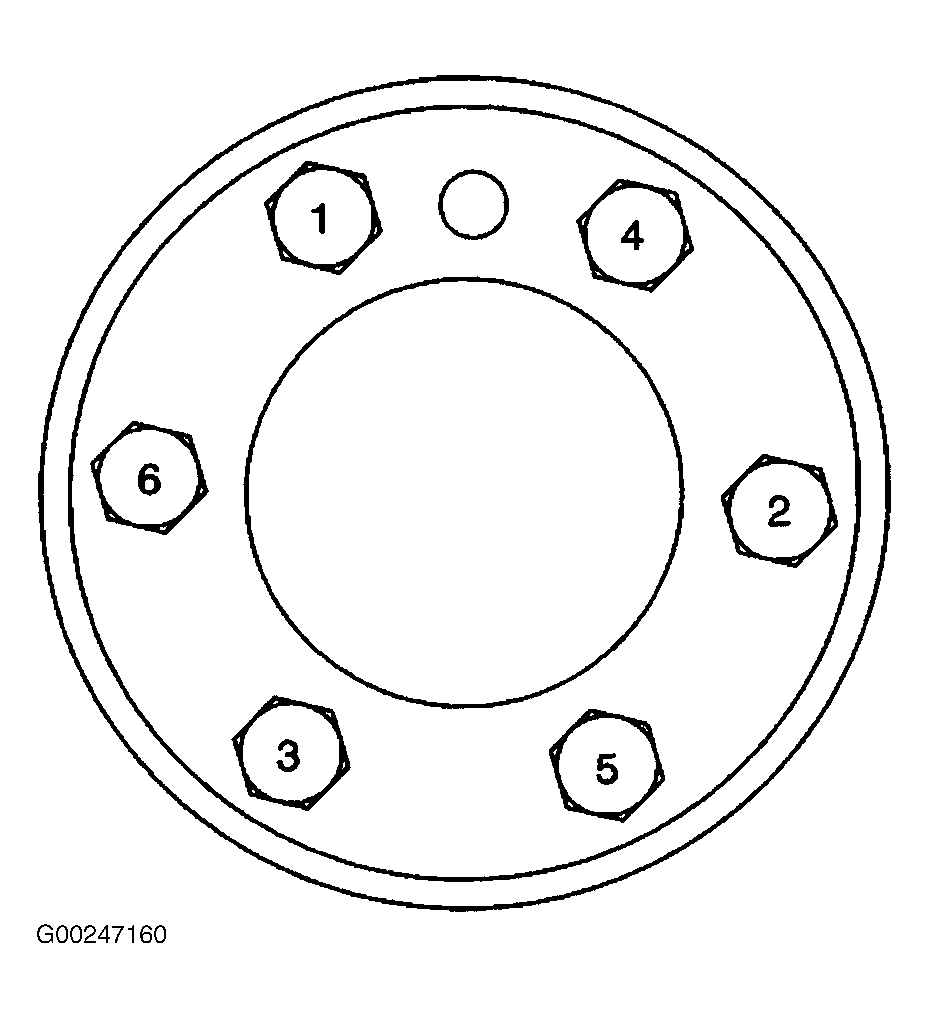

| Engine Flywheel Bolt |
74 (100) |
| Engine Lift Bracket Bolt |
11 (15) |
| Engine Mount Bolt (Through-Bolt) |
55 (74) |
| Engine Mount-To-Engine Bolt |
41 (51) |
| Engine Mount Bracket-To-Frame Bolt |
33 (45) |
| Engine Mount Nut (Through-Bolt) |
46 (63) |
| Engine Wiring Harness Bracket-To-Generator & Drive Belt Tensioner Bracket Bolt |
18 (25) |
| Engine Wiring Harness Bracket-To-Rear Of Cylinder Head Bolt |
26 (35) |
| Fuel Pipe Bracket-To-Rear Of Cylinder Head Bolt |
22 (30) |
| Generator & Drive Belt Tensioner Bracket-To-Engine Stud |
15 (20) |
| Ground Wire Or Strap-To-Rear Of Cylinder Head Bolt |
26 (35) |

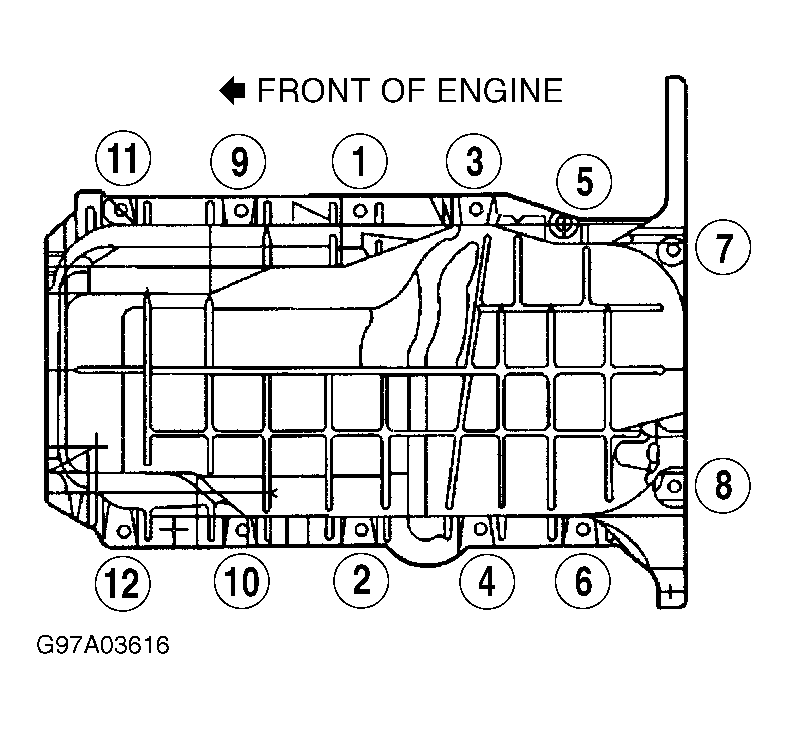

| Oil Pan Bolt & Nut |
18 (25) |
| Oil Pan Drain Plug |
18 (25) |
| Oil Pump-To-Rear Crankshaft Bearing Cap Bolt |
66 (90) |
| Power Steering Pump Bracket-To-Engine Bolt |
30 (41) |
| Power Steering Pump Bracket Stud Nut |
30 (41) |
| Power Steering Pump Bracket-To-Engine Stud |
15 (20) |
| Power Steering Pump-To-Engine Nut |
30 (41) |
| Power Steering Pump Rear Bracket-To-Engine Stud Nut |
30 (41) |
| Remote Oil Filter Adapter Mounting Bracket Bolt |
22 (30) |
| Remote Oil Filter Adapter Nut |
18 (25) |
| Remote Oil Filter Inlet & Outlet Hose-To-Remote Oil Filter Adapter Bolt |
26 (35) |
| Remote Oil Filter Inlet & Outlet Hose-To-Remote Oil Filter Pipe Adapter Bolt |
26 (35) |
| Secondary Air Injection Reactor Pipe Bracket Nut |
37 (41) |
| Transmission-To-Oil Pan Bolt |
35 (47) |
| Valve Lifter Pushrod Guide Bolt |
12 (16) |
| Valve Rocker Arm Bolt |
22 (30) |
| INCH Lbs. (N.m) |
| Accelerator Control Cable & Cruise Control Cable Bracket Nut |
80 (9) |
| Accelerator Control Cable Bracket Nut |
106 (12) |
| Accelerator Control Cable Bracket-To-Throttle Body Stud |
106 (12) |
| Air Cleaner Outlet Duct Hose Clamp |
32 (4) |
| Air Cleaner Outlet Duct Wingnut |
18 (2) |
| Balance Shaft Retainer Bolt |
106 (12) |
| Camshaft Retainer Bolt |
106 (12) |
| Crankshaft Rear Oil Seal Housing Bolt & Nut |
106 (12) |
| Engine Front Cover Bolt |
106 (12) |
| Engine Oil Cooler Pipe Clip-To-Oil Pan Bolt |
80 (9) |
| Engine Oil Level Sensor |
115 (13) |
| Engine Wiring Harness Bracket-To-Intake Manifold Nut |
106 (12) |

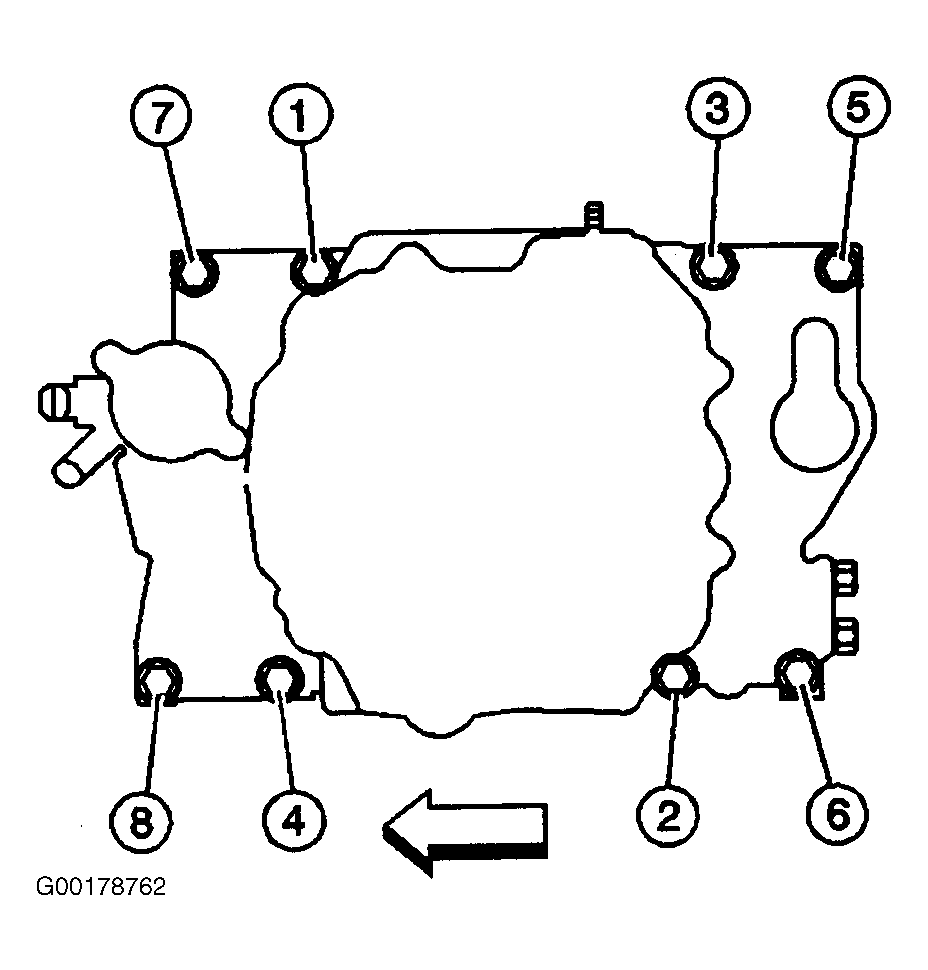

| Lower Intake Manifold Bolt |
| First Tightening Pass |
27 (3) |
| Second Tightening Pass |
106 (12) |
| Final Tightening Pass |
134 (15) |
| Oil Level Indicator Tube Bolt |
106 (12) |
| Remote Oil Filter Inlet & Outlet Hose Clip Bolt |
89 (10) |
| Spark Plug Wire Support Bolt |
106 (12) |
| Starter Motor Wiring Harness/Transmission Cooler Pipe Bracket-To-Oil Pan Bolt |
80 (9) |
| Transmission Cover Bolt |
106 (12) |
| Upper Intake Manifold Stud |
| First Tightening Pass |
44 (5) |
| Final Tightening Pass |
80 (9) |
