Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

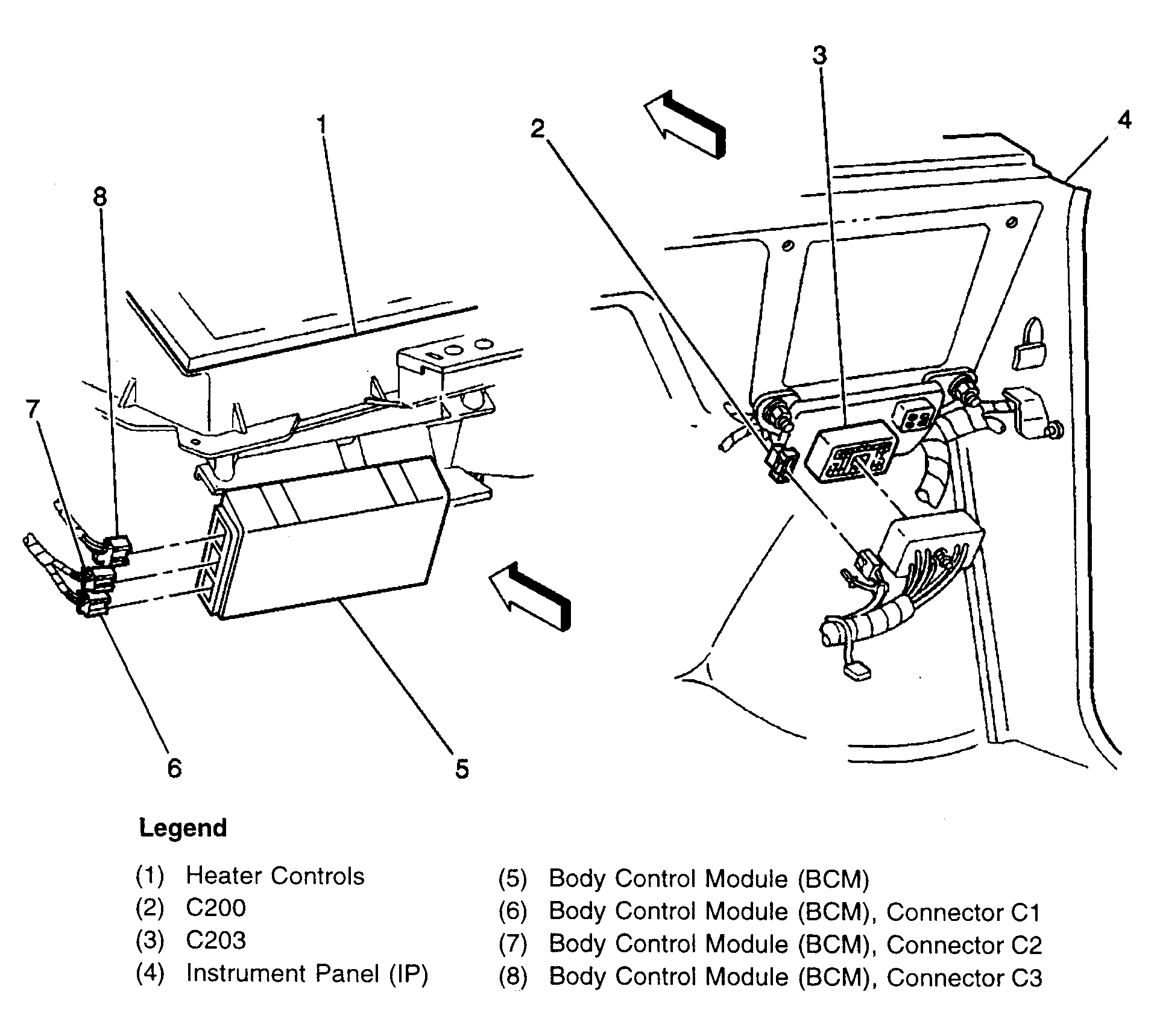

| Body Control Module (BCM) | Lower Rear Of Instrument Panel, Below Heater Controls. See Fig 1 |

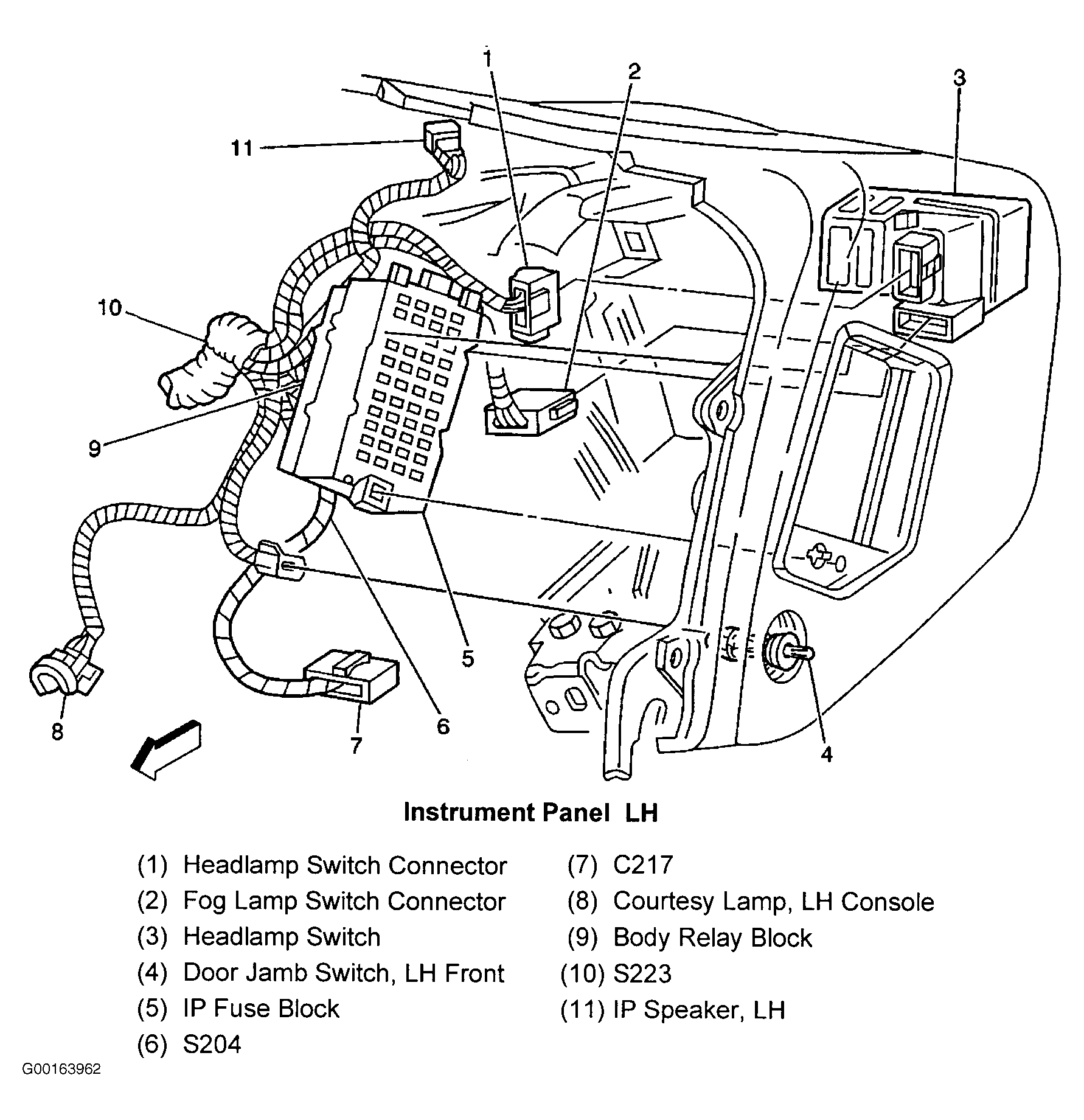

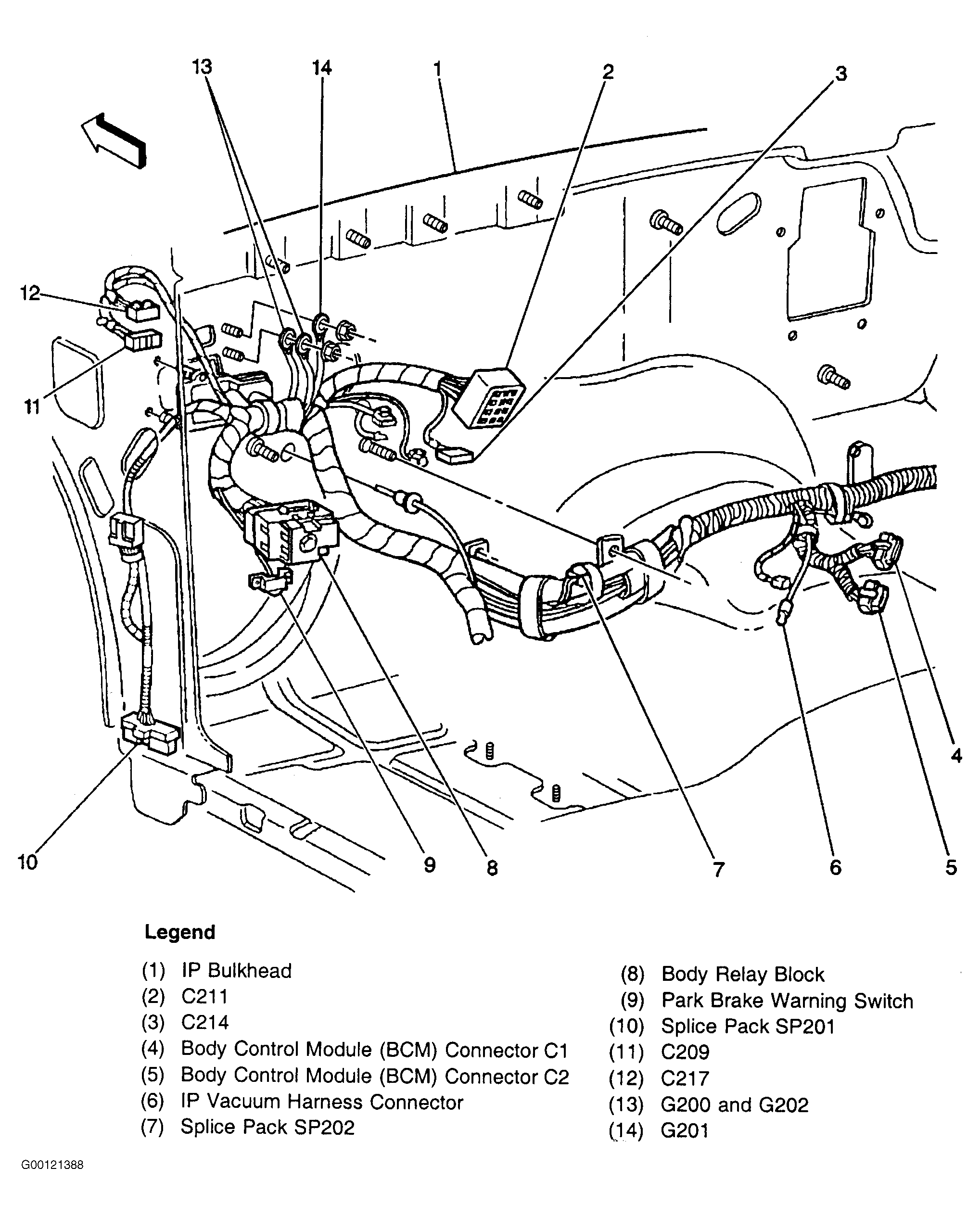

| Body Relay Block | Driver Side Of Dash, Right Of Instrument Panel Fuse Block. See Fig 2 |
| Driver/Passenger Side Door Lock Actuator | Inside Door By Latch. See Fig 3 |

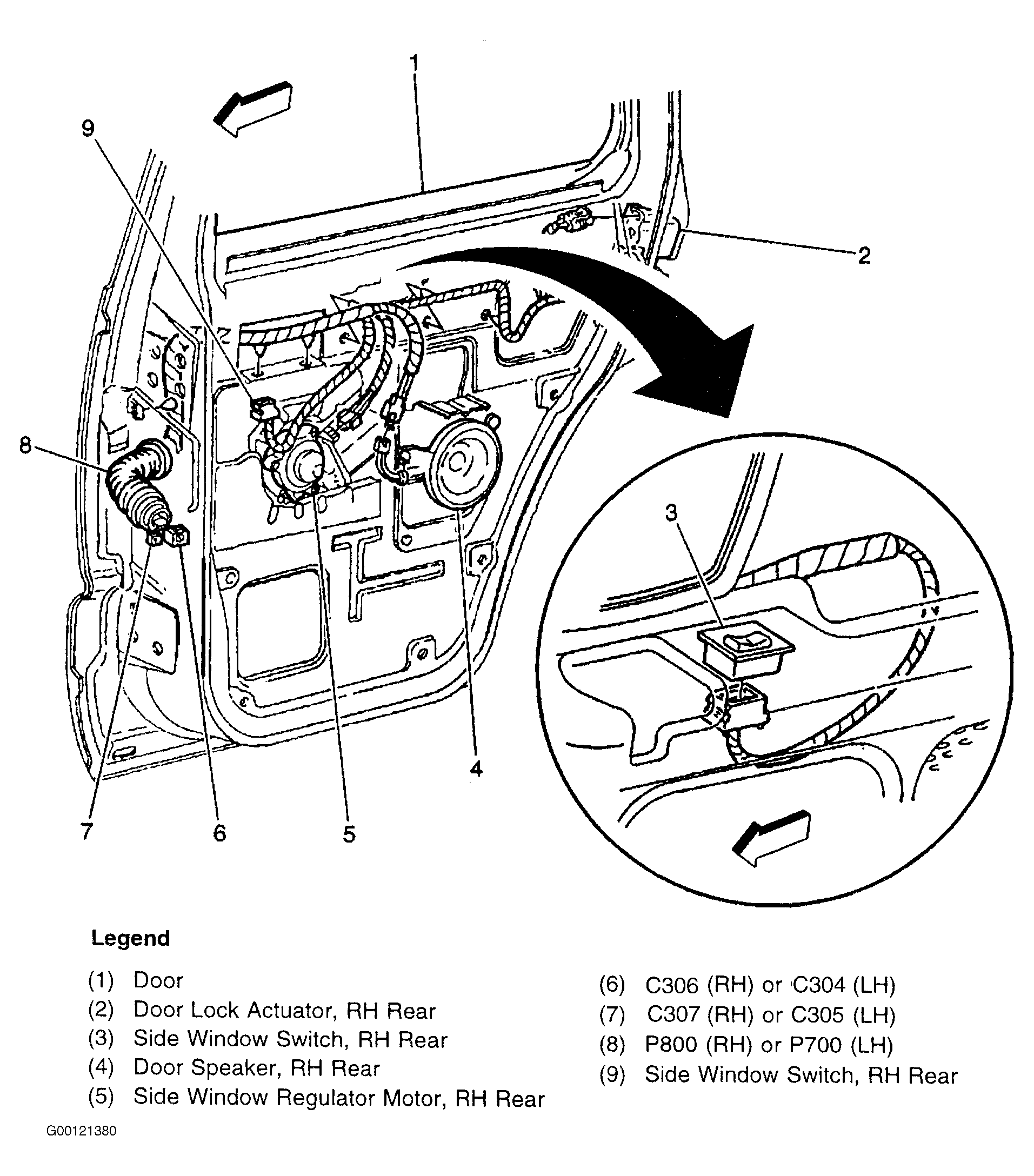

| Driver/Passenger Rear Door Lock Actuator | Rear Of Driver Side Rear Door. See Fig 4 |
| Driver/Passenger Door Lock Cylinder Switch | Inside Door At Lock Cylinder. See Fig 3 |

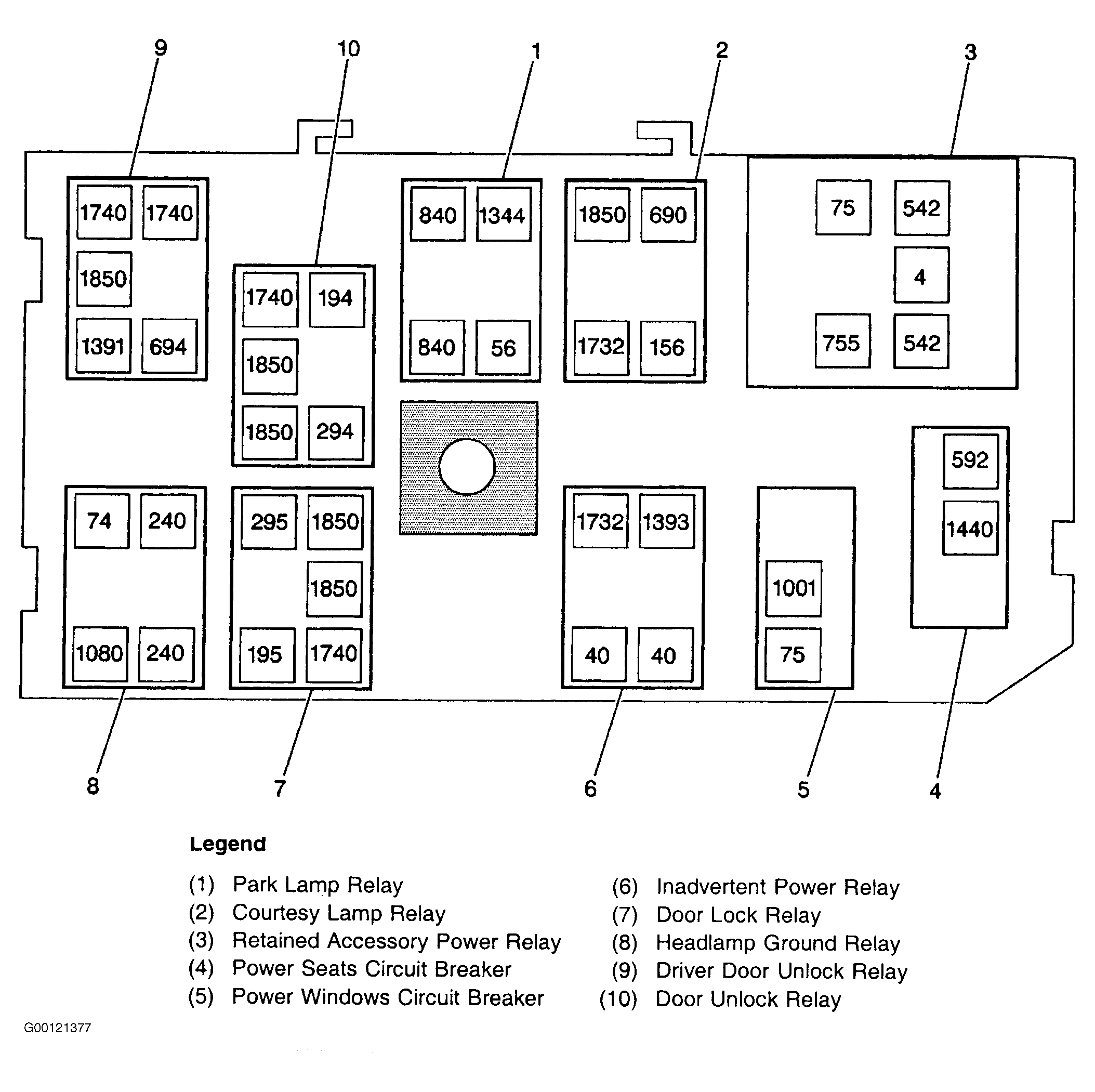

| Door Lock Relay | In Body Relay Block. See Fig 5 |

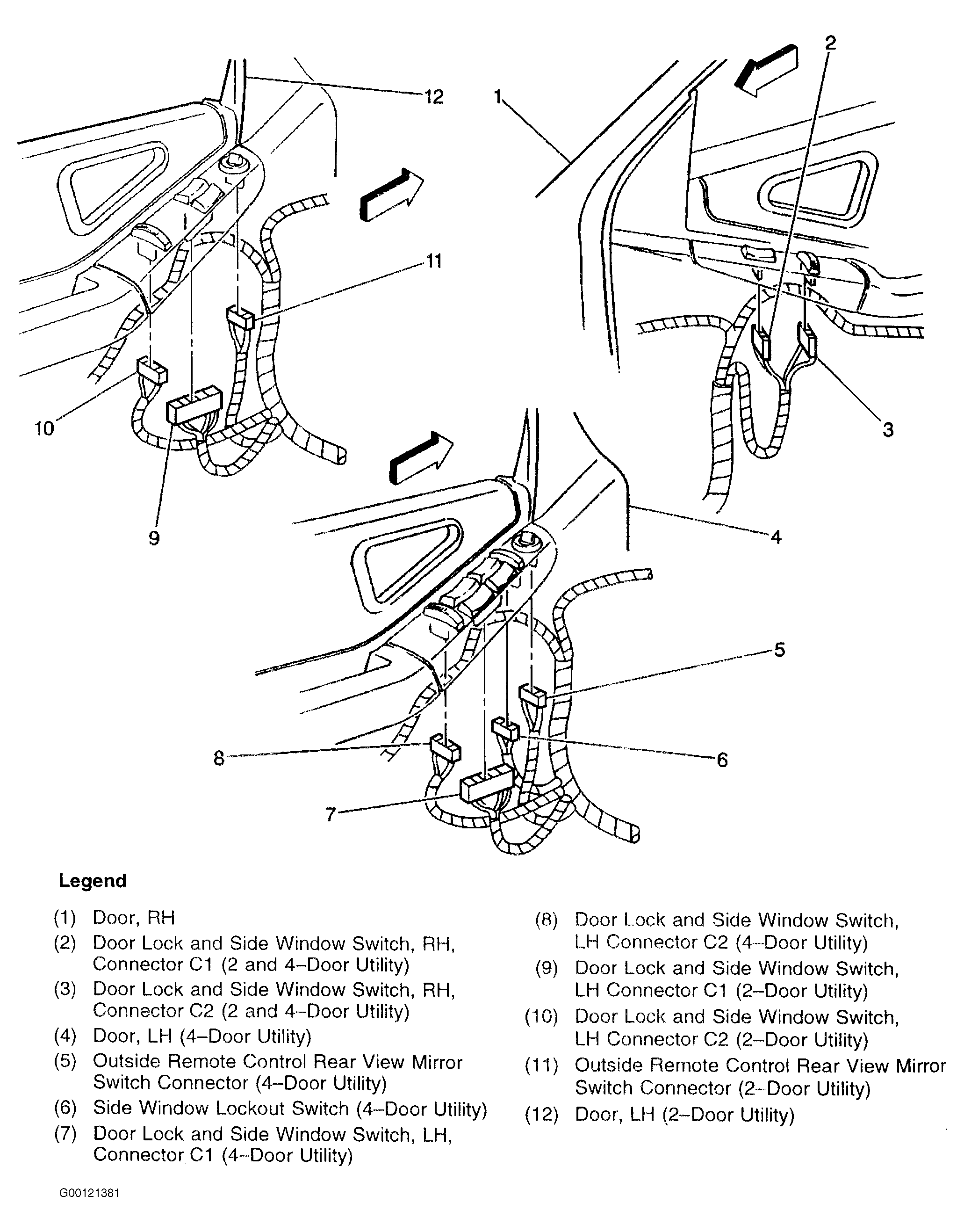

| Door Lock & Window Switches | In Door Trim Panel, Near Armrest. See Fig 6 |
| Endgate Lock Cylinder Switch | Top Center Of Endgate. |
| Instrument Panel Fuse Block | Driver Side Of Instrument Panel, Near Door Jamb Switch. See Fig 7 |

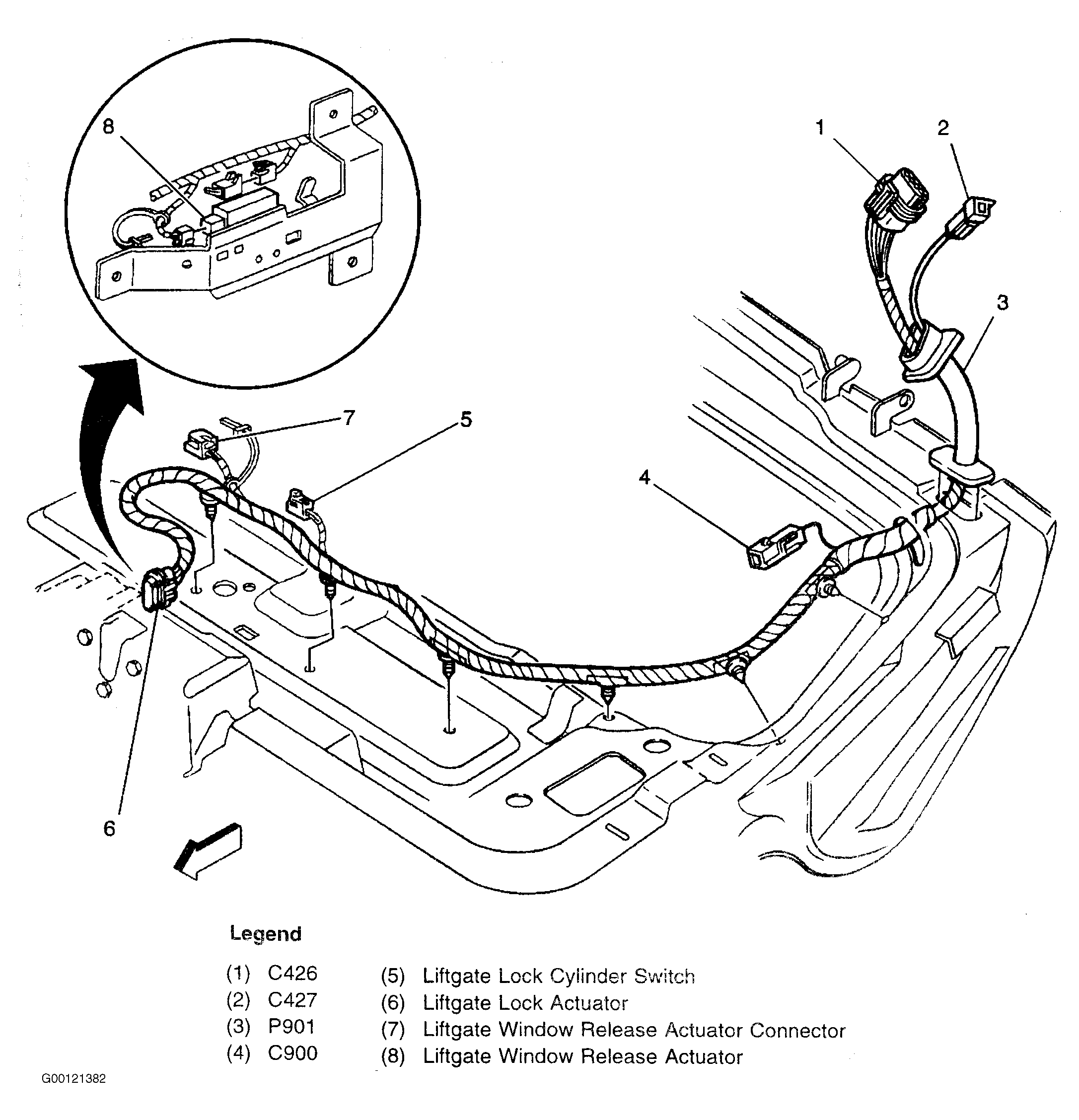

| Liftgate Lock Actuator | Bottom Center Of Liftgate. See Fig 8 |
| Liftgate Lock Cylinder Switch | Bottom Center Of Liftgate. See Fig 8 |

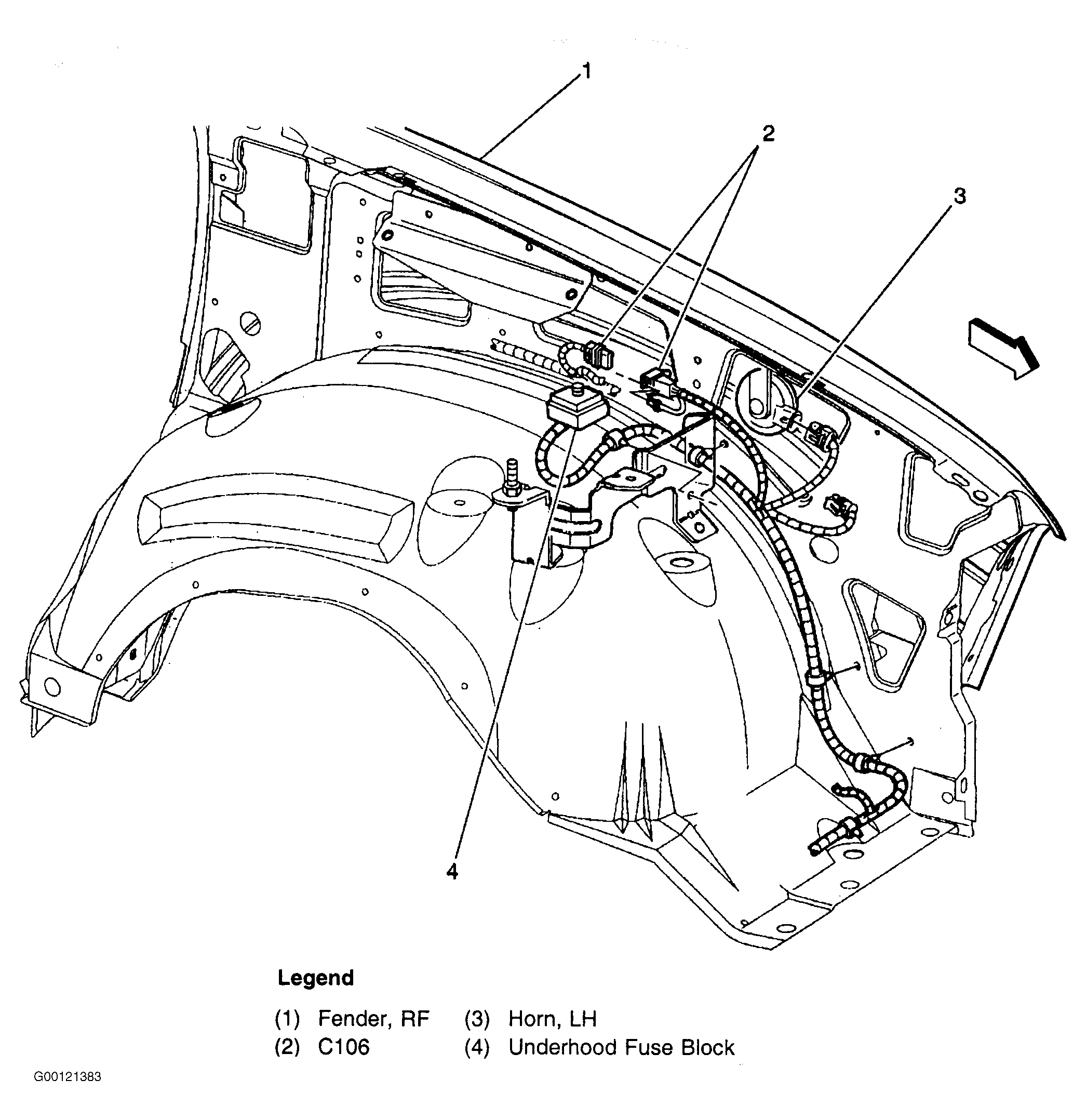

| Underhood Fuse Block | On Top Of Driver Side Inner Wheelwell. See Fig 9 |
| C203 (116 Terminals) | Body Harness To Instrument Panel Harness, To Passenger Side Of Instrument Panel. See Fig 1 |
| C304/C306 (6 Terminals - 4-Door Utility) | Body Harness to Passenger Rear Door Harness, Near Passenger Rear Door. See Fig 4 |

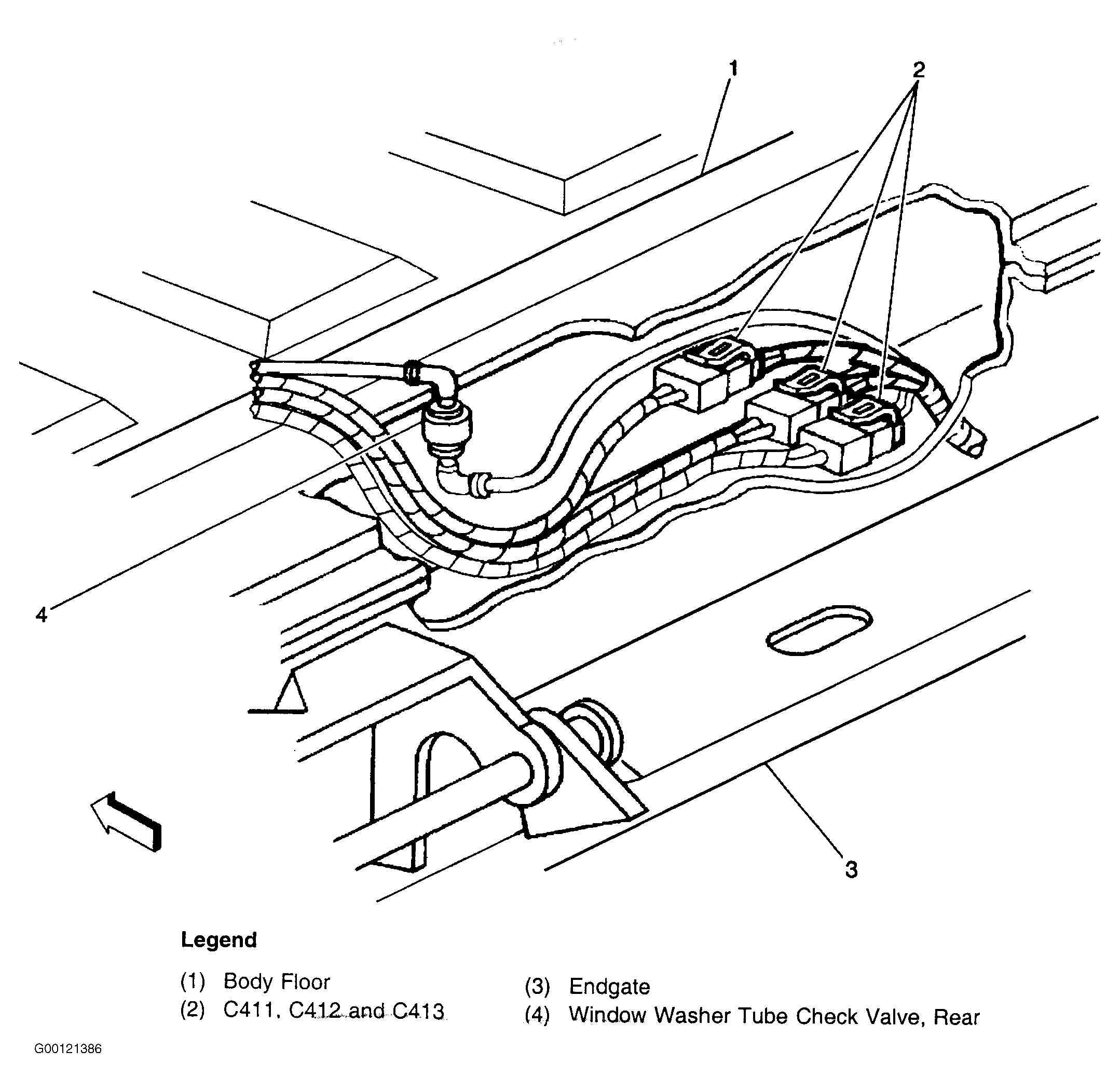

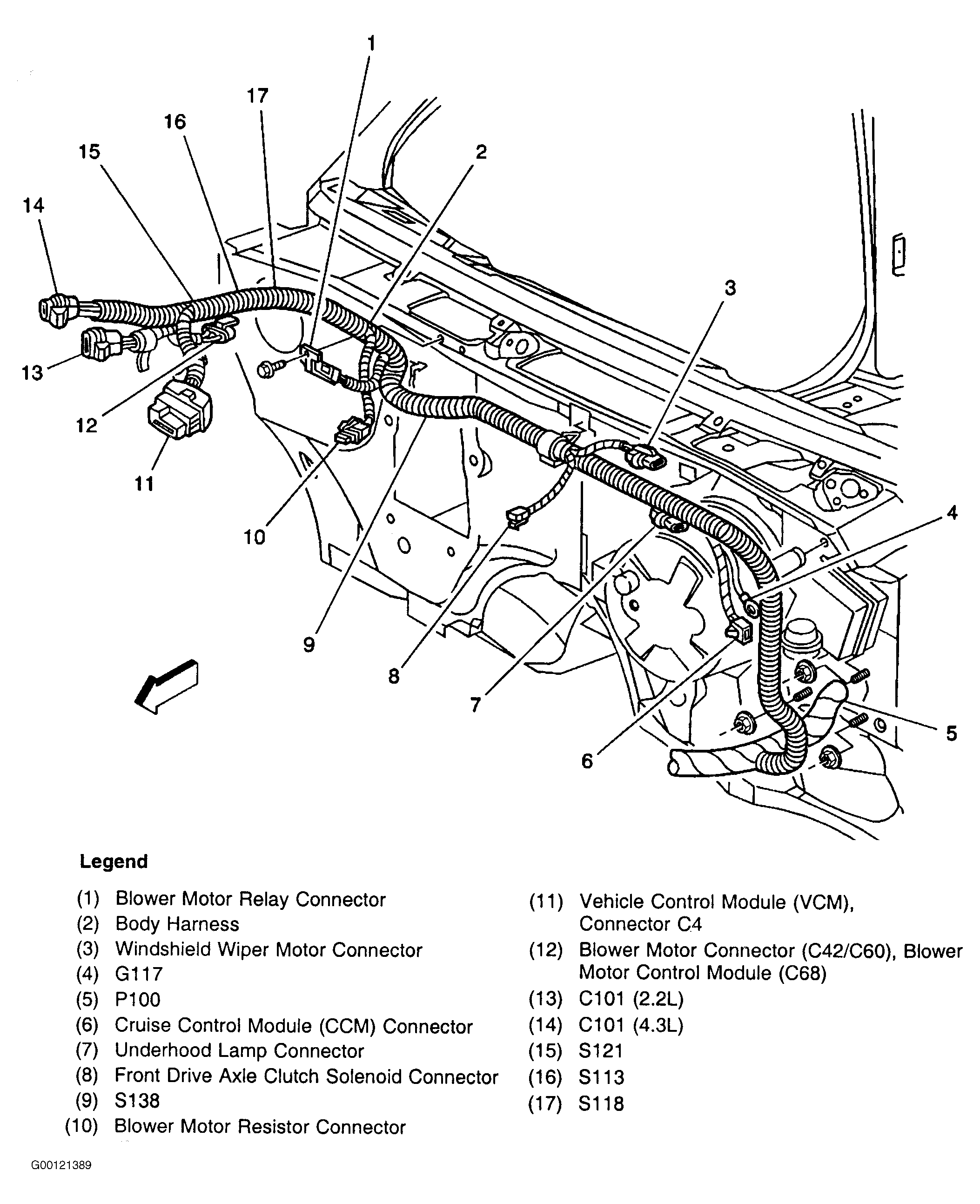

| C413 (6 Terminals - Utility W/ Endgate) | Body Harness To Endgate Harness, To Rear Driver Center Of Body, At Endgate. See Fig 10 |
| C426 (8 Terminals - Utility W/ Liftgate) | Body Harness To Liftgate Harness In-Line Connector, Near Upper Left Corner Of Liftgate. See Fig 8 |
| C500/C601 (22 Terminals - W/ Power Locks/Windows) | Body Harness To Driver/Passenger Front Door Harness, In Driver/Passenger Front Door. See Fig 3 |
| C501 (16 Terminals - 4-Door Utility Only) | Body Harness To Driver Front Door Harness, In Driver Front Door. See Fig 3 |
| G200 | Driver Front Of Instrument Panel, Above P100. See Fig 2 |
| G201 | Driver Front Of Instrument Panel, Above P100. See Fig 2 |
| G202 | Driver Front Of Instrument Panel, Above P100. See Fig 2 |
| P100 | Instrument Panel Bulkhead Pass-Through, Driver Rear Of Engine Compartment, On Cowl. See Fig 11 |
| P500/P600 | Body Harness To Driver/Passenger Front Door Pass-Through, Between Body & Driver/Passenger Front Door. See Fig 3 |
| P700/P800 (4-Door Utility - Rear Door) | Body To Driver/Passenger Rear Door Harness. See Fig 4 |
| P900 (Utility W/ Endgate) | Body To Endgate, Between Body Harness & Endgate. |
| P901 (Utility W/ Liftgate) | Body To Driver Side Liftgate Harness, In Driver Side Of Liftgate. See Fig 8 |
| S290 | In Instrument Panel Harness, Between Breakout To BCM Connector C3 & C205. |

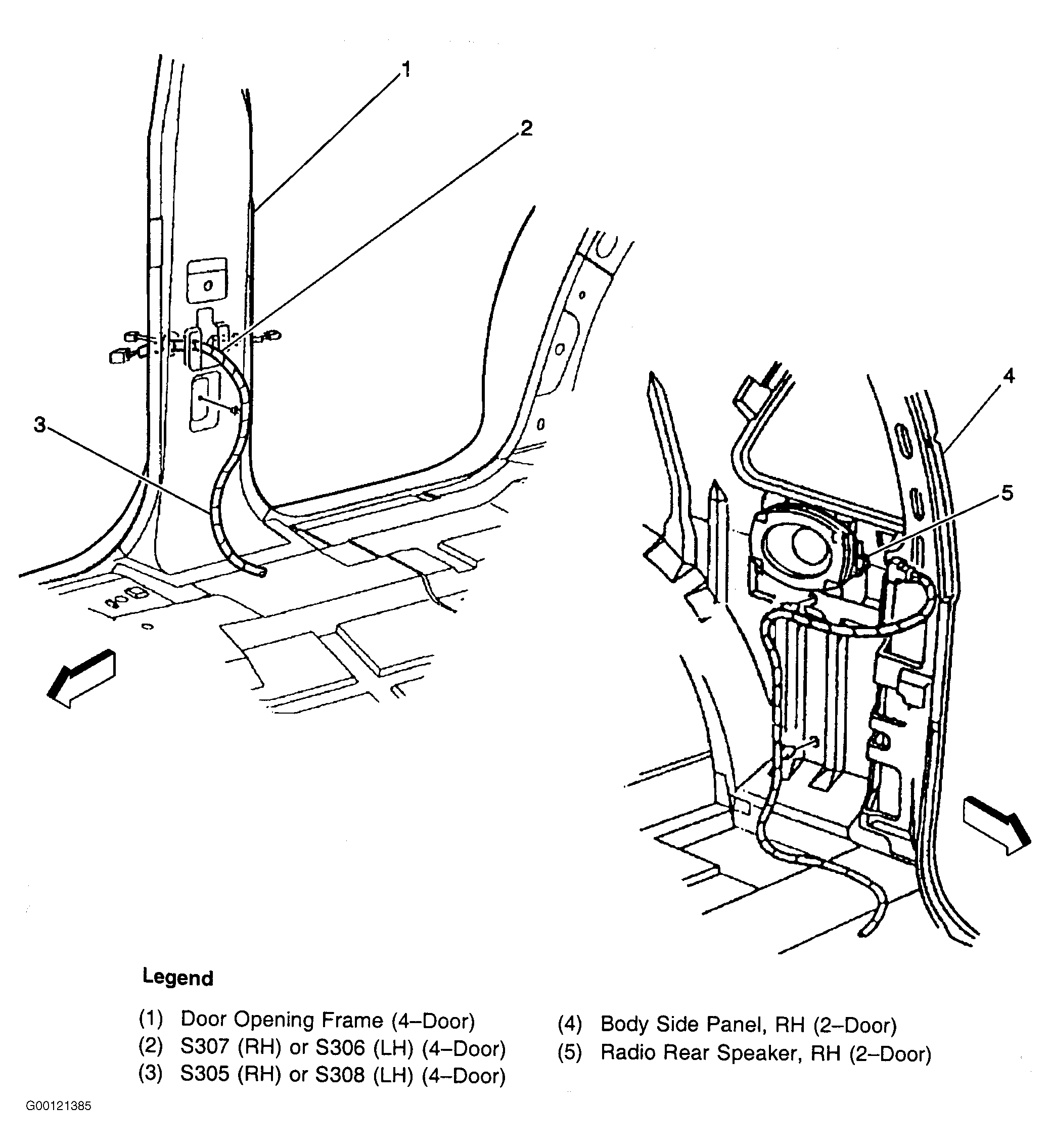

| S306/S307 (4-Door Utility) | In Body Harness, On Breakout to Driver/Passenger Rear Door, On Pillar, 4 Inches Above Harness Clip. See Fig 12 |
| S305/S308 (4-Door Utility) | In Body Harness, On Breakout to Passenger/Driver Rear Door, On Pillar, 2.8 Inches Below Harness Clip. See Fig 12 |
| S476 (Envoy Only) | In Body Harness, 2.8 Inches From G450 Breakout Toward Rear Of Vehicle. |
| S501 | In Driver Door Harness, Between Breakout to Door Speaker & Door Lock & Window Switch. See Fig 3 |
| Splice Pack SP202 | Strapped To Body Harness, At Driver Side Center Of Instrument Panel. See Fig 2 |

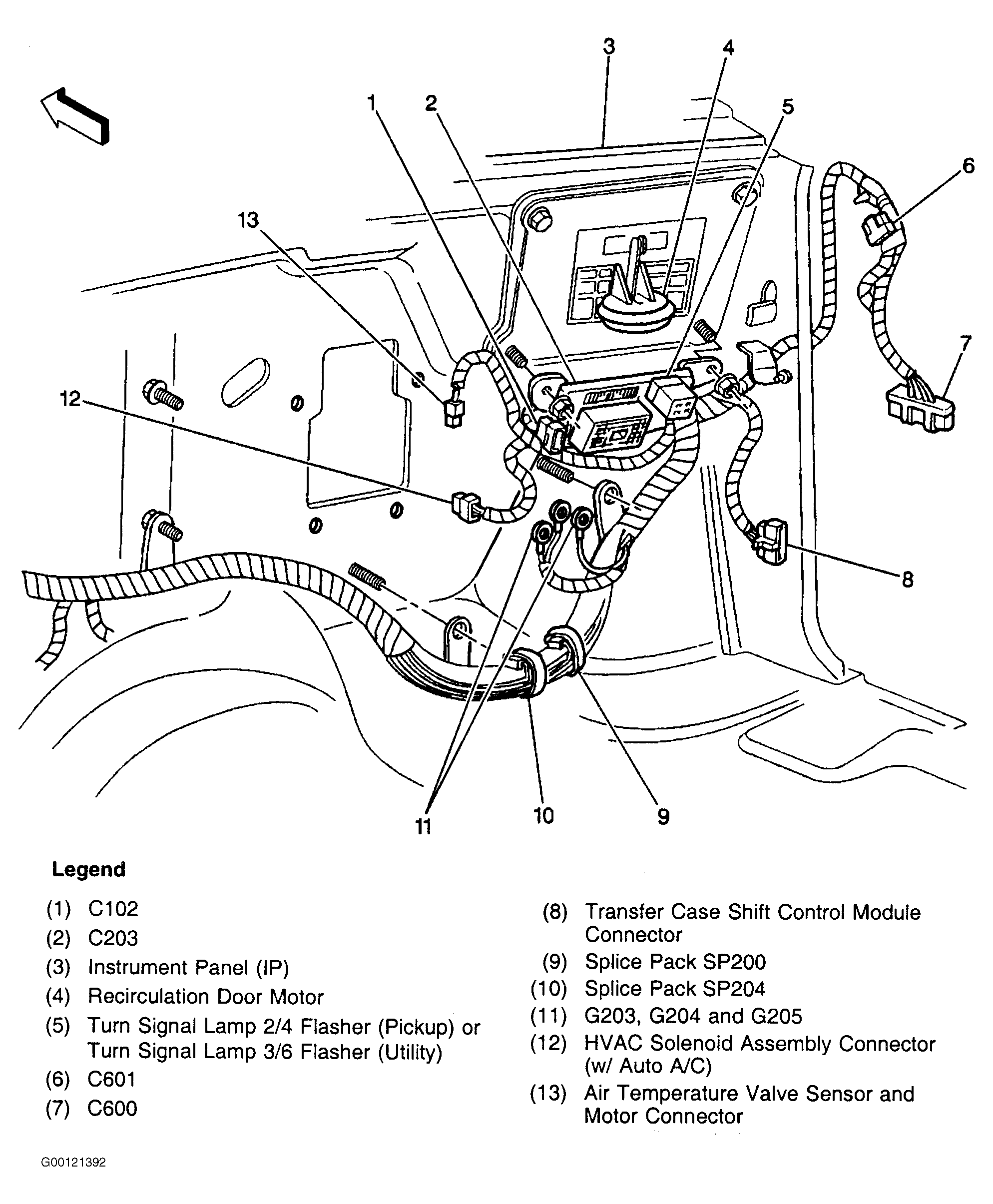

| Splice Pack SP204 | Strapped To Body Harness, In Center Front Of Instrument Panel, To Left Of SP200. See Fig 13 |

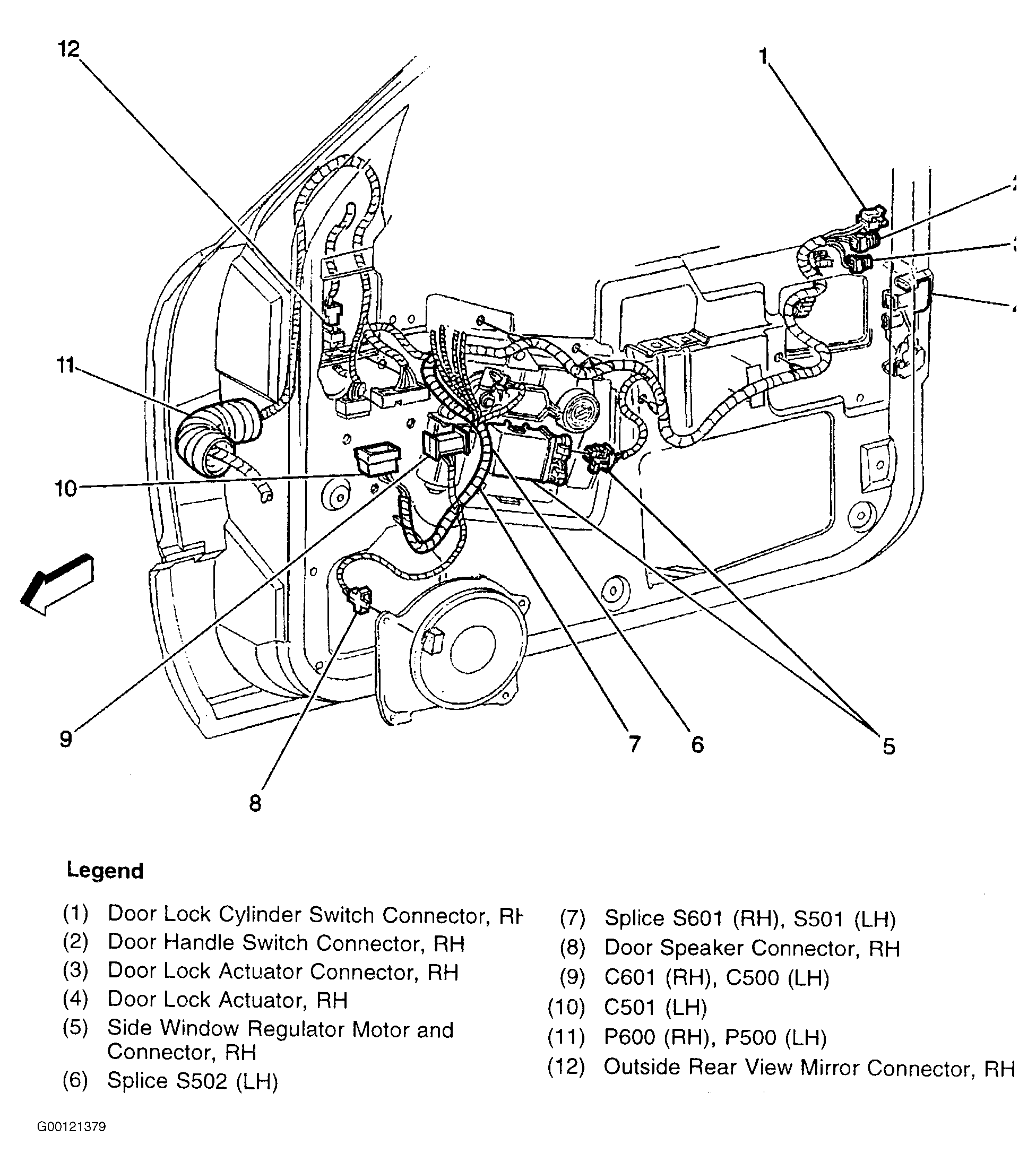

Fig 3: Locating Driver/Passenger Front Door Lock Actuator & Cylinder Switch, C500/C601, C501, P500/P600 & S501
