Component Locations
COMPONENT LOCATIONS
| Component | Location (Fig. No.) |
|---|---|

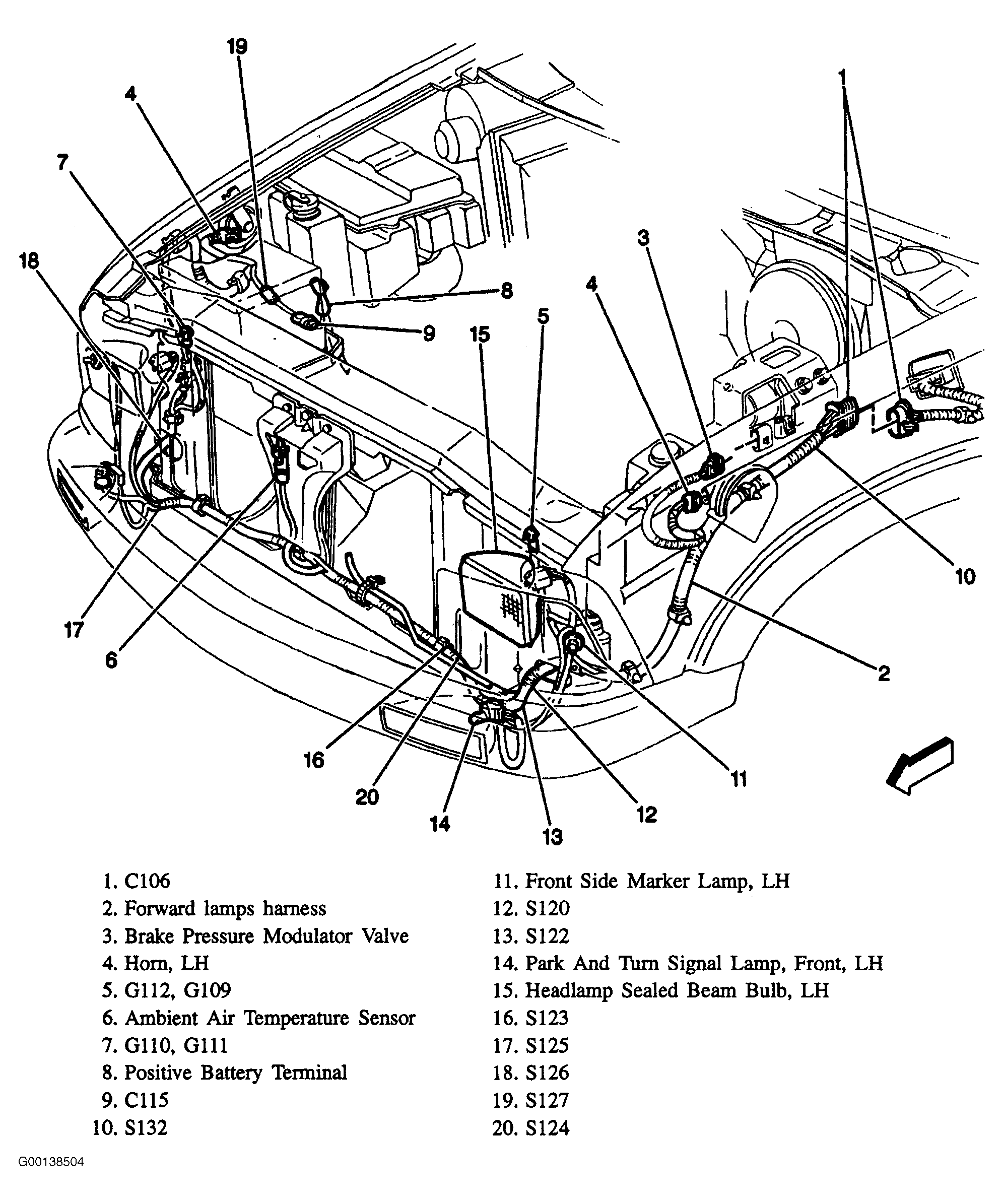

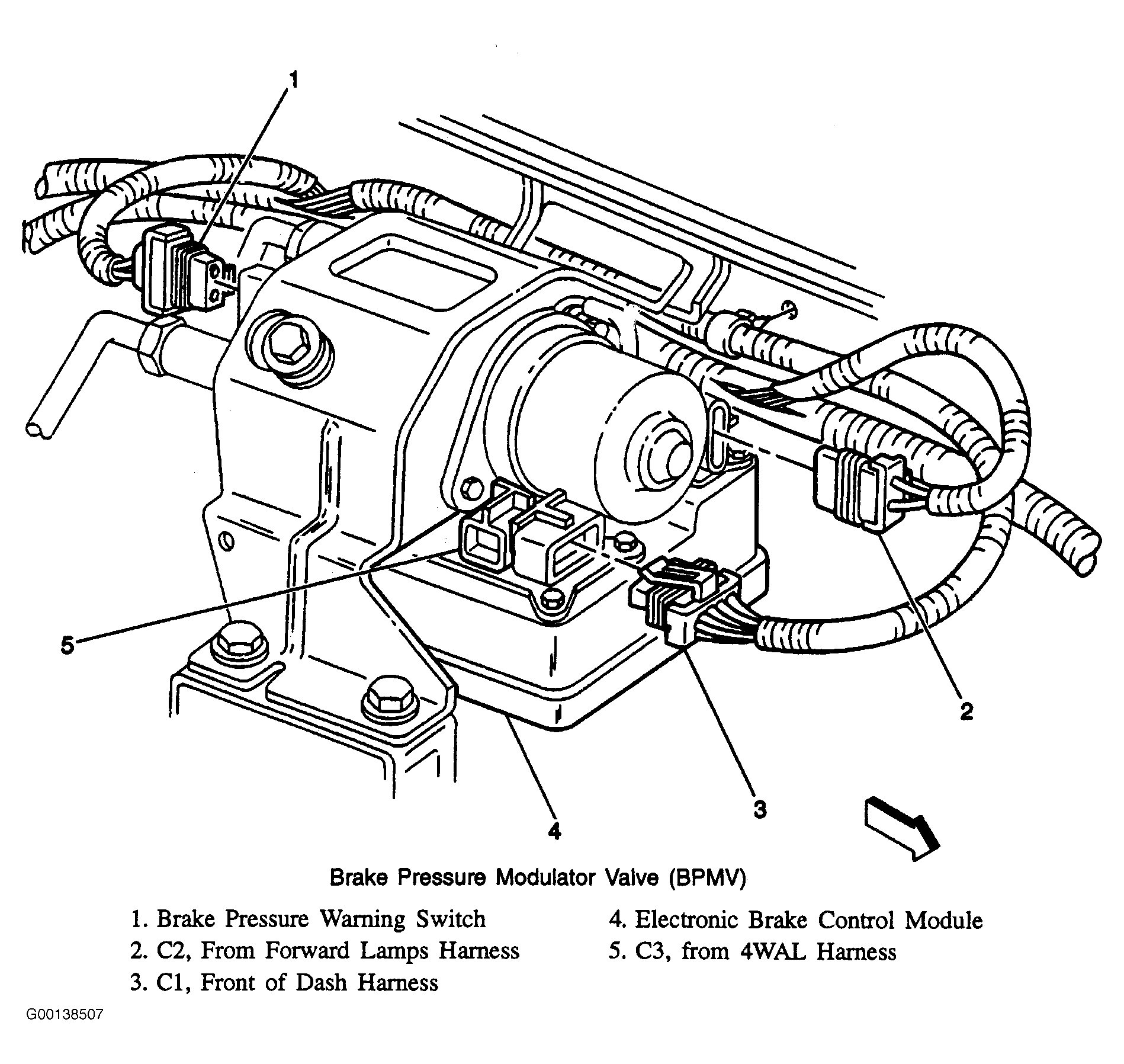

| Brake Pressure Modulator Valve (BPMV) | Driver Side Of Engine Compartment Above Wheel House Fig 1 & Fig 5 |
| Data Link Connector (DLC) | Lower Driver Side Of Instrument Panel Fig 2 |

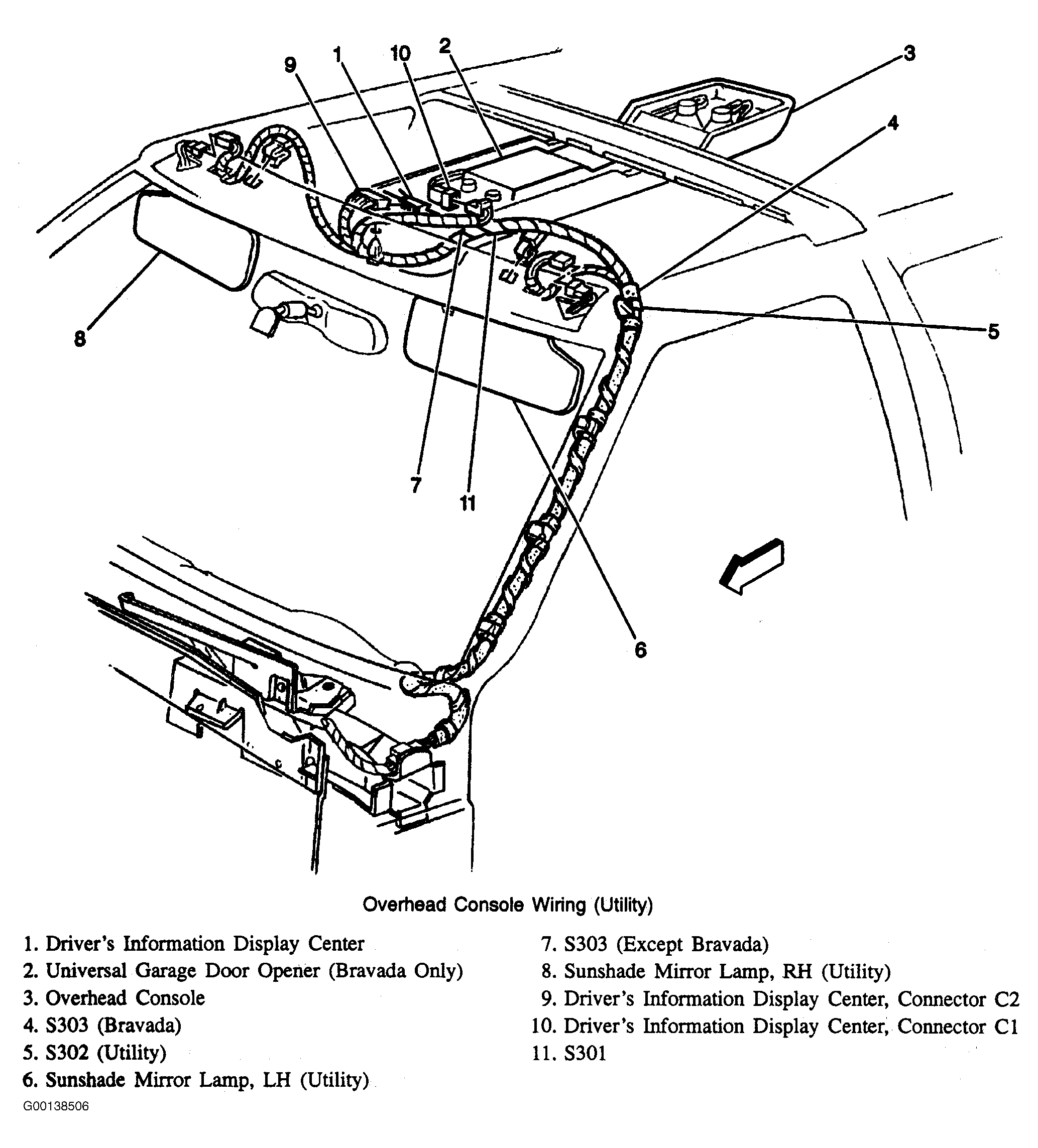

| Driver Information Display Center (DIDC) | Front Of Overhead Console Fig 3 |

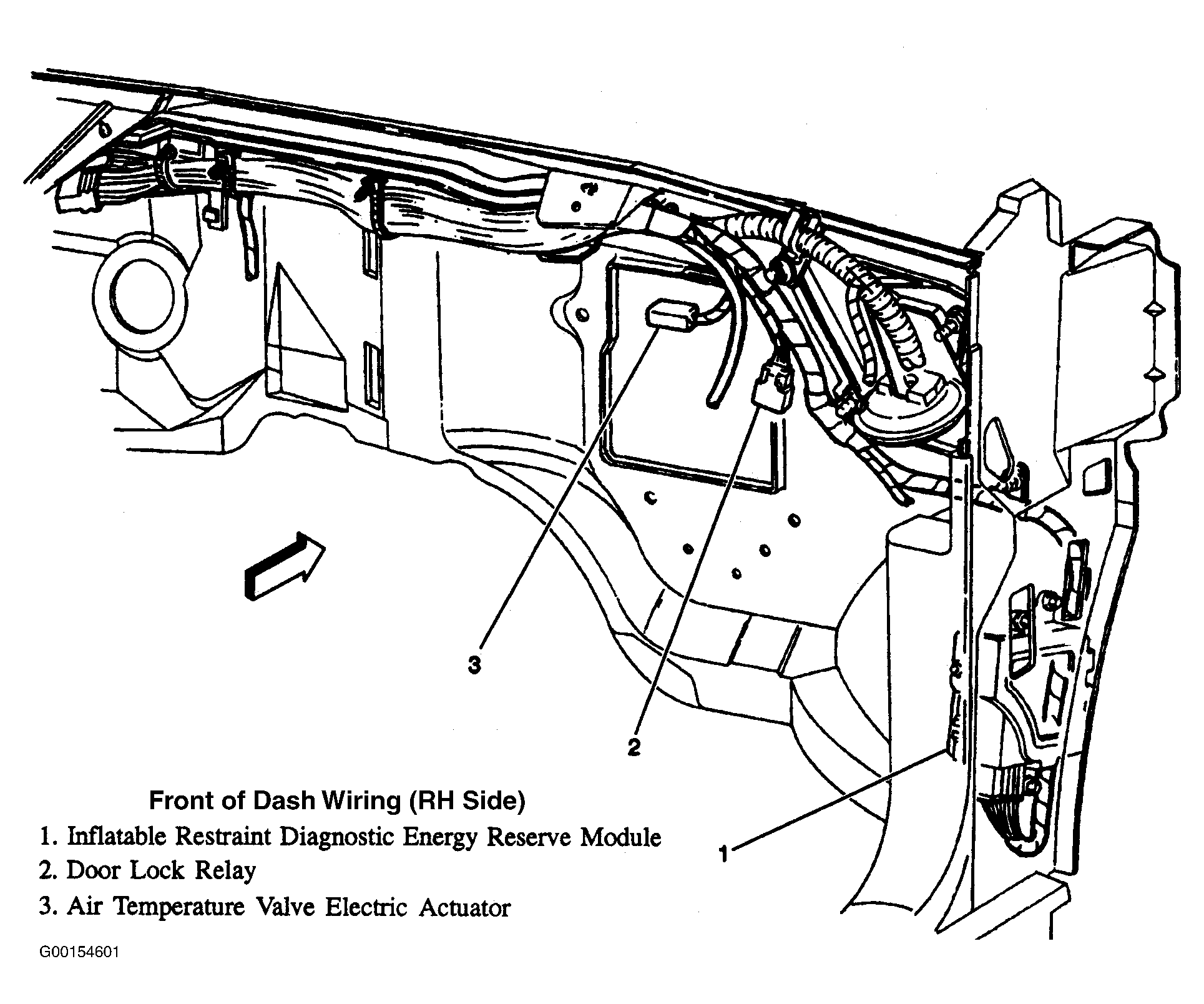

| Inflatable Restraint Diagnostic Energy Reserve Module (DERM) | Behind Passenger Side Kick Panel Fig 4 |

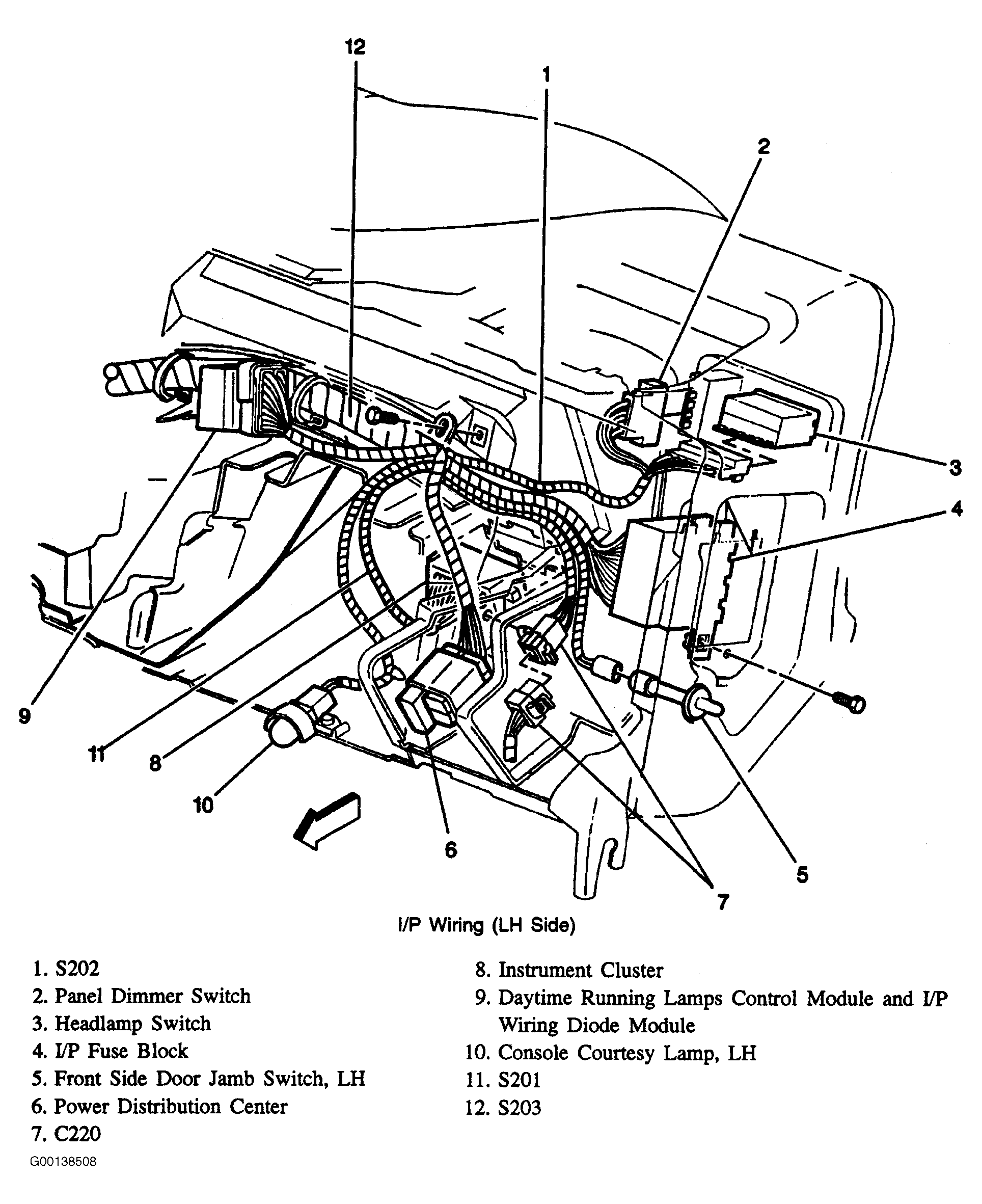

| Instrument Panel Fuse Block (IPFB) | Driver Side Of Instrument Panel Fig 6 |

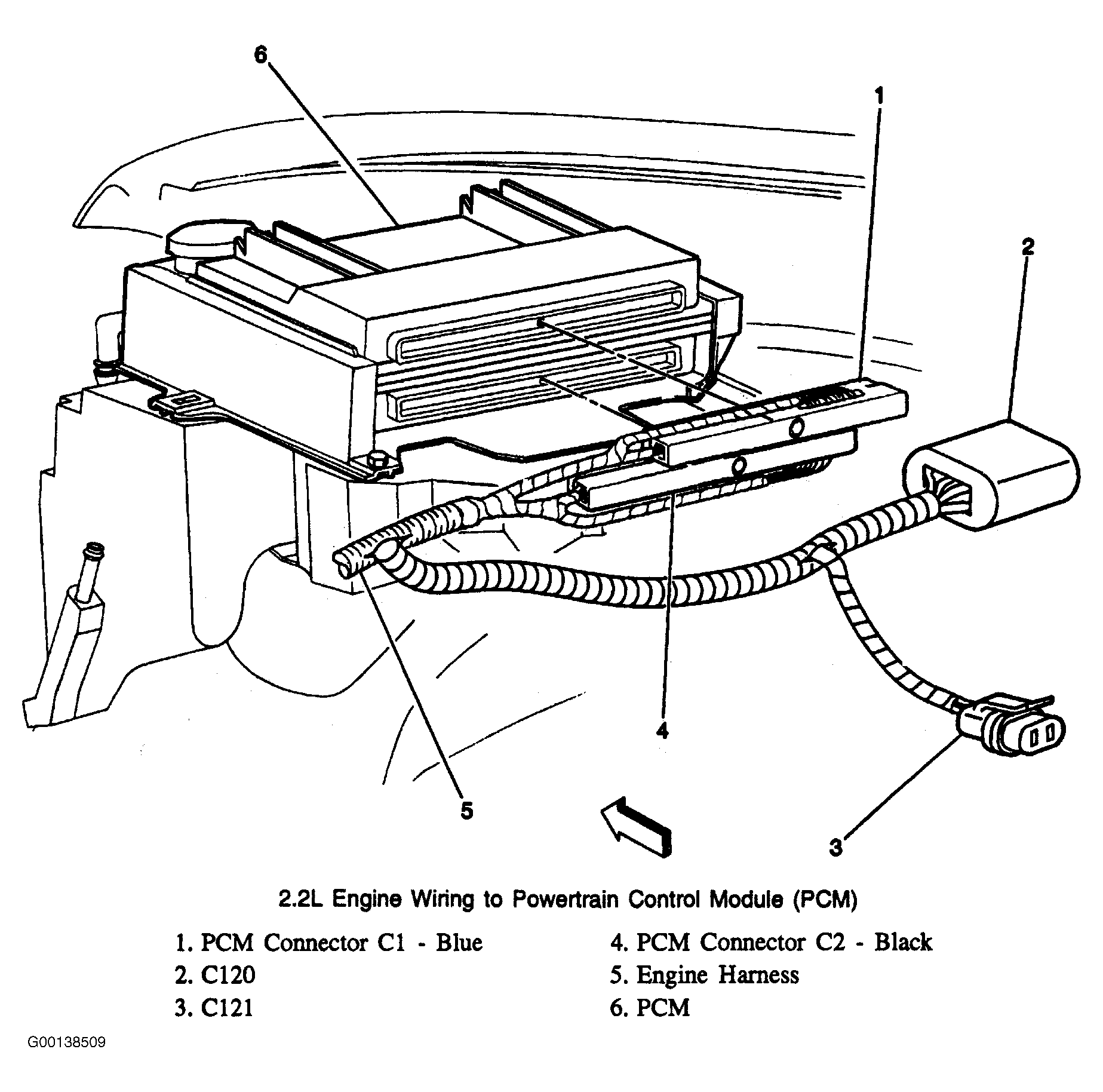

| Powertrain Control Module (PCM) | Passenger Side Of Engine Compartment Fig 7 |

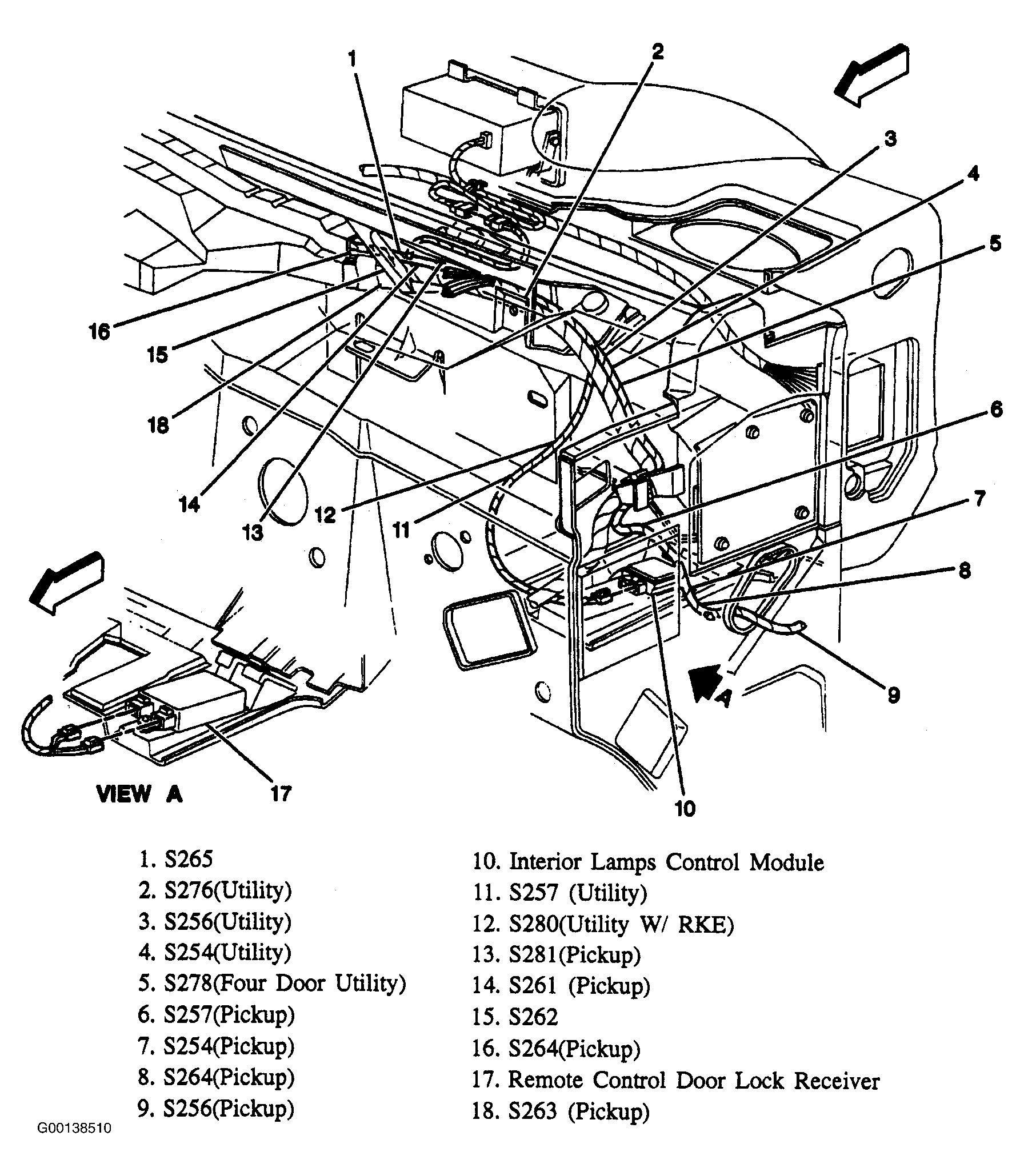

| Remote Control Door Lock Receiver (RCDLR) | Behind Lower Driver Side Of Instrument Panel, Near Parking Brake Fig 8 |

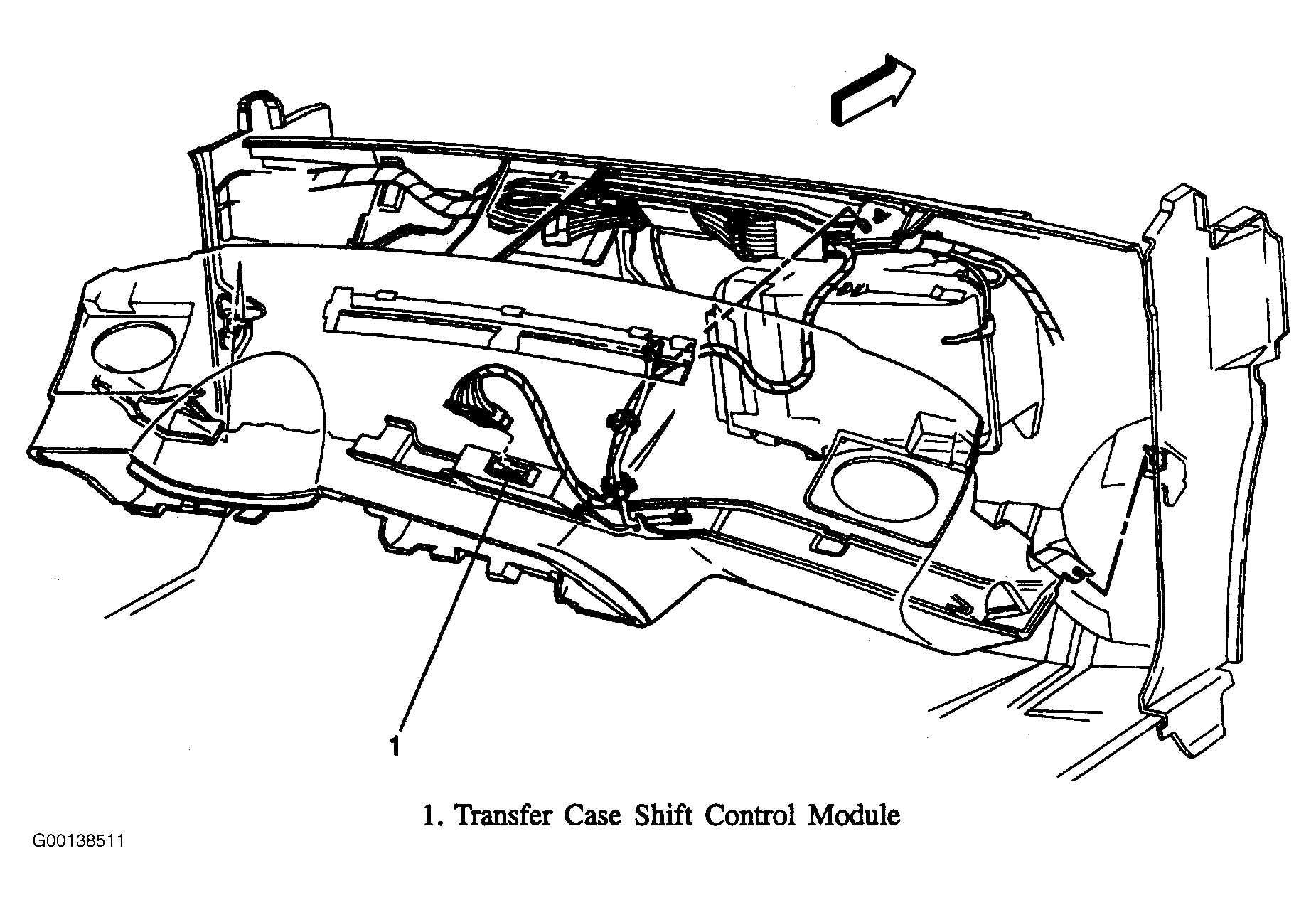

| Transfer Case Control Module (TCCM) | Behind Center Of Instrument Panel Fig 9 |

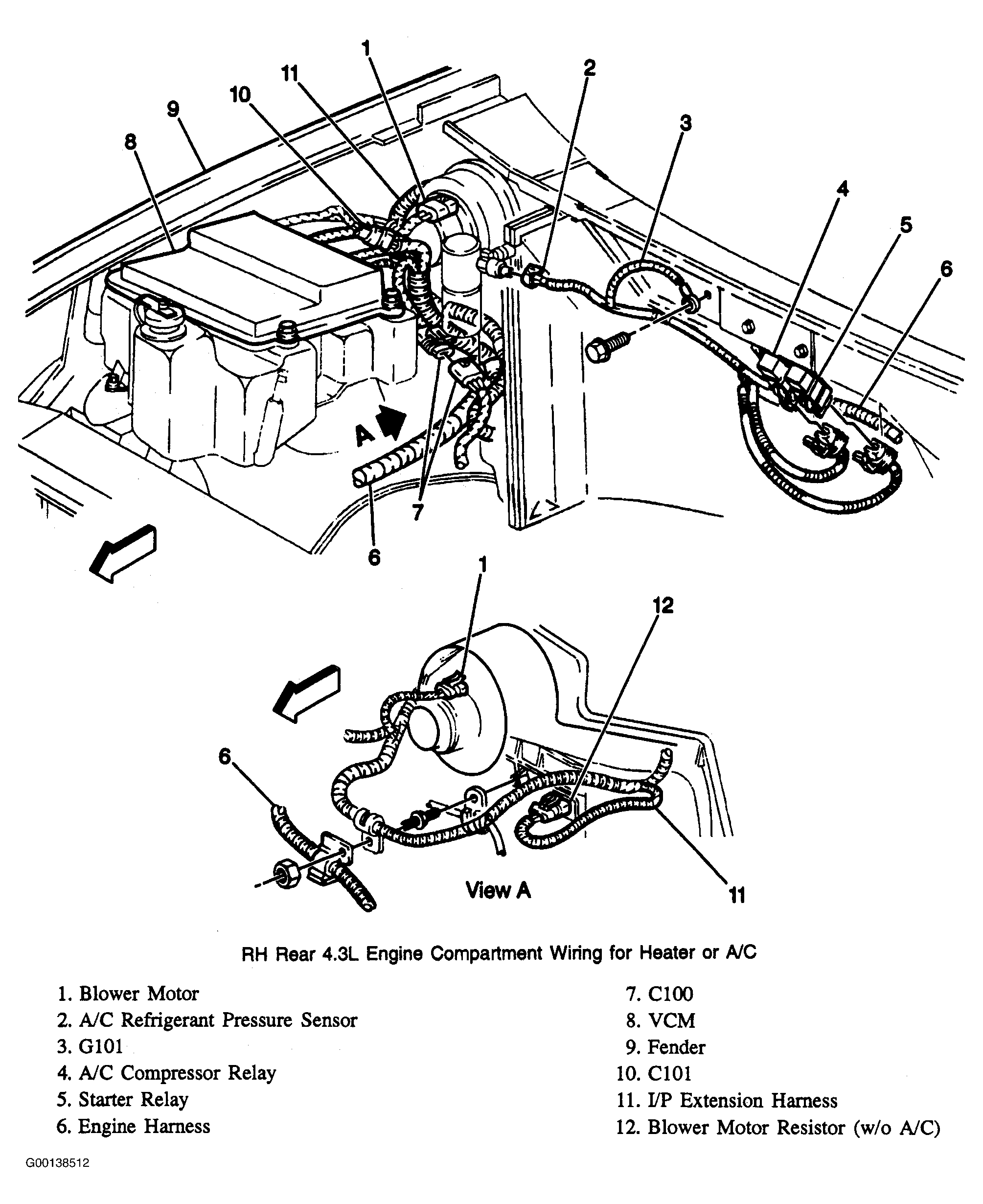

| Vehicle Control Module (VCM, 4.3L Engine) | Passenger Side Of Engine Compartment Fig 10 |

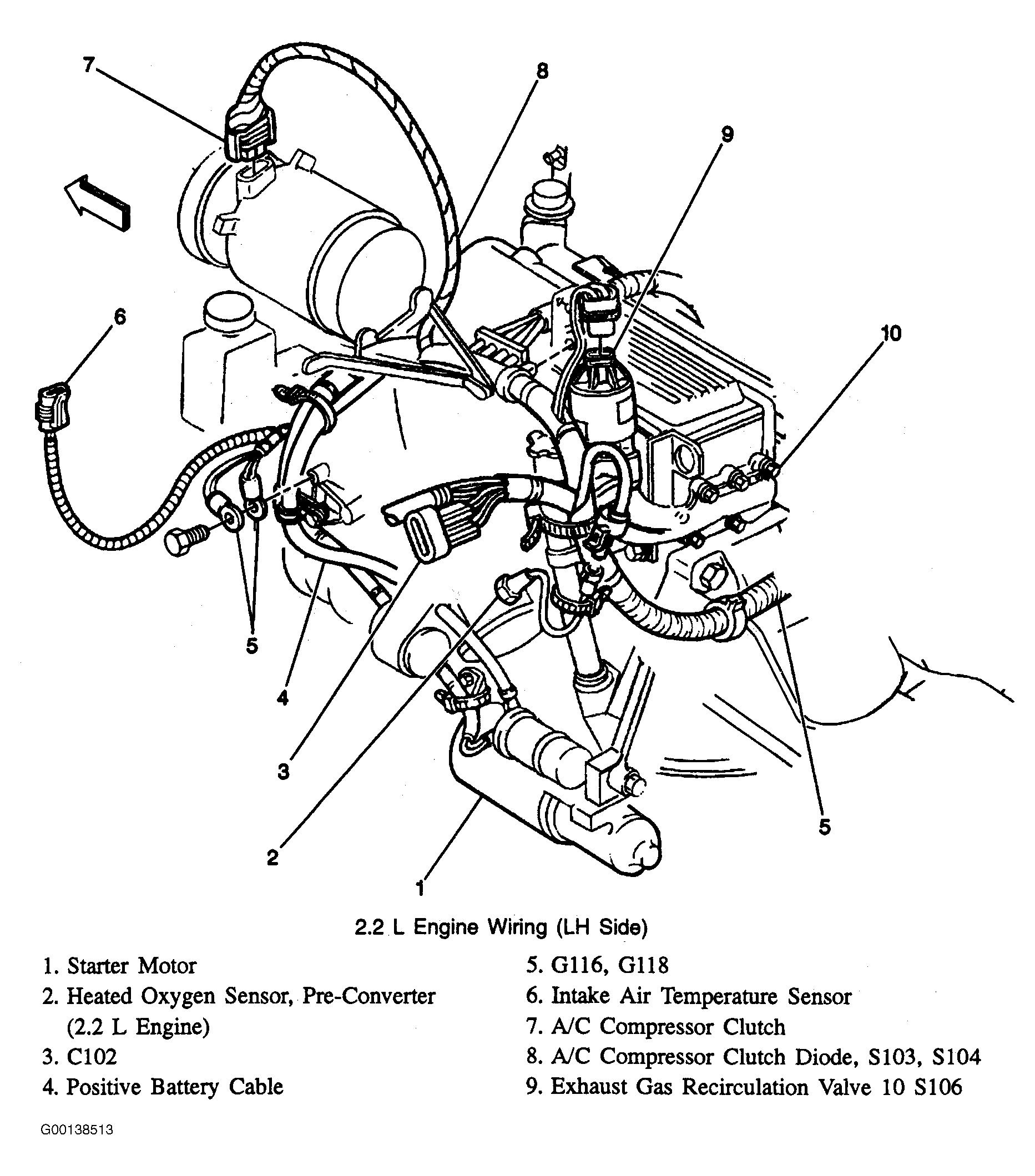

| C102 (15 Terminals, 2.2L Engine) | Engine Harness To Front Of Dash Harness, Driver Rear Of Engine Compartment Above Brake Booster Fig 11 |
| C120 (15 Terminals, 2.2L Engine) | Engine Harness To Instrument Panel Harness, Near PCM On Passenger Side Of Engine Compartment Fig 7 |

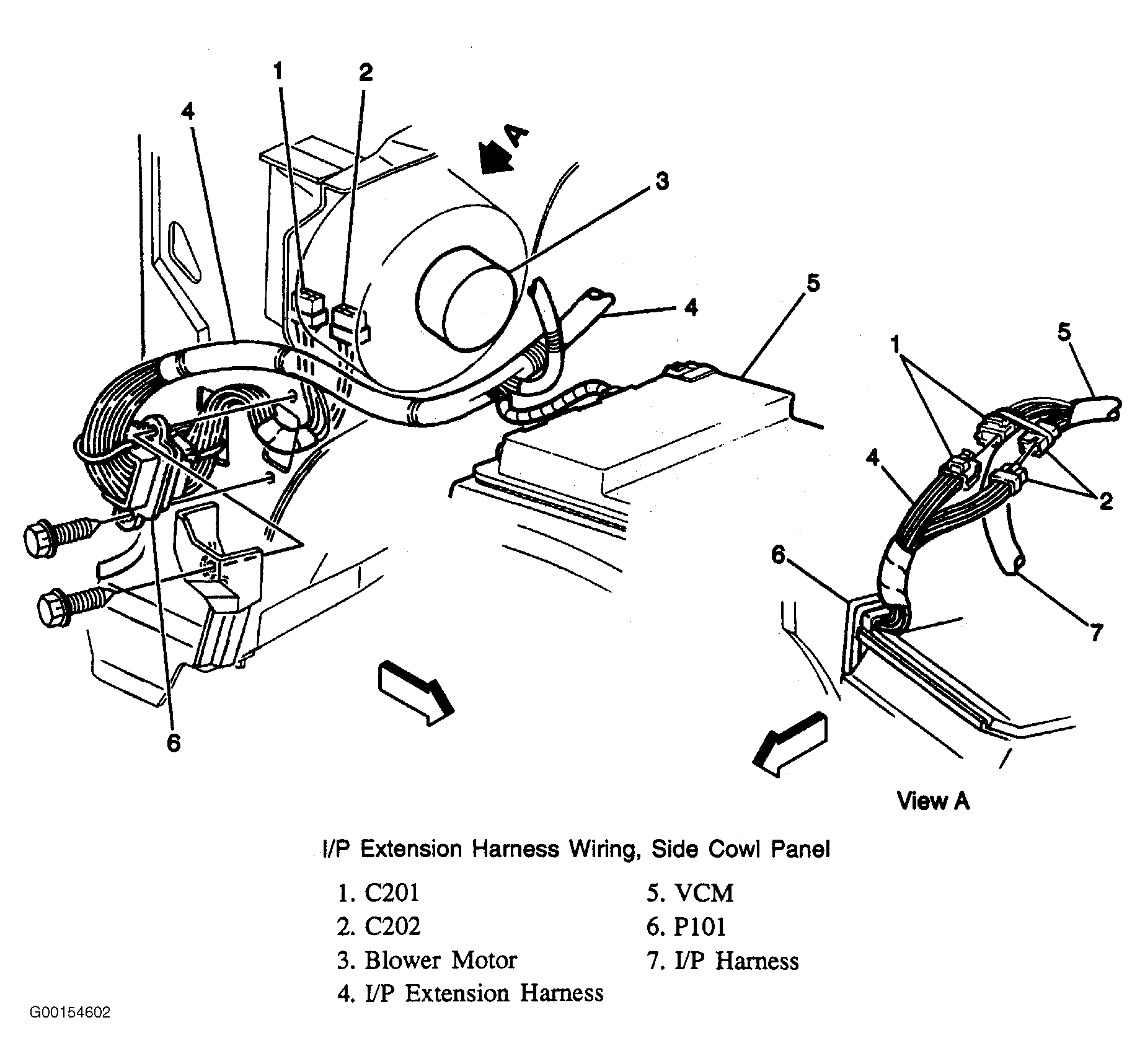

| C201 (23 Terminals) | Instrument Panel Harness To Instrument Panel Extension Harness, Behind Passenger Side Of Instrument Panel Fig 12 |

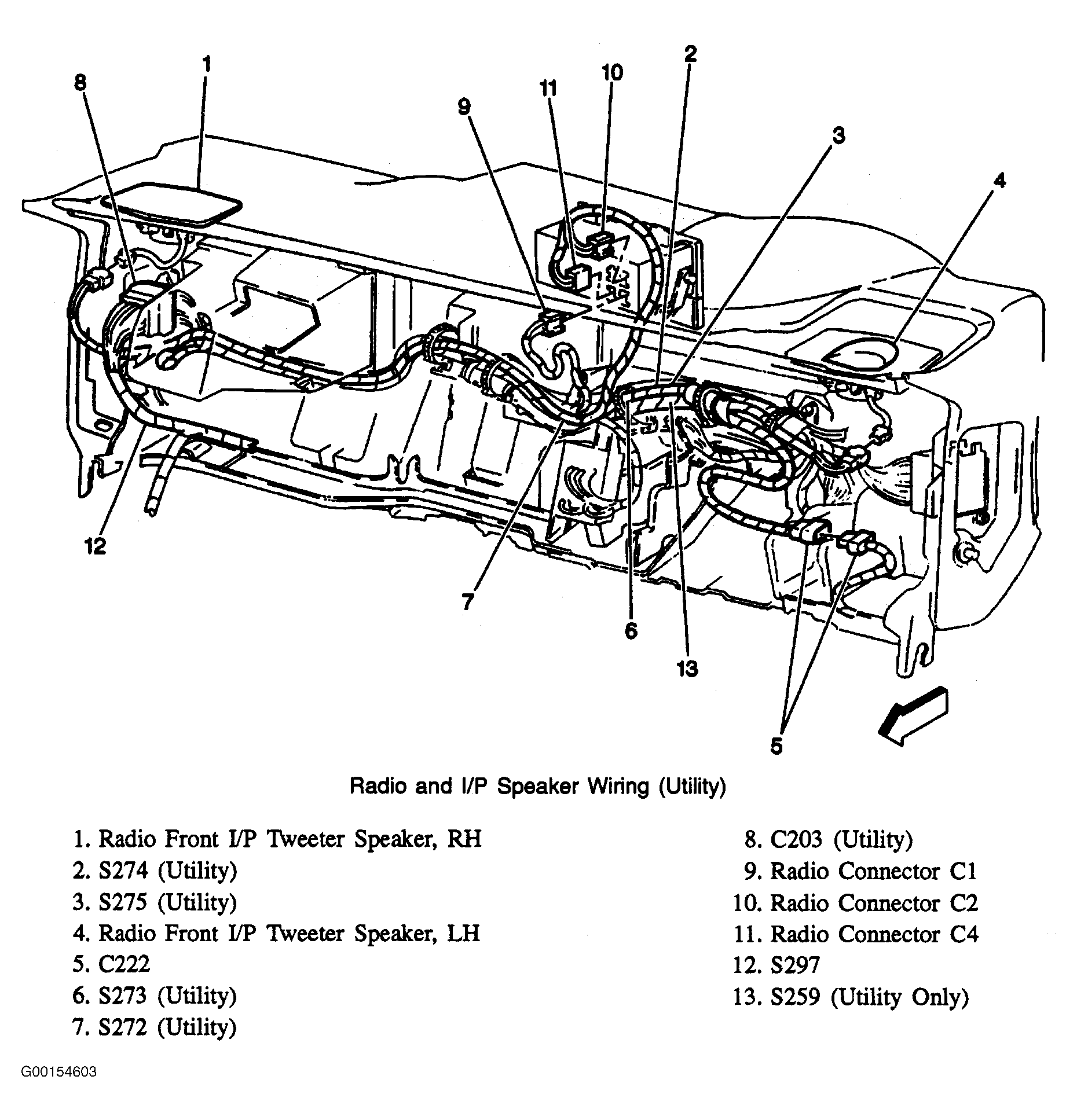

| C203 (56 Terminals - Utility) | Front Of Dash Harness To Instrument Panel Harness, Behind Passenger Side Of Instrument Panel Fig 13 |

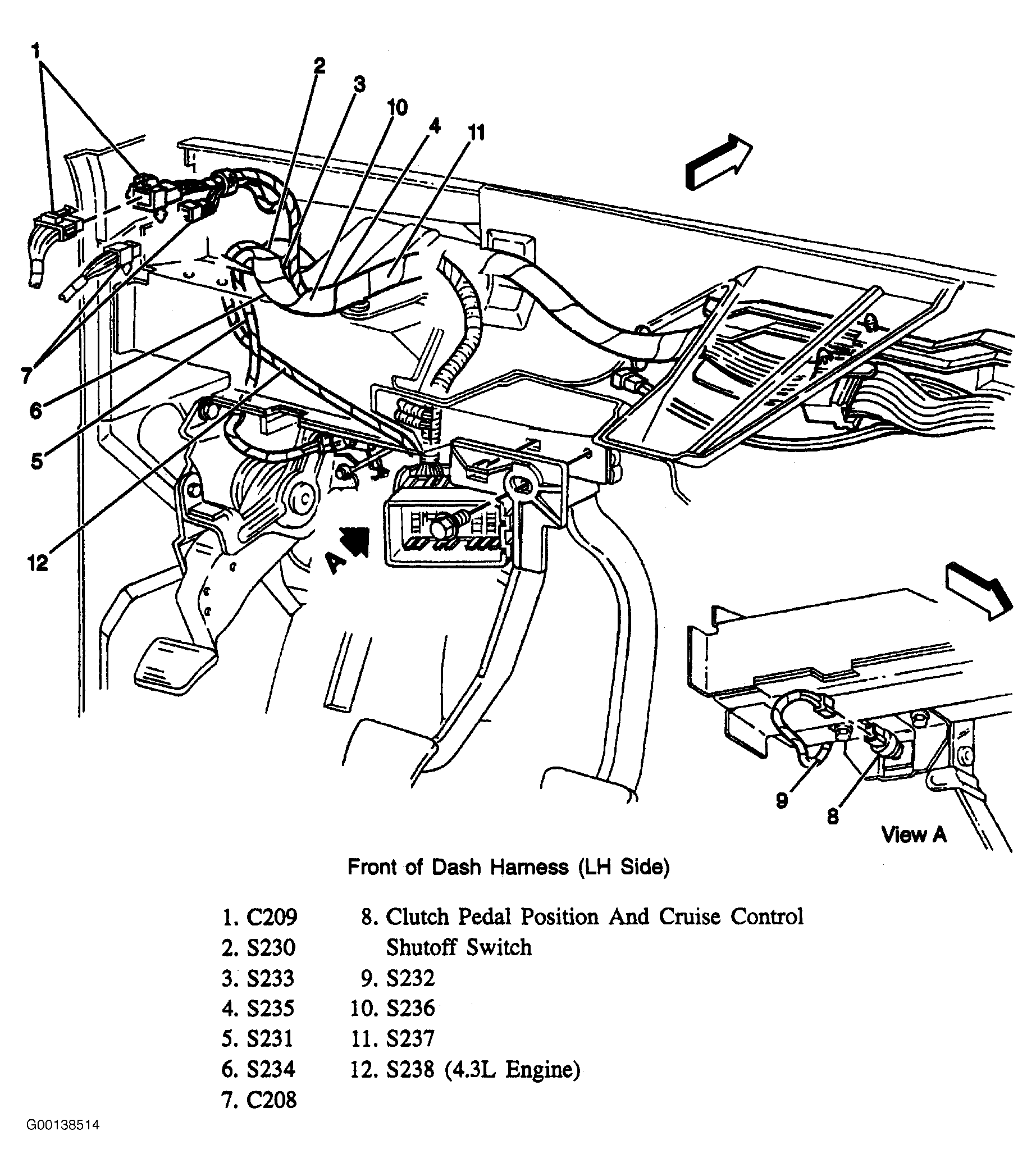

| C209 (10 Terminals) | Front Of Dash Harness To Dome Lamp Harness Connector, Behind Upper Driver Side Of Instrument Panel Fig 14 |

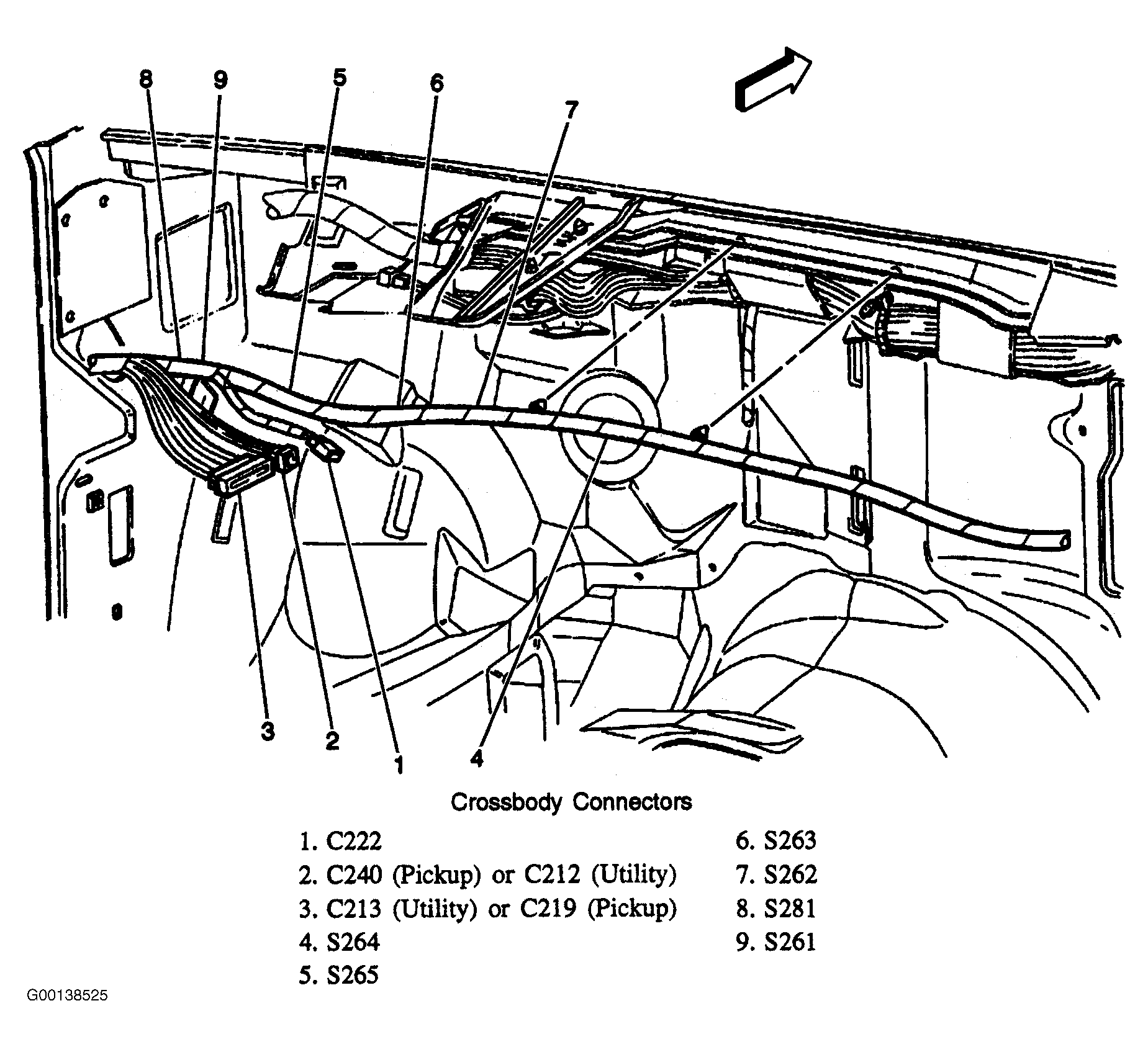

| C213 (23 Terminals) | Front Of Dash Harness To Cross Body Harness, Top Center Of Instrument Panel Fig 15 |
| C218 (1 Terminal) | Front Of Dash Harness To Cross Body Harness, Top Center Of Instrument Panel |

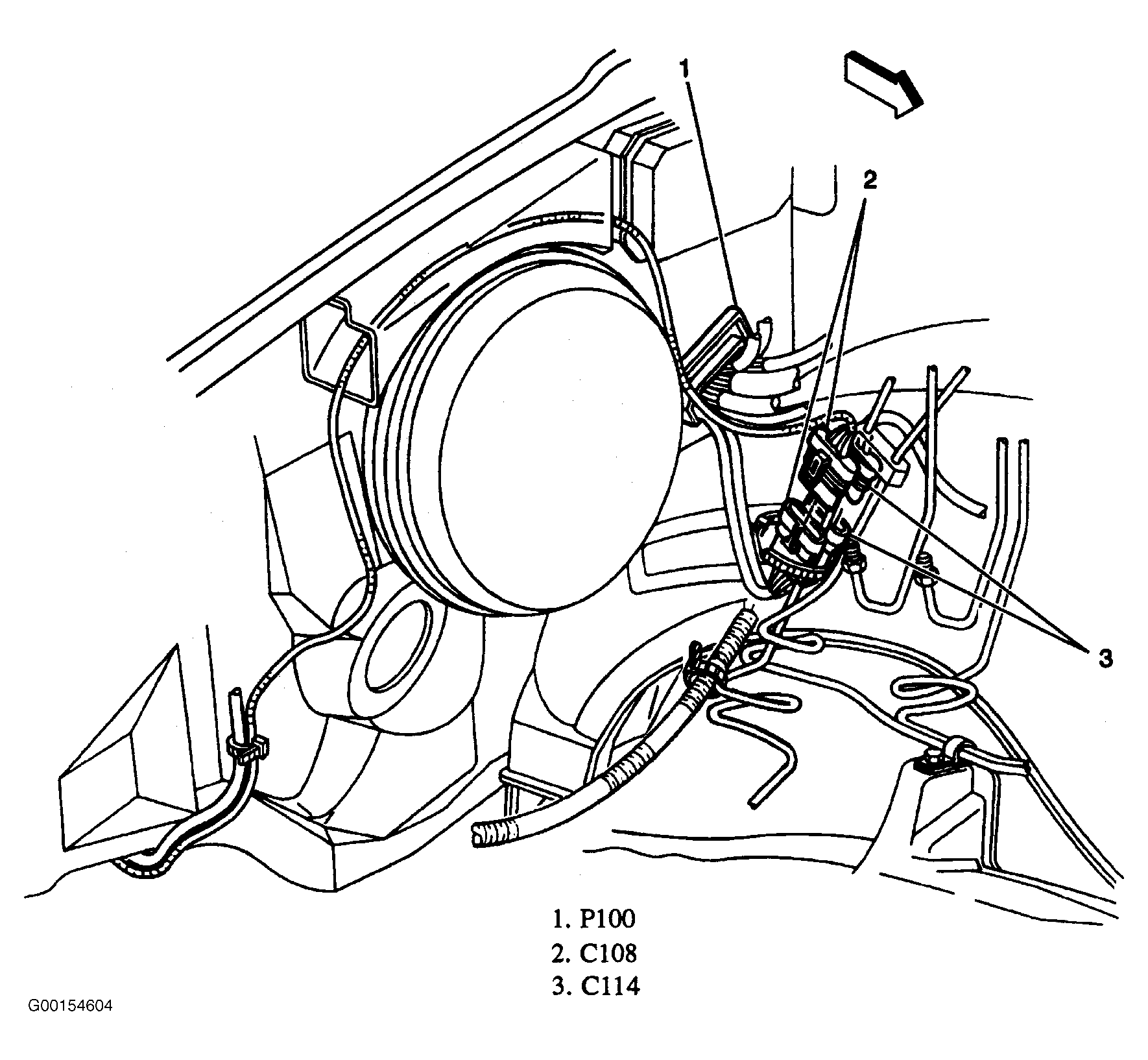

| P100 | At Cowl On Driver Rear Of Engine Compartment Fig 16 |
| P101 | Rear And Below Blower Motor Fig 12 |

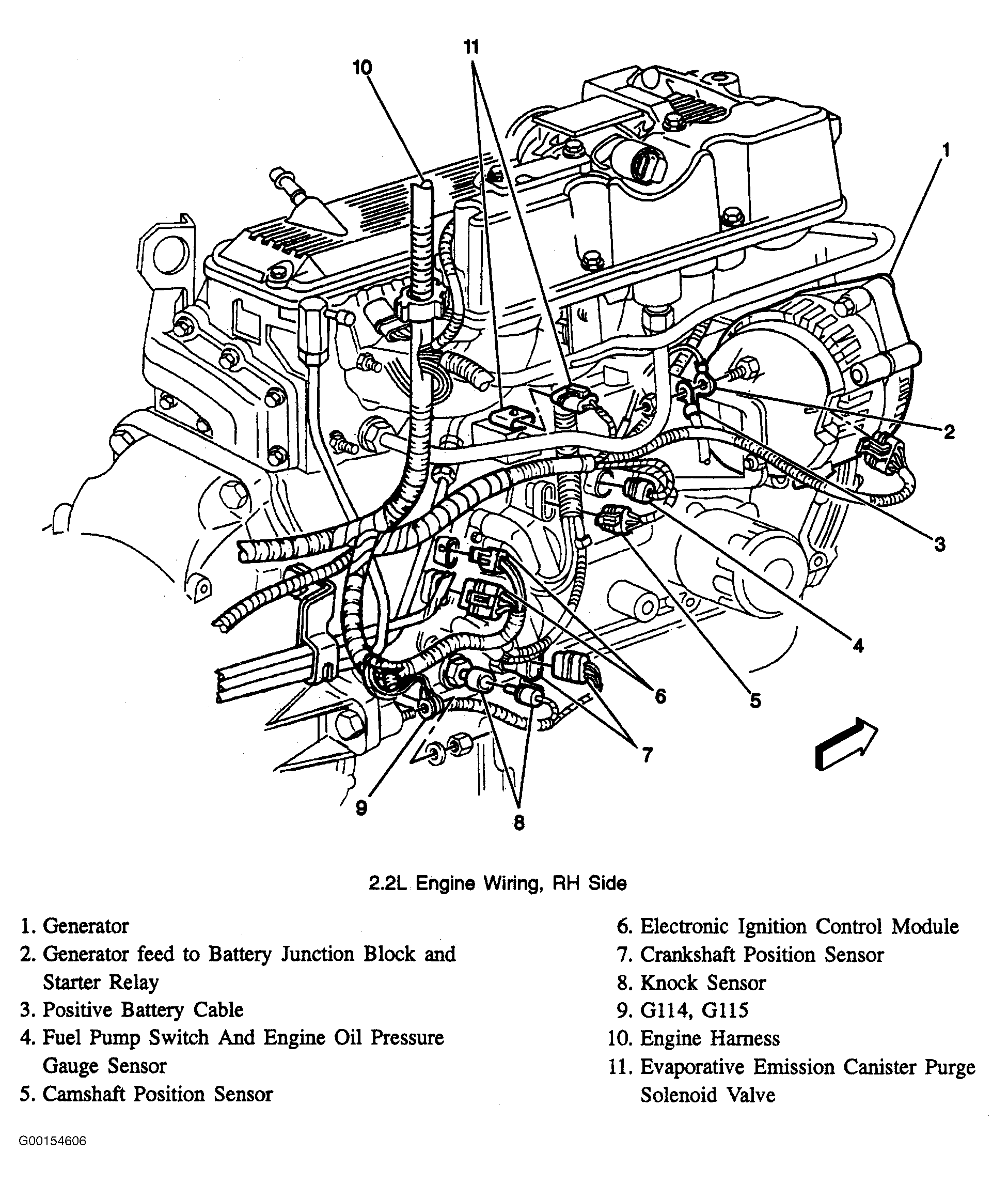

| G102 (2.2L Engine) | Driver Side Of Engine, Below Exhaust Manifold Fig 17 |

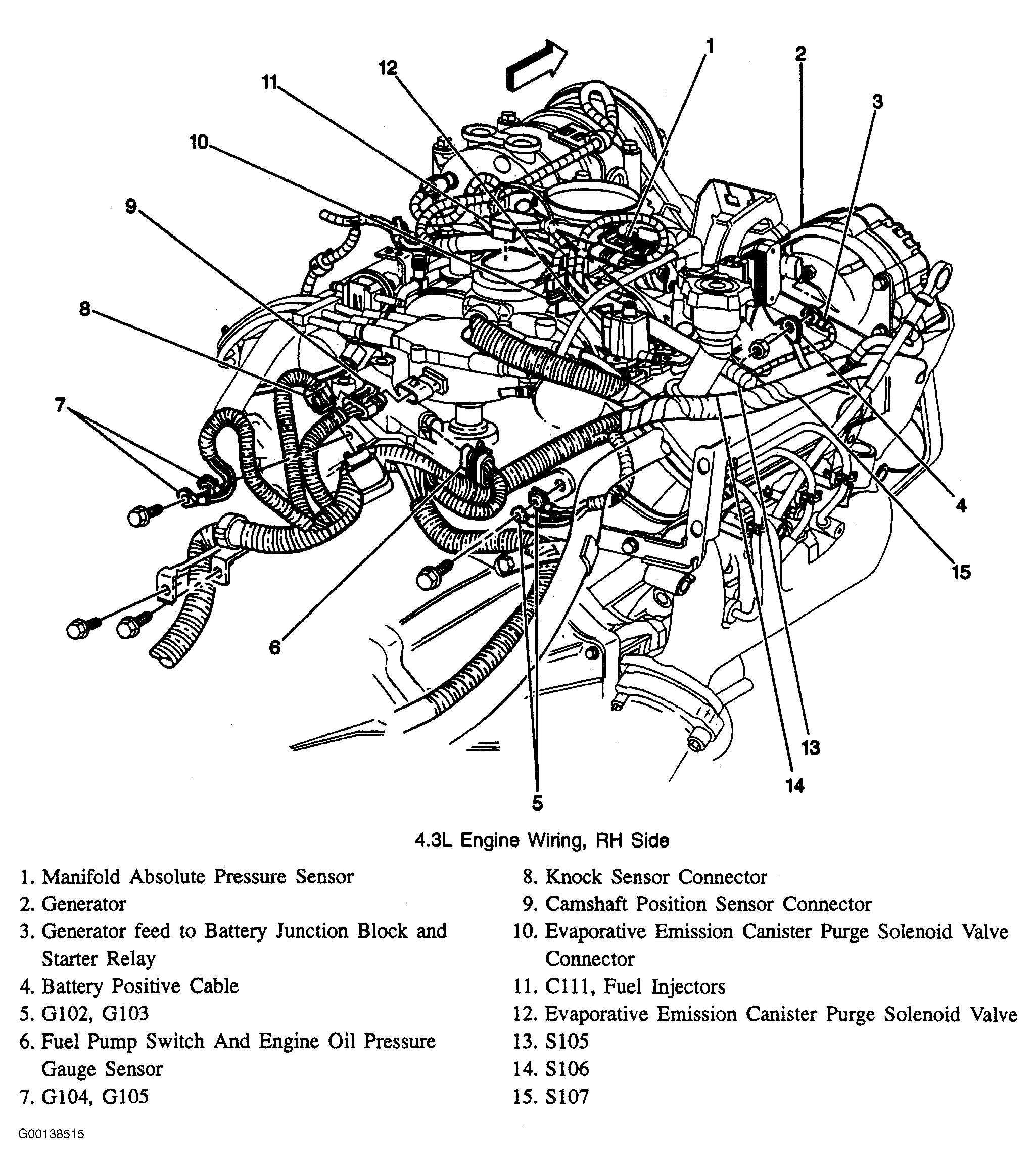

| G102 (4.3L Engine) | Passenger Rear Of Engine, On Cylinder Head Fig 17 |
| G104 (4.3L Engine) | Driver Rear Of Cylinder Head Fig 17 |

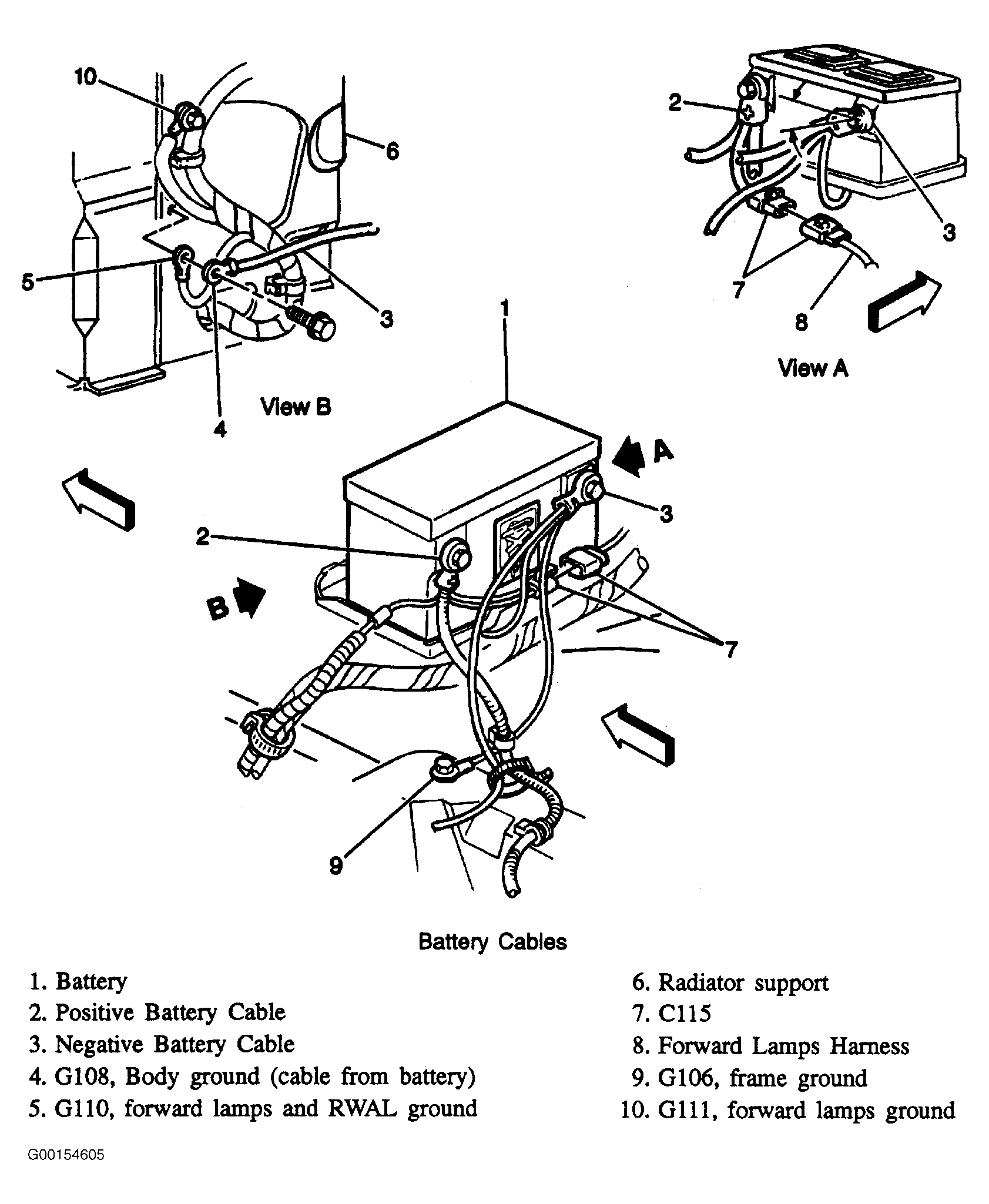

| G106 | Battery Harness, Passenger Front Frame Near Wheel Speed Sensor Connector Fig 18 |

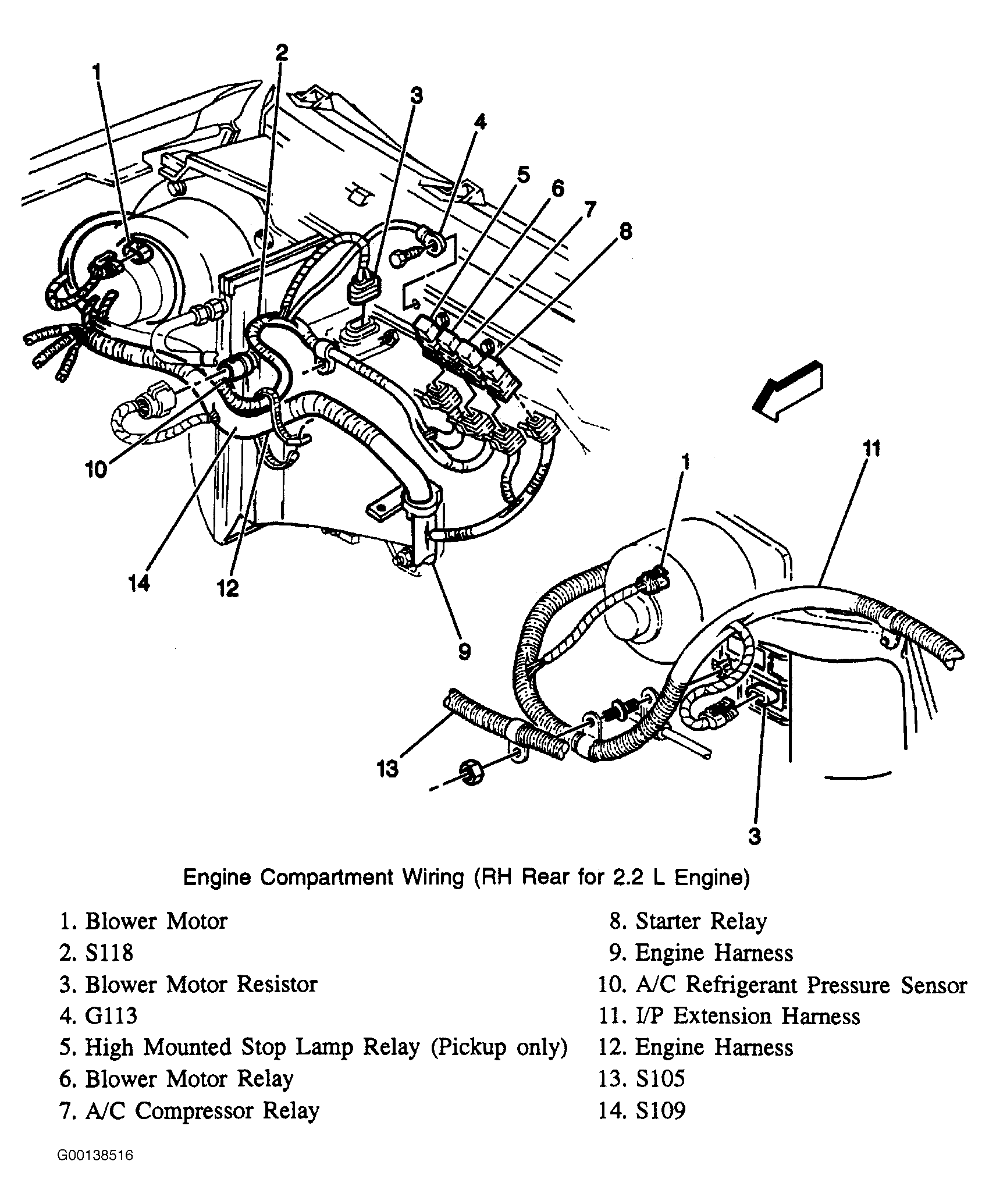

| G113 (2.2L Engine) | Driver Rear Of Engine Compartment, Left Of A/C Compressor Relay Fig 19 |
| G115 (2.2L Engine) | Driver Rear Of Engine Compartment, Below Crankshaft Position Sensor Fig 20 |
| S109 (2.2L Engine) | Engine Harness, Near Breakout To Starter & Compressor Relays Fig 19 |

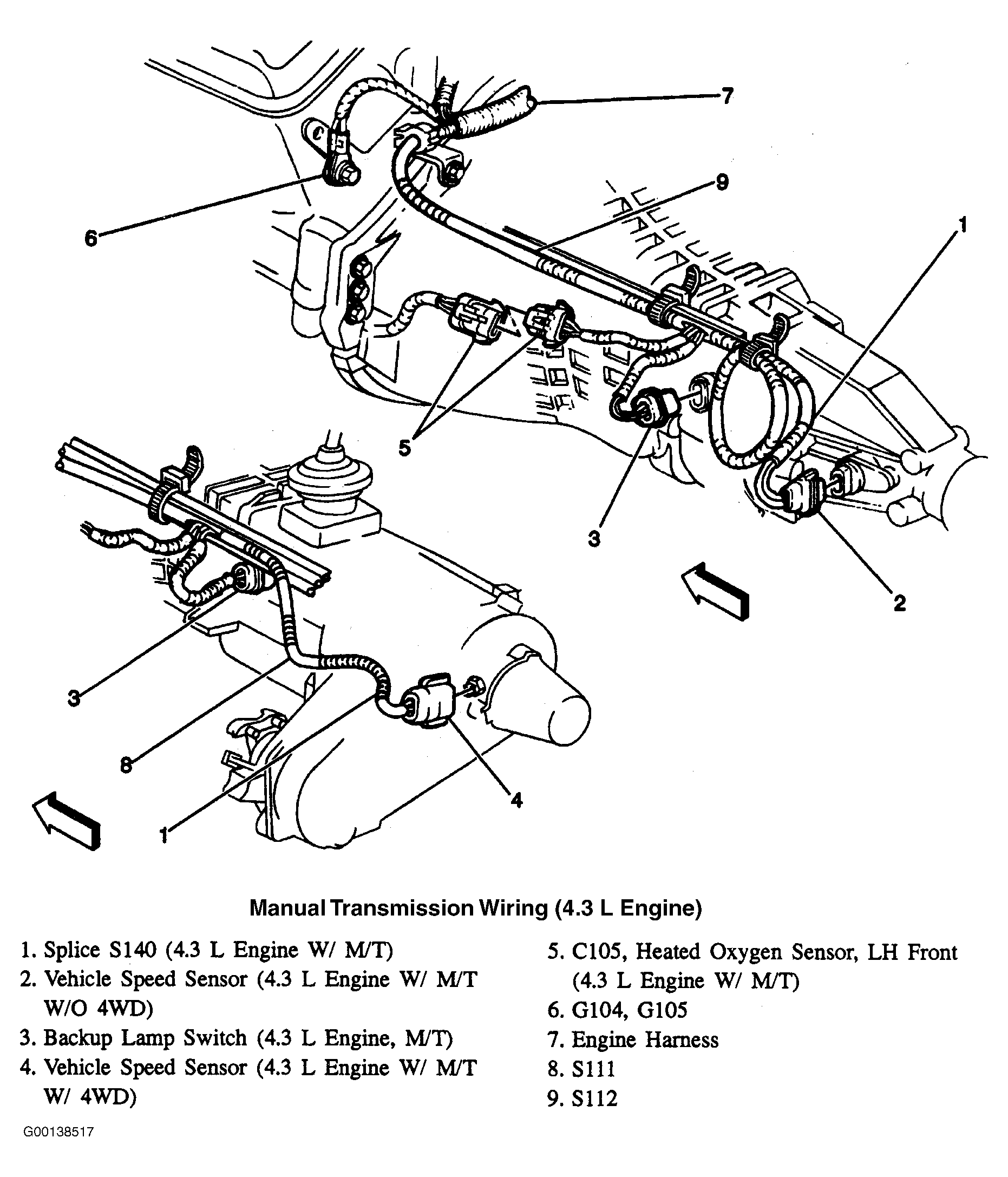

| S112 (4.3L Engine) | Engine Harness, Driver Side Of Engine Near C105 Breakout Fig 21 |

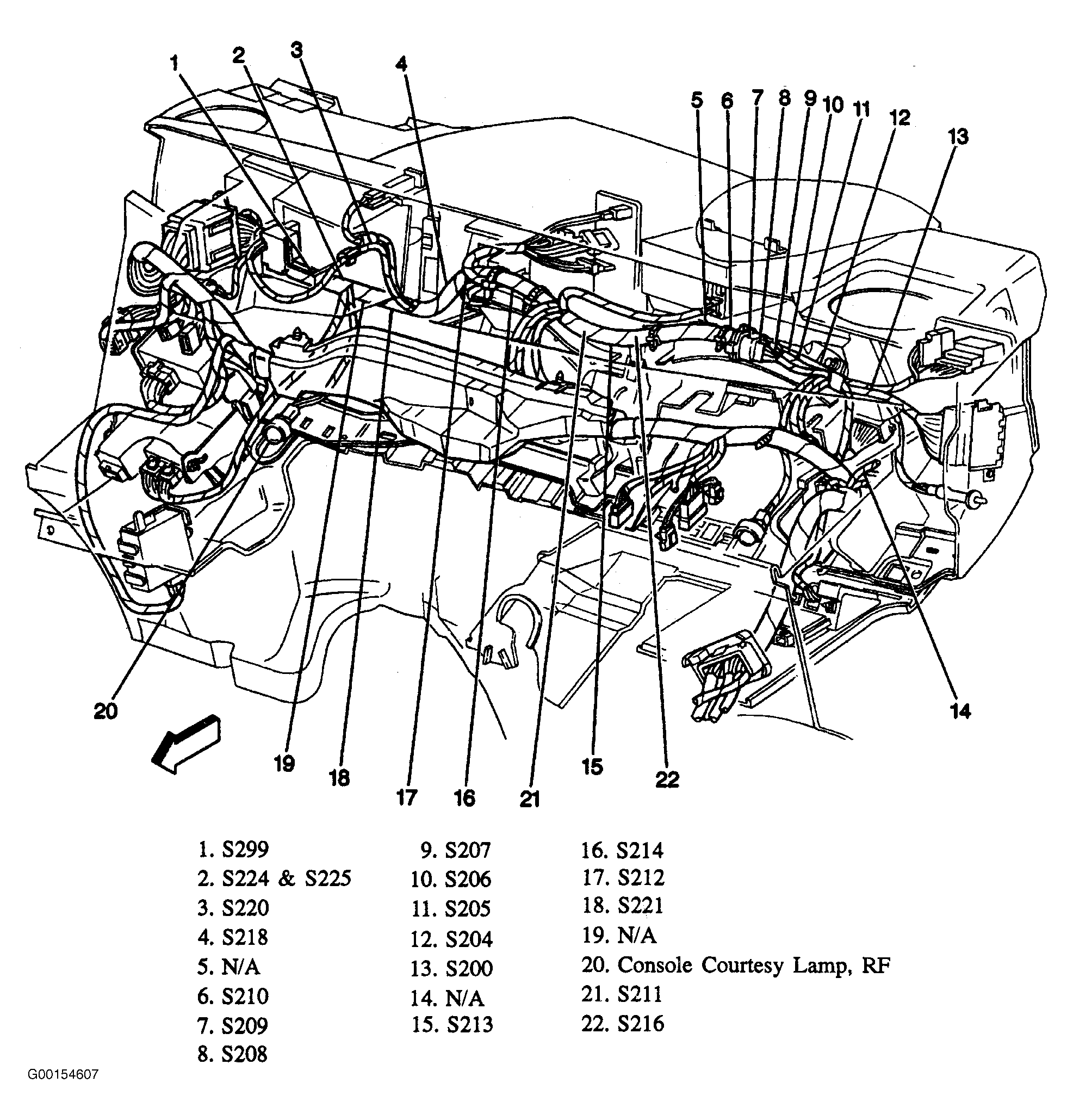

| S218 | Instrument Panel Harness, Near Relay Center Breakout Fig 22 |

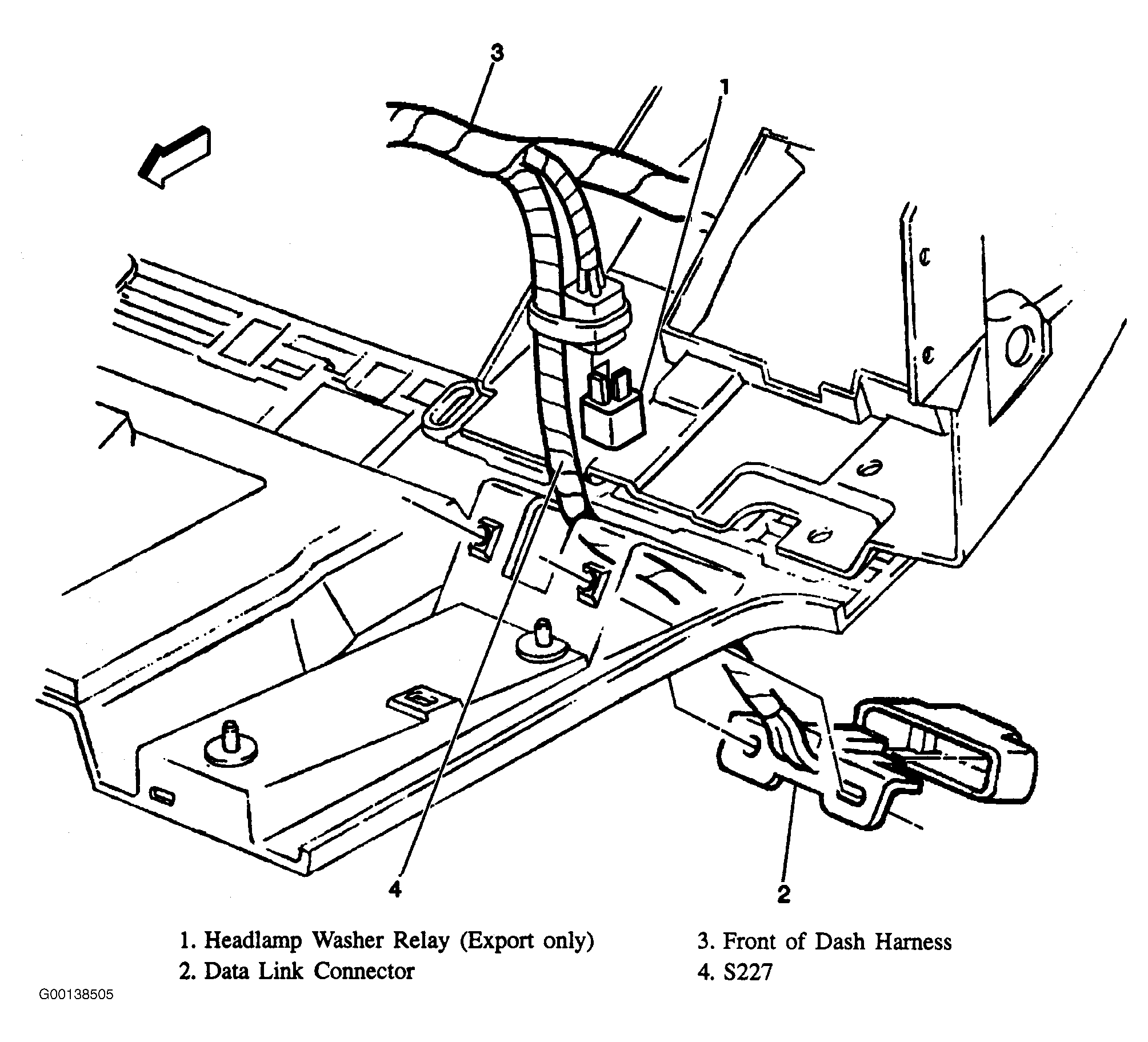

| S227 | Front Of Dash, On DLC Breakout Fig 2 |
| S230 | Front Of Dash Harness, Near P100 Fig 14 |

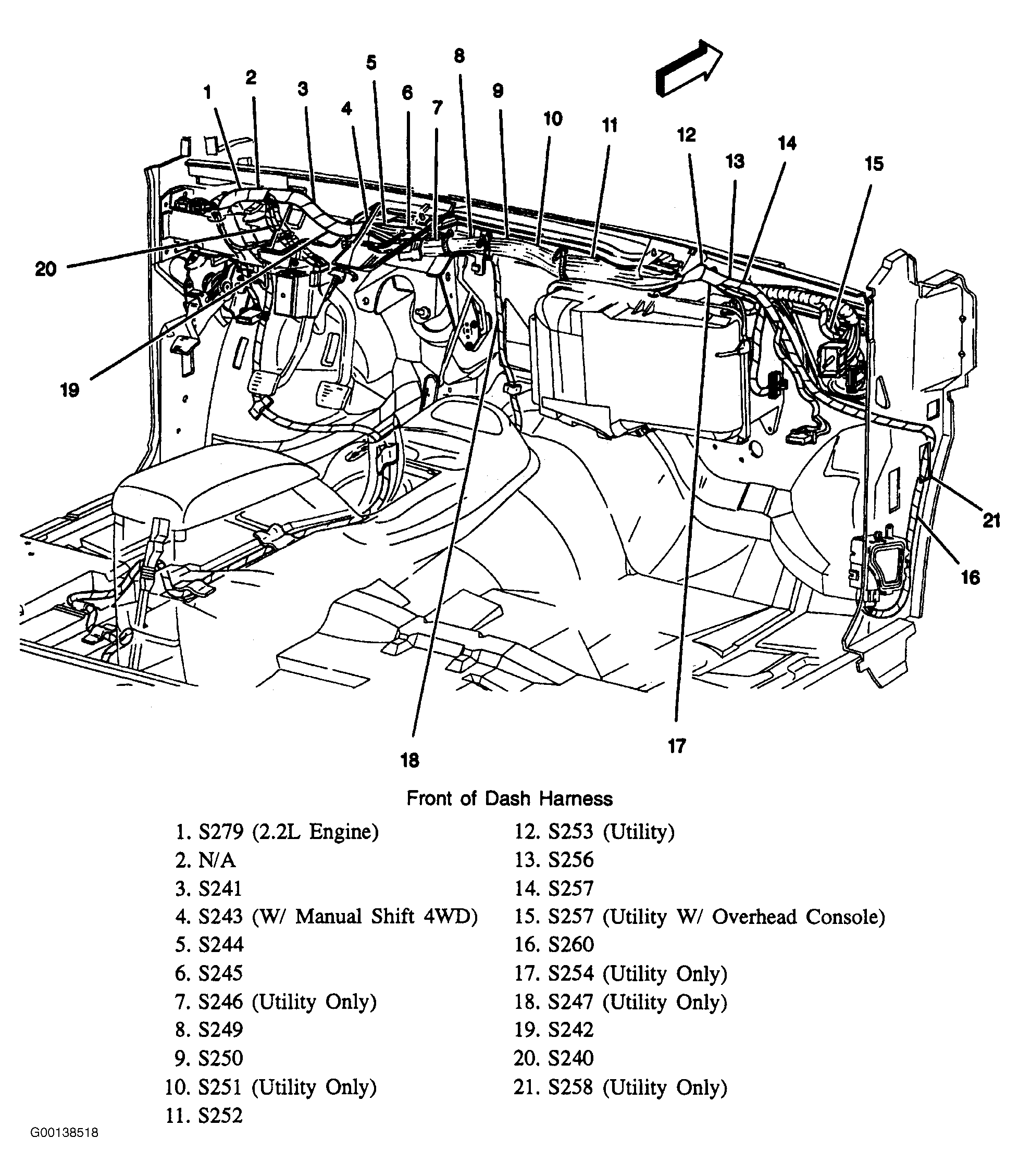

| S244 | Front Of Dash Harness, Near Steering Column Breakout Fig 23 |
