Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| Circuit Breaker (Power Accessory) | On main fuse block. |
| Circuit Breaker (Power Window) | On main fuse block. |
| Crank Fuse | On engine harness, right of steering column. |

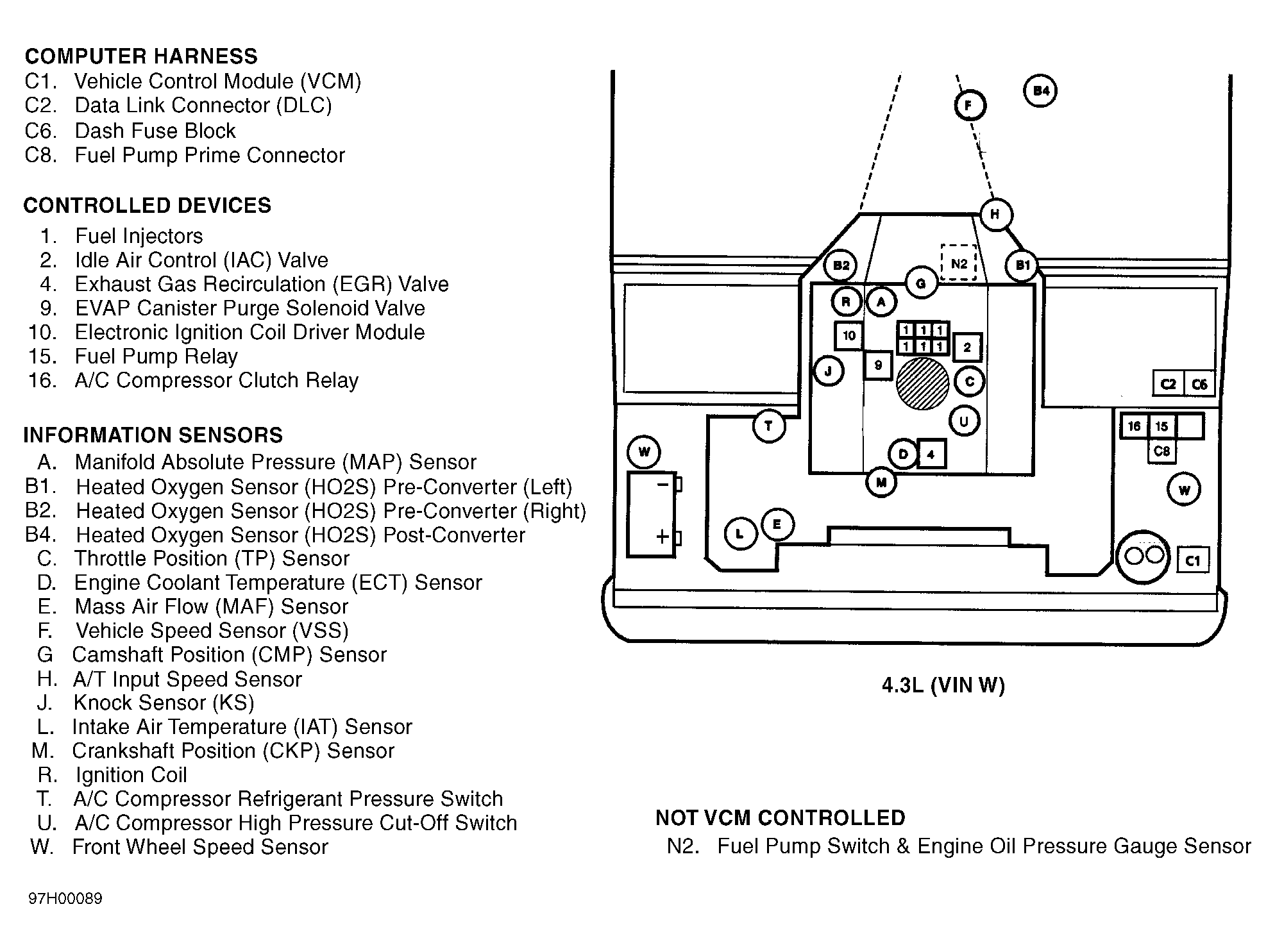

| Dash Fuse Block (4.3L VIN W) | Behind dash panel (body builder installed). See Figure. |

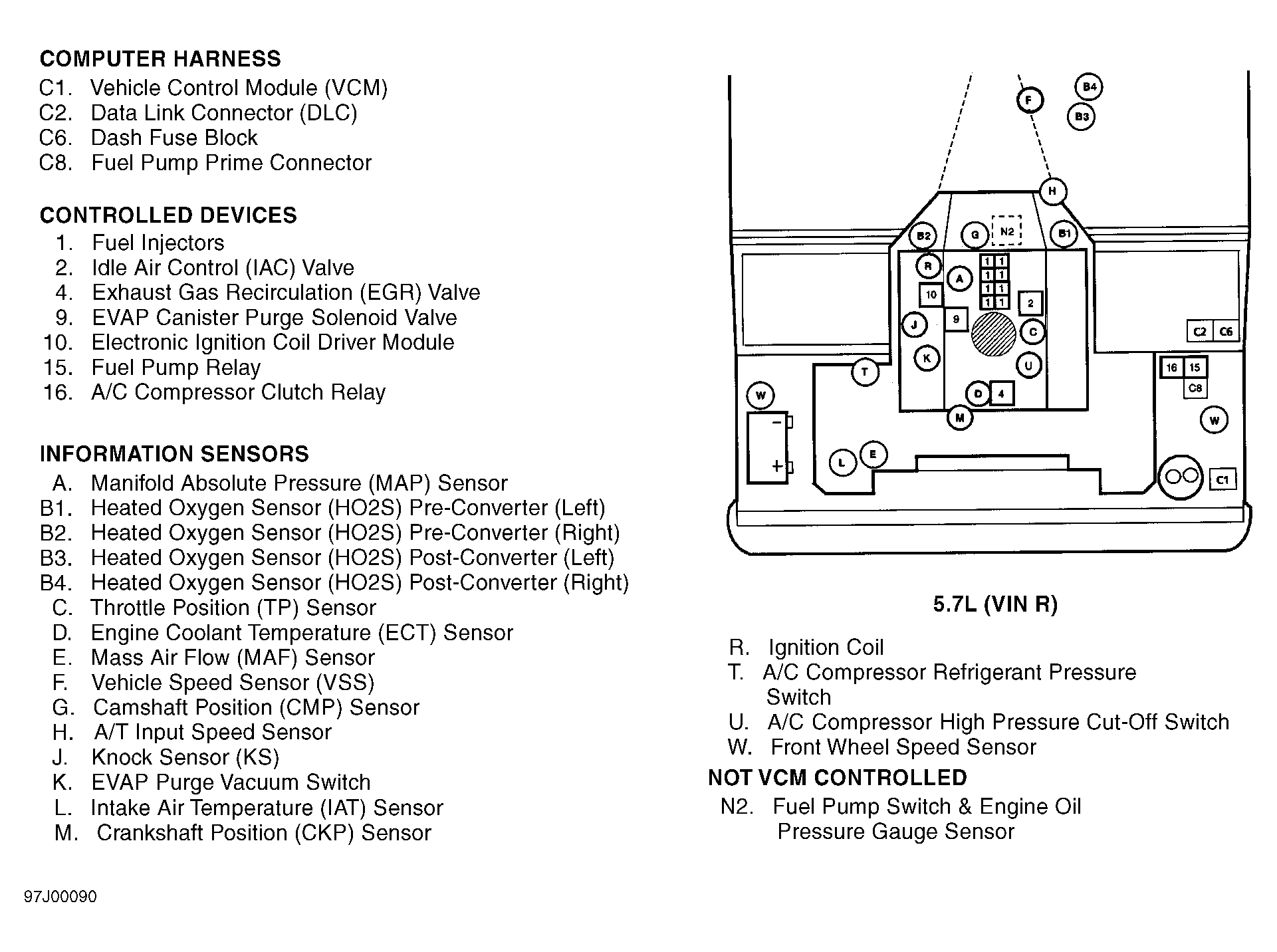

| Dash Fuse Block (5.7L VIN R) | Behind dash panel (body builder installed. See Figure. |
| Dash Fuse Block (6.5L VIN F) | Behind dash panel (body builder installed). |
| Dash Fuse Block (6.5L VIN Y) | Behind dash panel (body builder installed). |

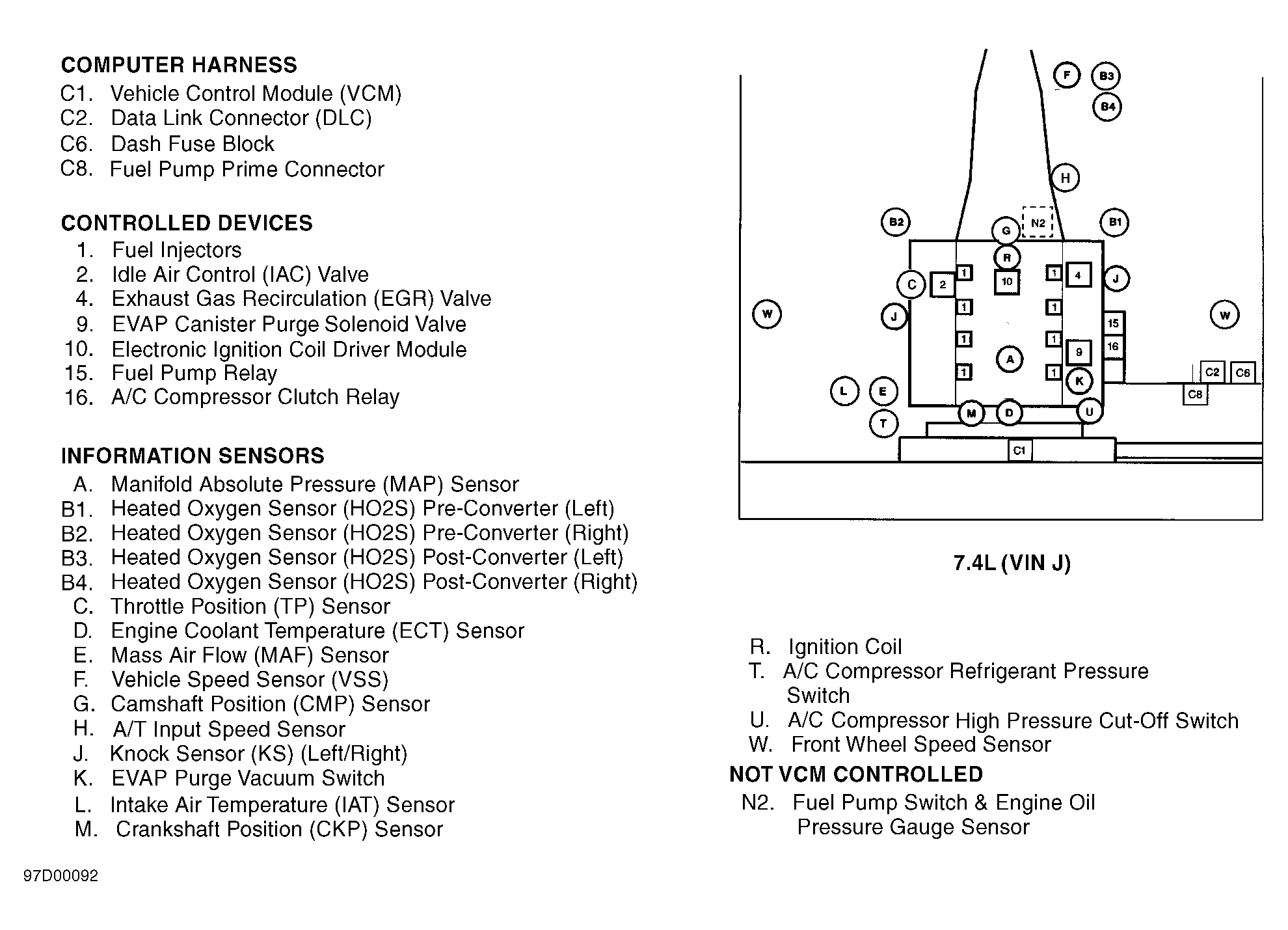

| Dash Fuse Block (7.4L VIN J) | Behind dash panel (body builder installed). See Figure. |

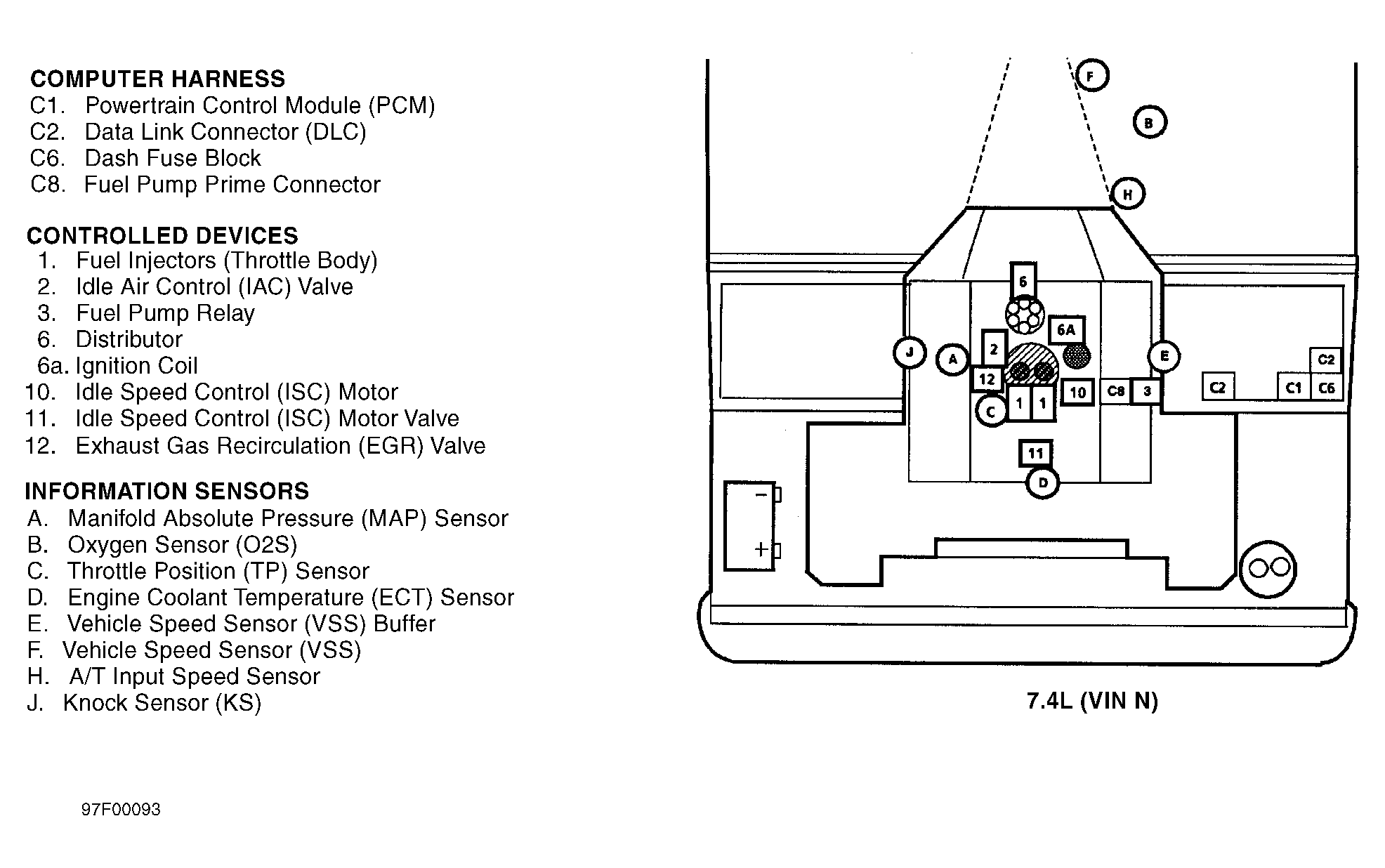

| Dash Fuse Block (7.4L VIN N) | Behind dash panel (body builder installed). See Figure. |
| Dash Fuse Block (Auxiliary) | Attached to lower side of main fuse block. |
| Dash Fuse Block (Main) | Behind left side of dash, above kick panel. |
| Diode Network | In dash harness, near dash fuse block breakout. |
| Fusible Links | At battery junction block. |
