Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

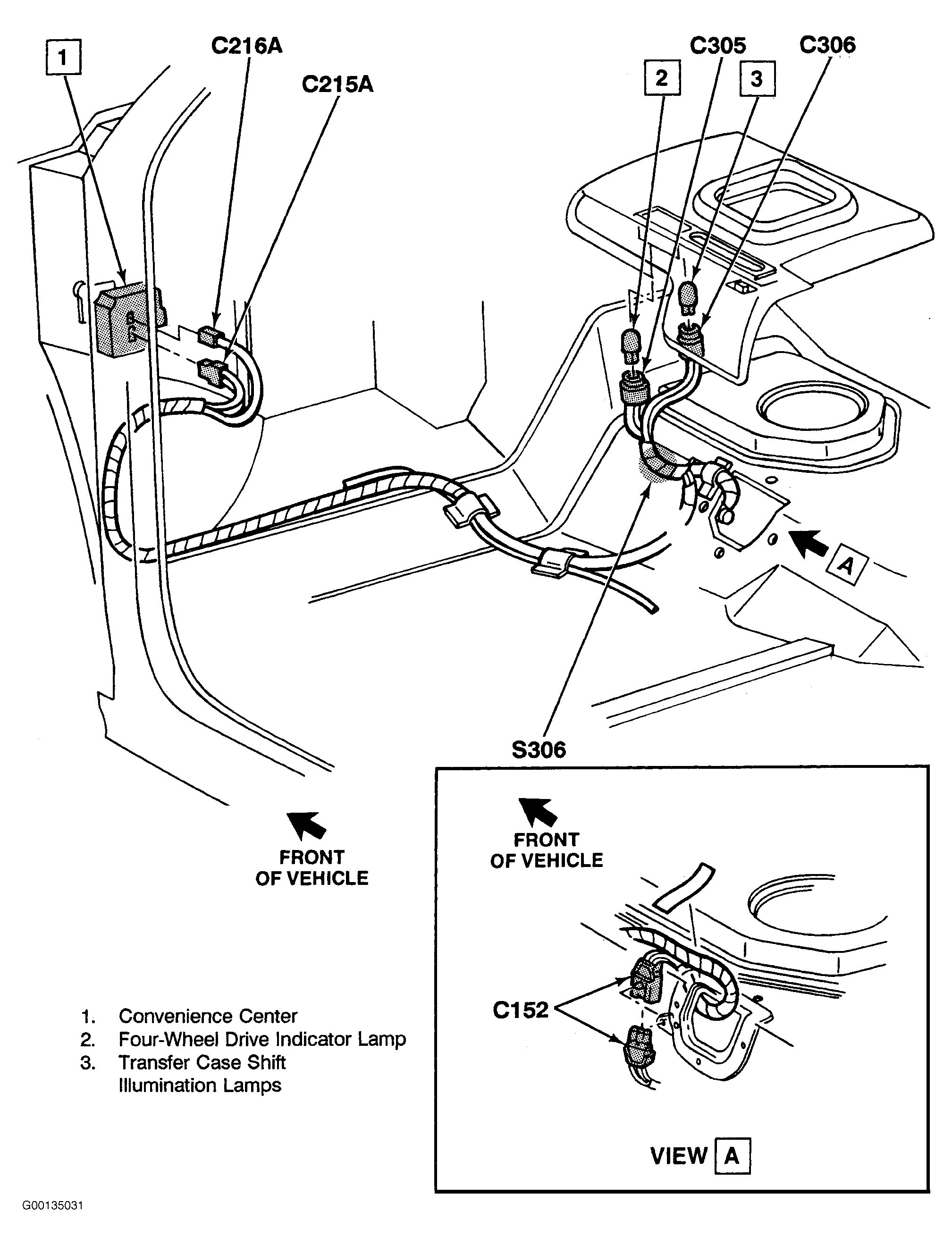

| Convenience Center | Under Left Side Of Instrument Panel. See Fig 1 . |

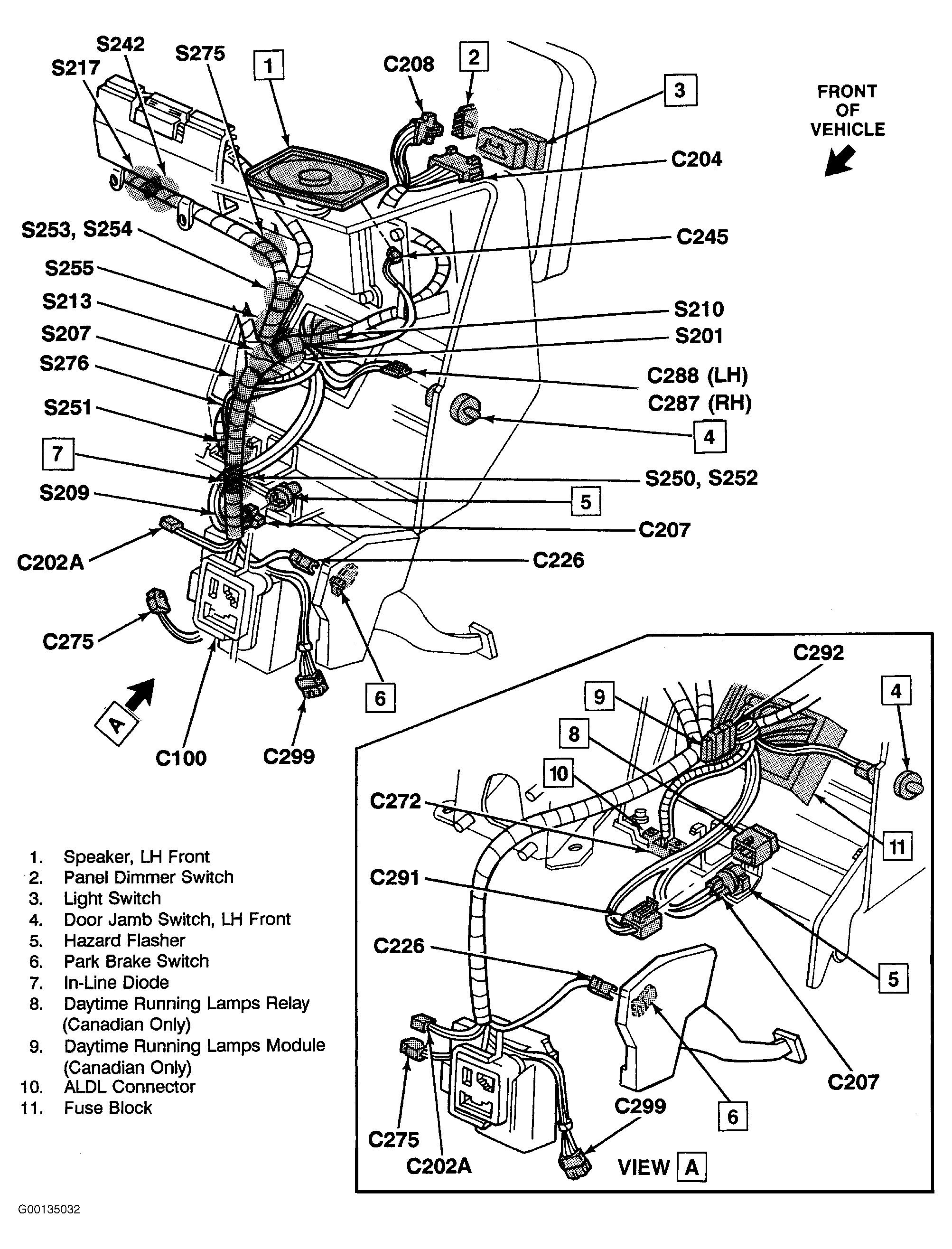

| Fuse Block | Lower Left Side Of Instrument Panel. See Fig 2 . |
| Power Outside Rearview Mirrors | On Outside Of Front Doors. |

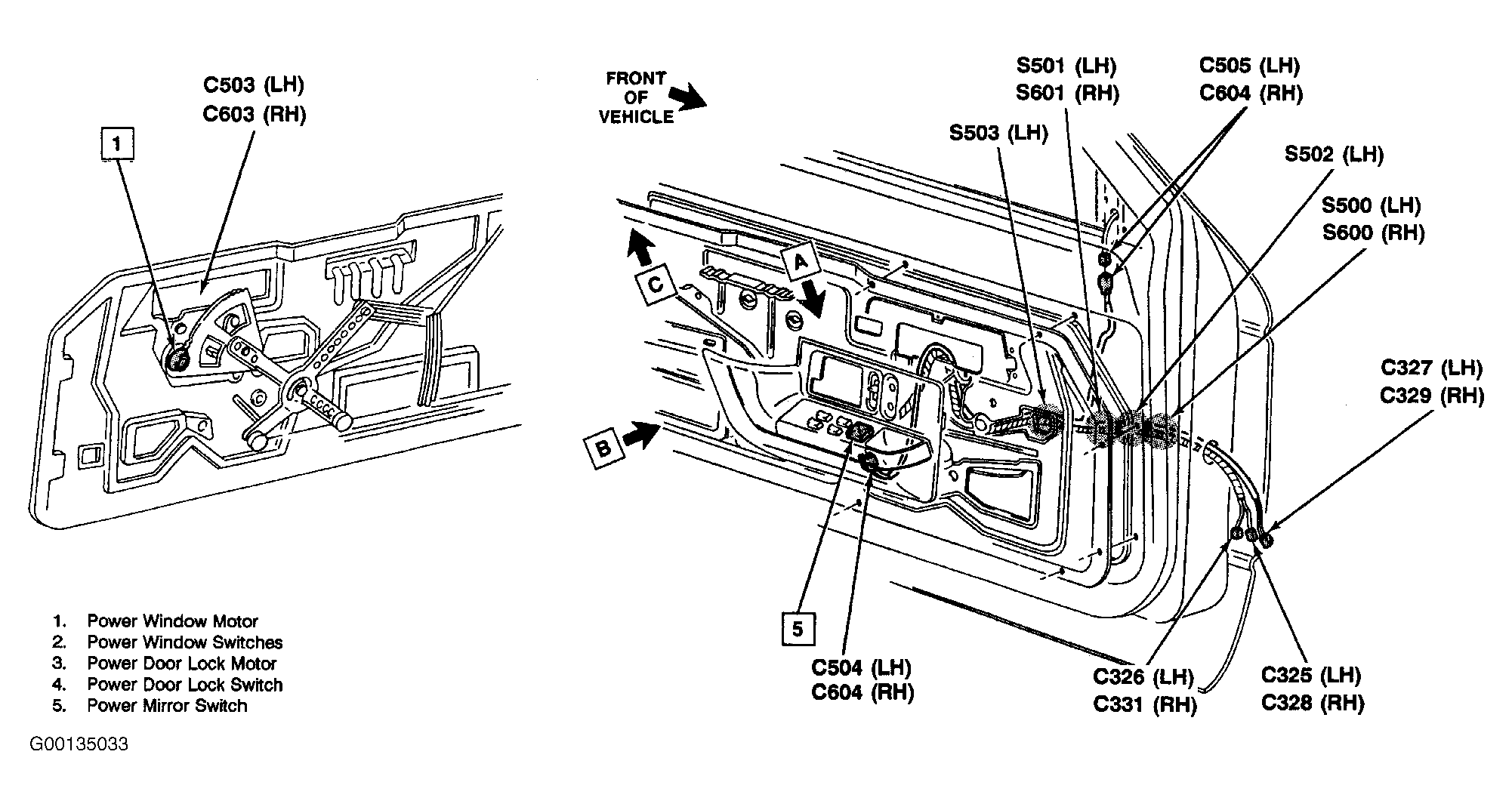

| Power Outside Rearview Mirror Switch | On Left Front Door Trim Panel. See Fig 3 . |

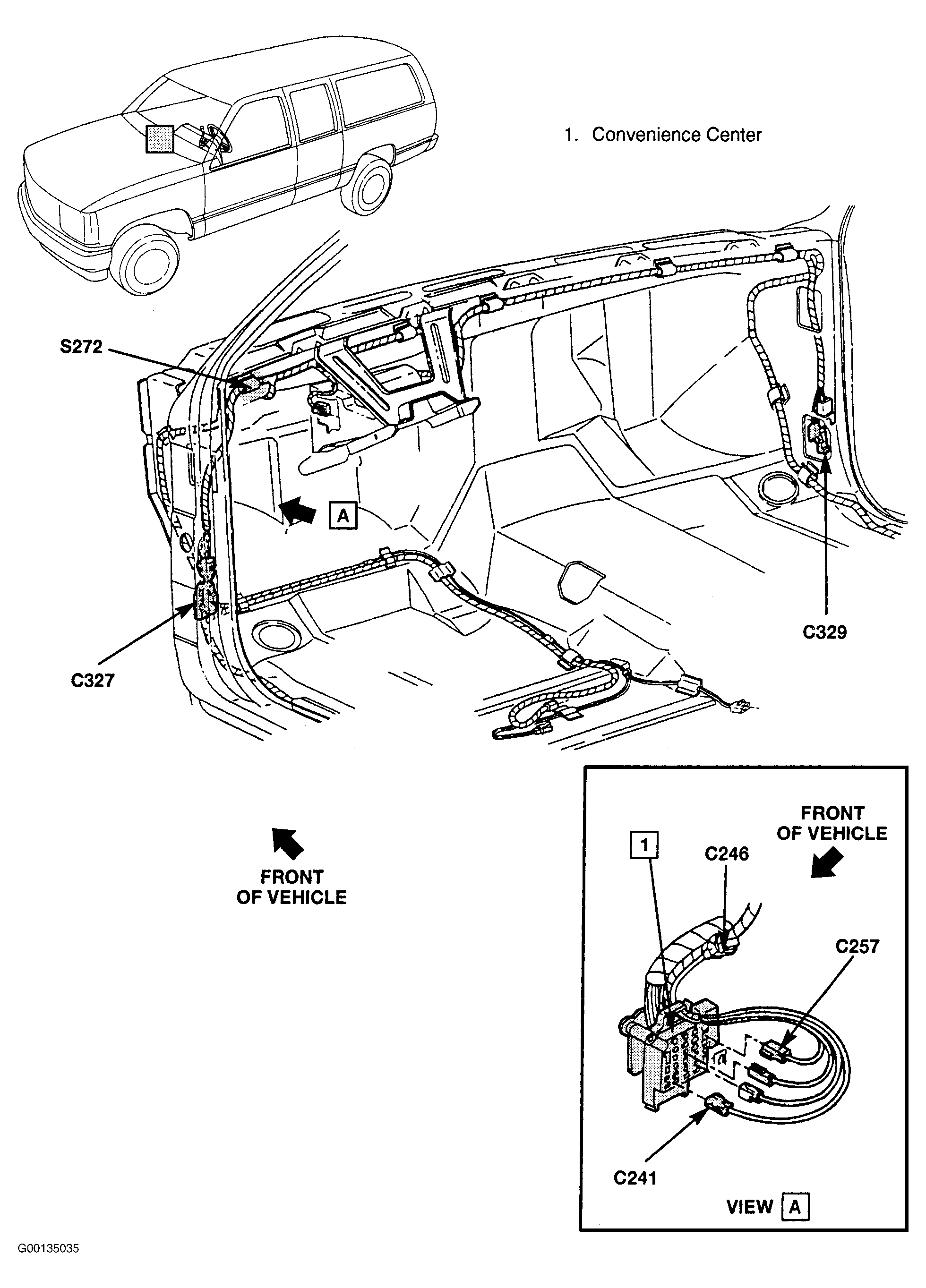

| C241 | At Convenience Center. See Fig 4 . |
| C246 | Taped To Cross Body, Near Convenience Center At In-Line Fuse. See Fig 5 . |
| C257 | At Convenience Center. See Fig 4 . |
| C327 | Left Body Hinge Pillar. See Fig 4 . |
| C329 | Right Body Hinge Pillar. See Fig 4 . |
| G202 | At ALDL Connector. See Fig 2 . |
| S207 | Under Left Side Of Instrument Panel. See Fig 2 . |
| S272 | Power Window & Door Locks Harness, Near Convenience Center Leads. See Fig 4 . |
| S502 | Power Window/Lock Harness Left Front Door, Near Power Window Motor Lead. See Fig 3 . |
| S503 | Power Window/Lock Harness, Near Left Front Door. See Fig 3 . |
