Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

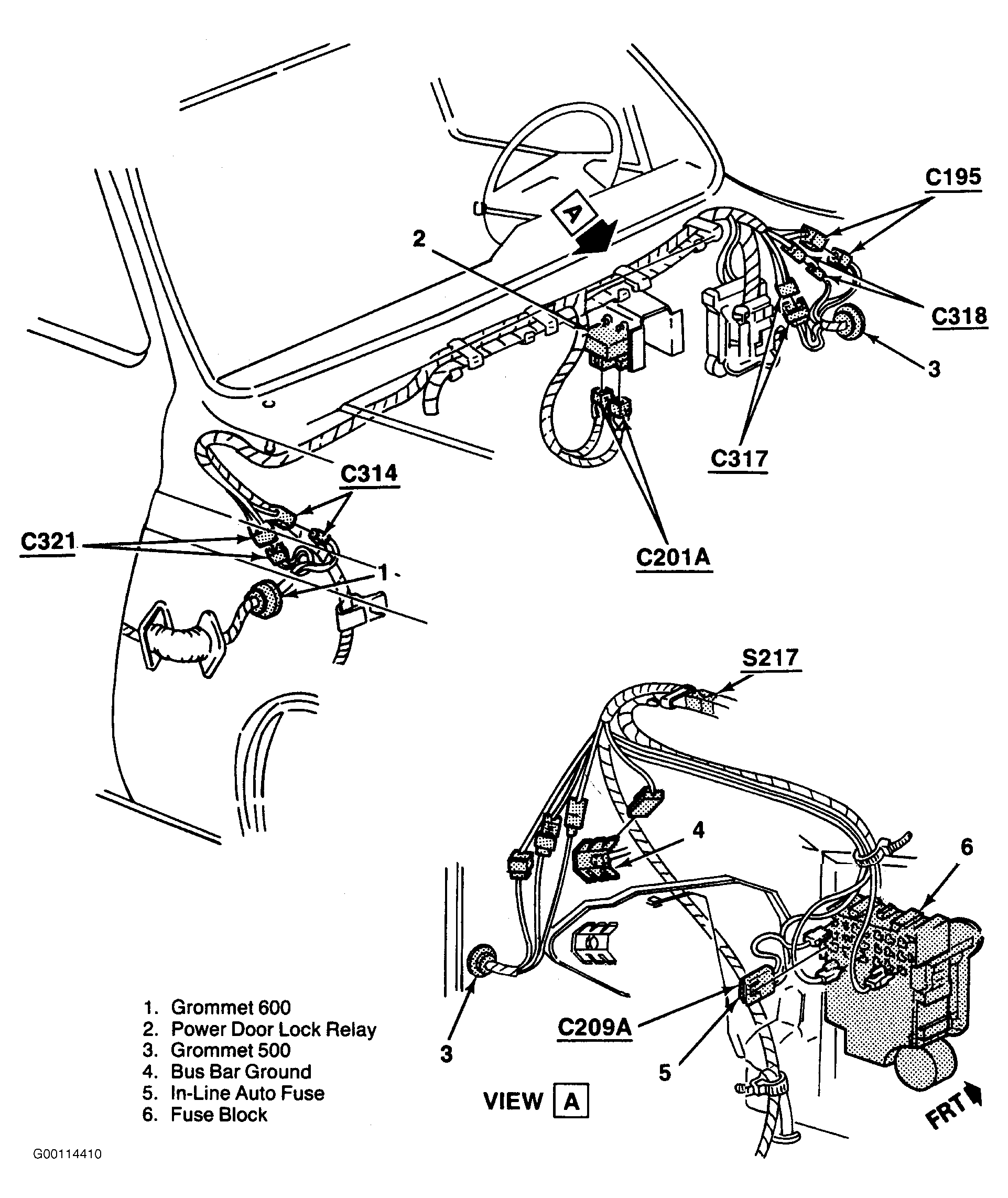

| Busbar Ground | Left Side Of Instrument Panel, Above Kick Panel. See Fig 1 . |
| Fuse Block | Under Left Side Of Instrument Panel, Above Kick Panel. See Fig 1 . |
| In-Line Auto Fuse | At Fuse Block. See Fig 1 . |
| Power Outside Rearview Mirror (Left) | On Outside Of Left Front Door. |
| Power Outside Rearview Mirror (Right) | On Outside Of Right Front Door. |

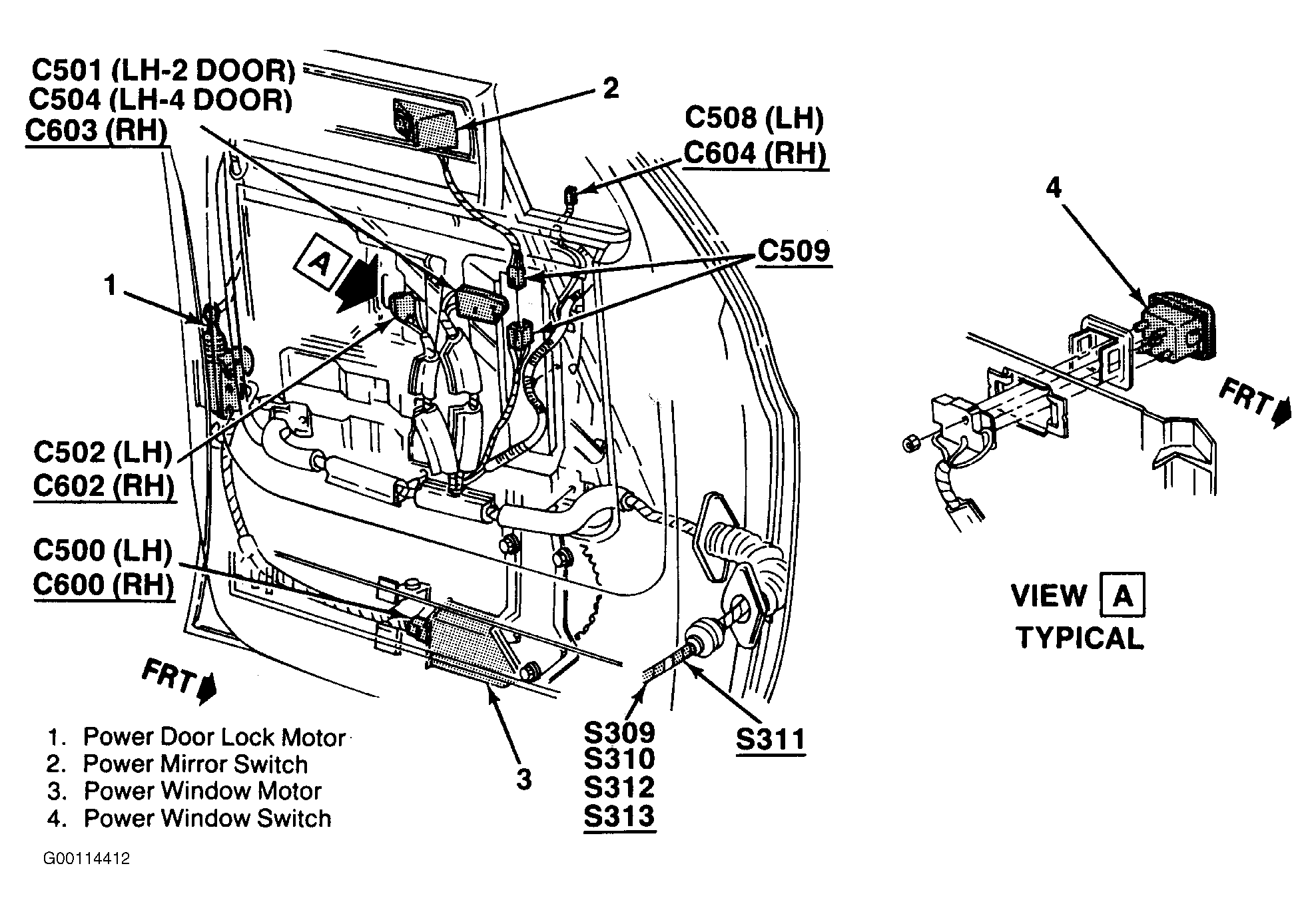

| Power Outside Rearview Mirror Switch | In Top Left Front Door. See Fig 3 . |
| C209A | At In-Line Auto Fuse. See Fig 1 . |
| C314 | Right Kick Panel. See Fig 1 . |
| C317 | Left Kick Panel. See Fig 1 . |
| C318 | Left Kick Panel. See Fig 1 . |

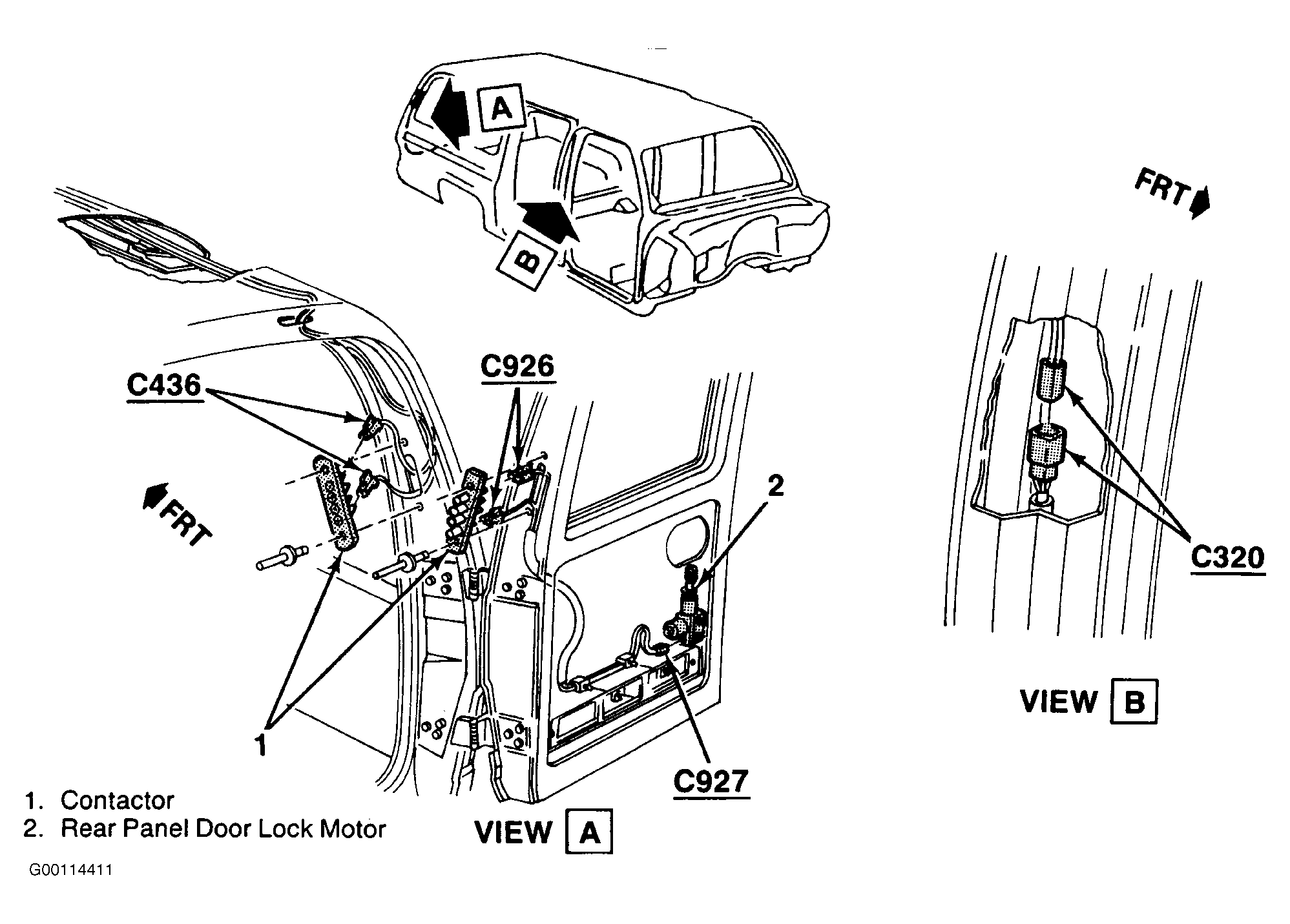

| C320 | In Right B-Pillar. See Fig 2 . |
| C321 | Under Instrument Panel. See Fig 1 . |
| C322 | Under Instrument Panel. See Fig 1 . |
| C436 | In Right Rear Of Vehicle. See Fig 2 . |
| C508 | At Left Power Outside Rearview Mirror. See Fig 3 . |
| C509 | In Left Front Door. See Fig 3 . |
| C604 | At Right Power Outside Rearview Mirror. See Fig 3 . |
| C926 | In Right Rear Door. See Fig 2 . |
| C927 | In Lower Part Of Right Rear Door. See Fig 2 . |
| S217 | Under Left Side Of Instrument Panel. See Fig 1 . |
| S310 | In Right Kick Panel. See Fig 3 . |
| S312 | In Left Kick Panel. See Fig 3 . |
| S313 | In Left Kick Panel. See Fig 3 . |
