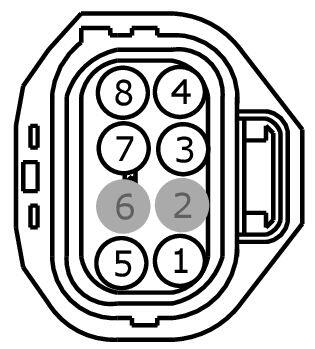

Connector End View C433 - Fuel Pump Control Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C433 | FUEL PUMP CONTROL MODULE | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1F1T-14474-JA | DU2Z-14474-FA | 2.80 |
| 1F1T-14474-FA | DU2Z-14474-FA | 2.80 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB04 (VT-RD) | 12 | FUSE - 4 OR CIRCUIT BREAKER | 1F1T-14474-JA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VE225 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | 1F1T-14474-FA | ||||
| 4 | GD326 (BK-WH) | 12 | GROUND - FLOOR CROSS MEMBER REAR LEFT | 1F1T-14474-JA | ||||
| 5 | CE515 (YE-GY) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) + | 1F1T-14474-JA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | 1F1T-14474-FA | ||||
| 8 | RE515 (WH-BN) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) - | 1F1T-14474-JA | ||||

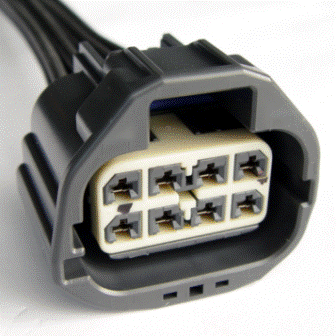

Available Pigtail Kits
Pigtail Kit Part Number
: WPT-521
Service Part Number:
3U2Z-14S411-TZA
Gauge:
12
Pin material:
Tin
Cavities:
8
Vehicle Uses:
Connector - Inline Fuel Pump/Sending Unit Module - Electronic Pump Module - Fuel Pump Driver Motor - Power Window - LH - Front Motor - Power Window - LH - Rear Motor - Power Window - Rear - Sliding Motor - Power Window - RH - Front Motor - Power Window - RH - Rear Motor - Transfer Case Electronic Shift Relay - Fuel Pump Solenoid - Torque Control Coupling
