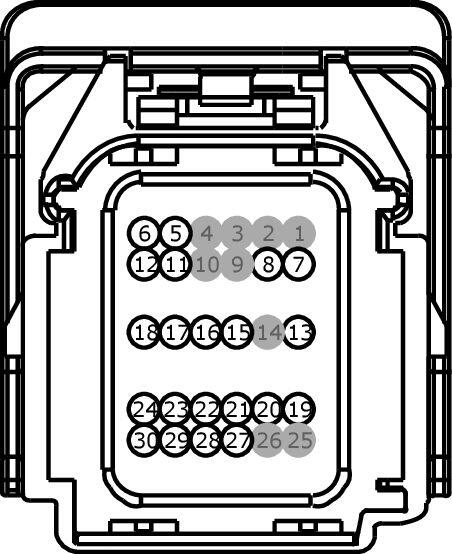

Connector End View C310A - Restraints Control Module (RCM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C310A | RESTRAINTS CONTROL MODULE (RCM) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-AAB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CR139 (VT-WH) | 20 | ECU - RCM # FRONT KNEE AIR BAG ROW 1 DRIVER + | GU5T-14474-AAB | ||||
| 6 | RR139 (YE) | 20 | ECU - RCM # FRONT KNEE AIR BAG ROW 1 DRIVER - | GU5T-14474-AAB | ||||
| 7 | CR144 (GY-OG) | 20 | ECU - RCM # FRONT AIR BAG ADAPTIVE VENT PASSENGER OUTBOARD + | GU5T-14474-AAB | ||||
| 8 | RR144 (VT-GN) | 20 | ECU - RCM # FRONT AIR BAG ADAPTIVE VENT PASSENGER OUTBOARD - | GU5T-14474-AAB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | CR147 (GN-OG) | 20 | ECU - RCM # SEAT BELT ADAPTIVE LOAD LIMITER ROW 1 PASSENGER OUTBOARD + | GU5T-14474-AAB | ||||
| 12 | RR147 (YE-VT) | 20 | ECU - RCM # SEAT BELT ADAPTIVE LOAD LIMITER ROW 1 PASSENGER OUTBOARD - | GU5T-14474-AAB | ||||
| 13 | CR189 (BU-OG) | 22 | ECU - RCM # INDICATOR PASSENGER AIRBAG DEACTIVATION ON | GU5T-14474-AAB | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | VR214 (WH-BU) | 20 | SENSOR - FRONT CRASH PASSENGER + | GU5T-14474-AAB | ||||
| 16 | RR130 (GN-BU) | 20 | ECU - RCM # CRASH SENSOR FRONT PASSENGER - | GU5T-14474-AAB | ||||
| 17 | RR129 (YE-GY) | 22 | ECU - RCM # CRASH SENSOR FRONT DRIVER - | GU5T-14474-AAB | ||||
| 18 | VR213 (VT-GN) | 22 | SENSOR - FRONT CRASH DRIVER + | GU5T-14474-AAB | ||||
| 19 | CR194 (VT-WH) | 22 | ECU - EXTENDED POWER # RESTRAINTS CONTROL MODULE POWER | GU5T-14474-AAB | ||||
| 20 | CR190 (GY-BN) | 22 | ECU - RCM # INDICATOR PASSENGER AIRBAG DEACTIVATION OFF | GU5T-14474-AAB | ||||
| 21 | RR102 (WH) | 20 | ECU - RCM # AIR BAG STAGE 2 FRONT DRIVER - | GU5T-14474-AAB | ||||
| 22 | CR102 (BU) | 20 | ECU - RCM # FRONT AIR BAG STAGE 2 DRIVER + | GU5T-14474-AAB | ||||
| 23 | CR104 (YE-GY) | 20 | ECU - RCM # FRONT AIR BAG STAGE 2 PASSENGER OUTBOARD + | GU5T-14474-AAB | ||||
| 24 | RR104 (WH-BU) | 20 | ECU - RCM # FRONT AIR BAG STAGE 2 PASSENGER OUTBOARD - | GU5T-14474-AAB | ||||
| 25 | * | * | Not Used | N/A | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | RR103 (VT-GN) | 20 | ECU - RCM # FRONT AIR BAG STAGE 1 PASSENGER OUTBOARD - | GU5T-14474-AAB | ||||
| 28 | CR103 (GY-BU) | 20 | ECU - RCM # FRONT AIR BAG STAGE 1 PASSENGER OUTBOARD + | GU5T-14474-AAB | ||||
| 29 | CR101 (VT-BN) | 20 | ECU - RCM # FRONT AIR BAG STAGE 1 DRIVER + | GU5T-14474-AAB | ||||
| 30 | RR101 (YE-GN) | 20 | ECU - RCM # FRONT AIR BAG STAGE 1 DRIVER - | GU5T-14474-AAB | ||||

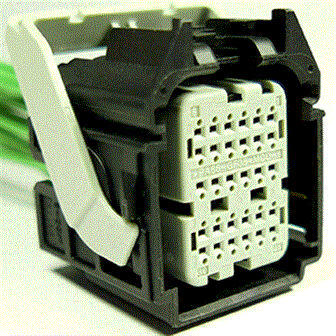

Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1677
Service Part Number:
MU2Z-14S411-NA
Gauge:
20
Pin material:
Silver
Cavities:
30
Vehicle Uses:
Module - Restraint Control
