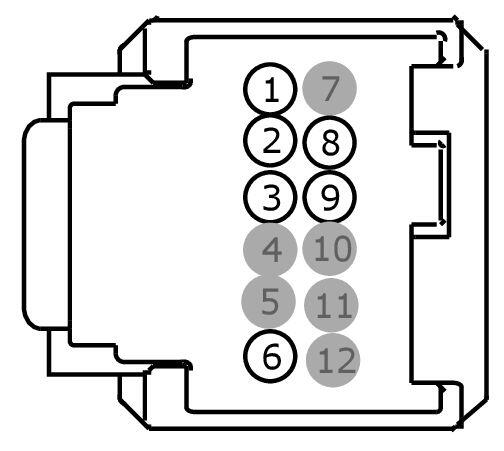

Connector End View C4525 - Pedestrian Alert Control Module (PACM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4525 | PEDESTRIAN ALERT CONTROL MODULE (PACM) | BK | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD348 (BK-YE) | 22 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 9U5T-14474-DB | ||||
| 2 | VDB04 (BU) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | FU5T-14474-LB | ||||
| 3 | VDB05 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | FU5T-14474-LB | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CBBH1 (BN) | 20 | FUSE - 171 | 9U5T-14474-DB | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | VRA02 (VT-WH) | 22 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO FRONT OR SINGLE OUT - | 9U5T-14474-DB | ||||
| 9 | VRA01 (GY-YE) | 22 | CTRL MOD. - APPROACHING VEHICLE AUDIBLE WARNING AUDIO FRONT OR SINGLE OUT + | 9U5T-14474-DB | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1401
Service Part Number:
EU2Z-14S411-SA
Gauge:
20
Pin material:
Tin
Cavities:
12
Vehicle Uses:
Module - Climate Control Seat Module - Heated Seat (Rear) Module - Image Processing Module - Media Gateway Module - Power Steering Monitor - Video/DVD
