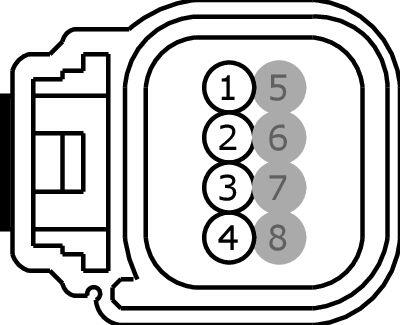

Connector End View C4370 - Rear Side Obstacle Detection Control Module RH (SODR)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4370 | REAR SIDE OBSTACLE DETECTION CONTROL MODULE RH (SODR) | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CMF17 (VT-GY) | 22 | ECU - ADAS # RADAR RIGHT REAR CORNER + | 9U5T-14474-LA | ||||
| 2 | VMF13 (YE-BU) | 22 | ECU - ADAS # REAR CORNER RADARS CAN FD BUS LOW | 9U5T-14474-LA | ||||
| 3 | VMF12 (GN-VT) | 22 | ECU - ADAS # REAR CORNER RADARS CAN FD BUS HIGH | 9U5T-14474-LA | ||||
| 4 | RMF17 (BU-BN) | 22 | ECU - ADAS # RADAR RIGHT REAR CORNER - | 9U5T-14474-LA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||

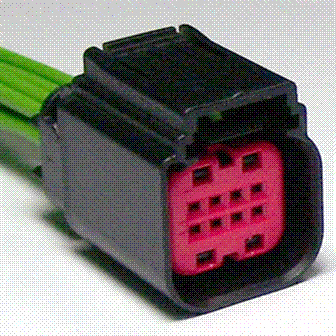

Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1198
Service Part Number:
4U2Z-14S411-LC
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
Module - Remote Keyless Entry Switch - Keyless Entry
