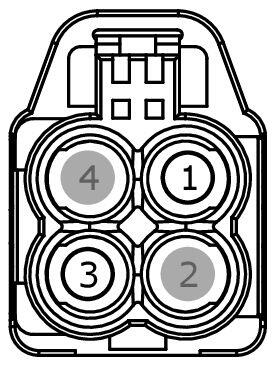

Connector End View C4242F - Image Processing Module A (IPMA)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4242F | IMAGE PROCESSING MODULE A (IPMA) | 14A005 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VMP51 (ANY) | 20 | ECU - CAMERA PARK ASSIST # REAR POWER + DIGITAL VIDEO IN (+) | N/A | ||||
| 1 | RMP51 (NONE) | 22 | ECU - CAMERA PARK ASSIST # REAR GROUND + SHIELD | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VMF20 (GY-YE) | 20 | ECU - ADAS # FORWARD LOOKING CAMERA | N/A | ||||
| 3 | DMF20 (NONE) | 22 | ECU - ADAS # FORWARD LOOKING CAMERA D | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
