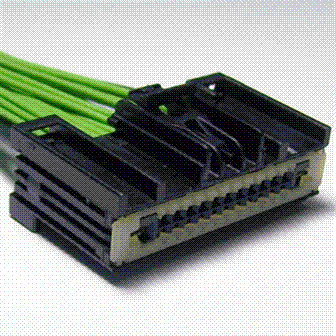

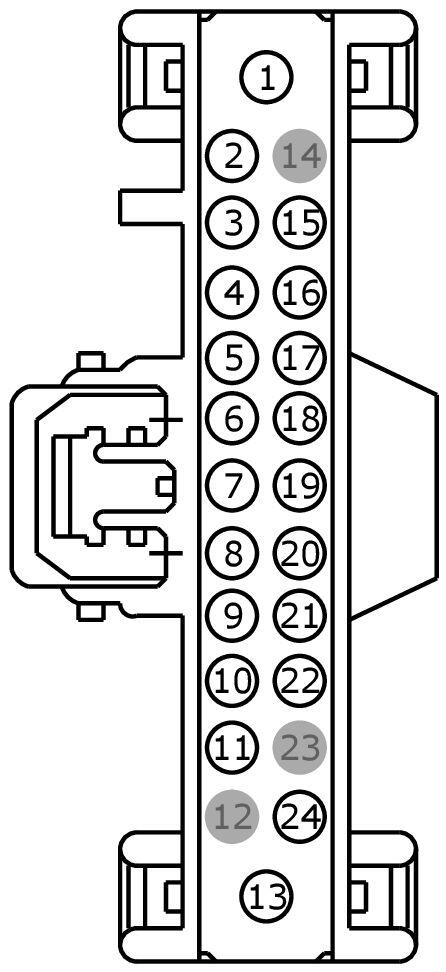

Connector End View C4242A - Image Processing Module A (IPMA)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4242A | IMAGE PROCESSING MODULE A (IPMA) | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BBA | DU2Z-14474-EA | 2.80 |
| XF2T-14474-DA | DU2Z-14474-EA | 2.80 |
| 8U5T-14474-BB | DU2Z-14474-CAFC | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB25 (WH-OG) | 16 | FUSE - 25 OR CIRCUIT BREAKER | 97BG-14474-BBA|XF2T-14474-DA | ||||
| 1 | CBB25 (WH-OG) | 10 | FUSE - 25 OR CIRCUIT BREAKER | 97BG-14474-BBA|XF2T-14474-DA | ||||
| 2 | CRB06 (GN-WH) | 20 | ECU - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | 8U5T-14474-BB | ||||
| 3 | CRB07 (BN) | 22 | ECU - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER + | 8U5T-14474-BB | ||||
| 4 | RMP07 (GN-WH) | 22 | ECU - PARKING AID # SENSORS REAR - | 8U5T-14474-BB | ||||
| 5 | VMF27 (YE-VT) | 22 | ECU - ADAS # LIN BUS 2 | 8U5T-14474-BB | ||||
| 6 | VMF28 (VT-OG) | 22 | ECU - ADAS # LIN BUS 1 | 8U5T-14474-BB | ||||
| 7 | VMF29 (BU) | 22 | ECU - ADAS # LIN BUS 10 | 8U5T-14474-BB | ||||
| 8 | VMF30 (GY-VT) | 22 | ECU - ADAS # LIN BUS 9 | 8U5T-14474-BB | ||||
| 9 | VMF23 (WH) | 22 | ECU - ADAS # LIN BUS 6 | 8U5T-14474-BB | ||||
| 10 | VMF24 (BN-WH) | 22 | ECU - ADAS # LIN BUS 5 | 8U5T-14474-BB | ||||
| 11 | RMP06 (YE-OG) | 22 | ECU - PARKING AID # SENSORS FRONT - | 8U5T-14474-BB | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | GD348 (BK-YE) | 16 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 97BG-14474-BBA|XF2T-14474-DA | ||||
| 13 | GD348 (BK-YE) | 10 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 97BG-14474-BBA|XF2T-14474-DA | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | LMP07 (BU-WH) | 22 | ECU - PARKING AID # SENSORS REAR + | 8U5T-14474-BB | ||||
| 16 | VMF26 (BU-GY) | 22 | ECU - ADAS # LIN BUS 3 | 8U5T-14474-BB | ||||
| 17 | VMF25 (GY-BN) | 22 | ECU - ADAS # LIN BUS 4 | 8U5T-14474-BB | ||||
| 18 | VMF32 (BU-BN) | 22 | ECU - ADAS # LIN BUS 11 | 8U5T-14474-BB | ||||
| 19 | VMF31 (BU-GN) | 22 | ECU - ADAS # LIN BUS 12 | 8U5T-14474-BB | ||||
| 20 | VMF22 (VT-GN) | 22 | ECU - ADAS # LIN BUS 7 | 8U5T-14474-BB | ||||
| 21 | VMF21 (GN-OG) | 22 | ECU - ADAS # LIN BUS 8 | 8U5T-14474-BB | ||||
| 22 | LMP06 (VT-GY) | 22 | ECU - PARKING AID # SENSORS FRONT + | 8U5T-14474-BB | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | CMP32 (GN) | 22 | SWITCH - ACTIVE PARK ASSIST (AUTOPARK) | 8U5T-14474-BB | ||||
Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1440
Service Part Number:
FU2Z-14S411-ALA
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic
Pigtail Kit Part Number
: WPT-1533
Service Part Number:
FU2Z-14S411-ALB
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
DVD Player Module - Audio Control Module - Body Control Module - Fuel and Damper Control Module - Gateway Radio Test Connector - Diagnostic
