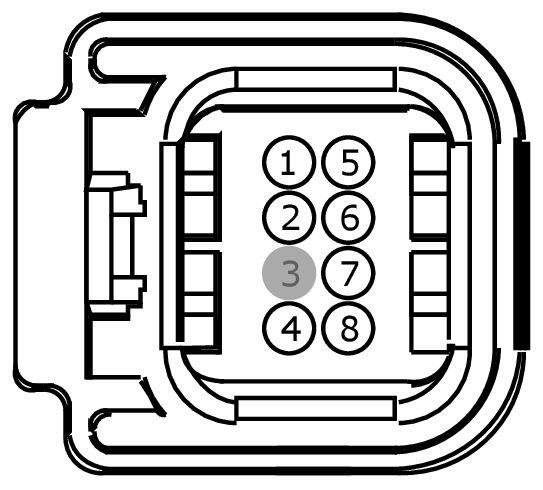

Connector End View C3809 - EVAP Leak Detection Control Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3809 | EVAP LEAK DETECTION CONTROL MODULE | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| HU5T-14474-AB | Not Available | |
| NU5T-14474-GA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE464 (VT-OG) | 22 | ECU - POWERTRAIN # VACUUM PUMP CONTROL (OBD_PMP) | HU5T-14474-AB | ||||
| 2 | CBB07 (GN-BU) | 20 | FUSE - 7 OR CIRCUIT BREAKER | HU5T-14474-AB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CE420 (GY-VT) | 22 | ECU - POWERTRAIN # VAPOR MANAGEMENT VALVE (VAPOR BLOCKING - EVAPS) (VMV-CC) | HU5T-14474-AB | ||||
| 5 | RE259 (BU) | 22 | ECU - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER 2ND (GND_FTPT2) | NU5T-14474-GA | ||||
| 6 | VE783 (VT-BN) | 22 | SENSOR - EVAP SYSTEM PRESSURE | NU5T-14474-GA | ||||
| 7 | LE230 (BN-BU) | 22 | ECU - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | NU5T-14474-GA | ||||
| 8 | CBB07 (GN-BU) | 20 | FUSE - 7 OR CIRCUIT BREAKER | HU5T-14474-AB | ||||

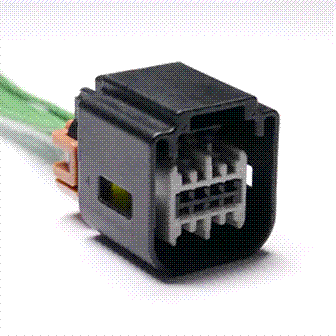

Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1563
Service Part Number:
JU2Z-14S411-ADA
Gauge:
20
Pin material:
Silver
Cavities:
8
Vehicle Uses:
Pump - Fuel Tank Leak Detection
