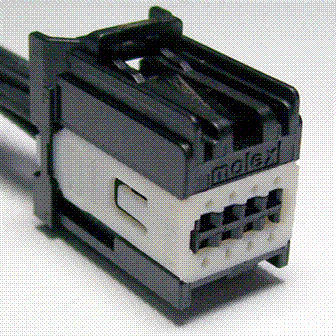

Connector End View C3154B - Audio Digital Signal Processing (DSP) Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3154B | AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-EB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |

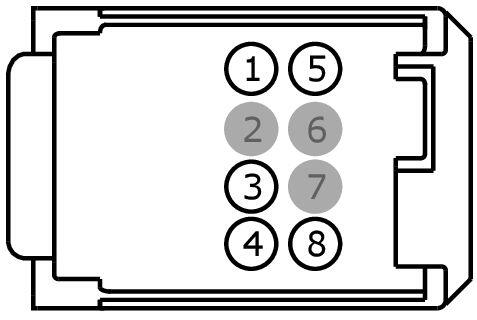

| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD348 (BK-YE) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 9U5T-14474-EB | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CME27 (YE-VT) | 22 | ECU - AUDIO HEAD UNIT # AMPLIFIER ENABLE / CLIPPING | 9U5T-14474-DB | ||||
| 4 | SBBD7 (RD) | 18 | FUSE - 137 OR CIRCUIT BREAKER | 9U5T-14474-EB | ||||
| 5 | GD348 (BK-YE) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 9U5T-14474-EB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBBD6 (VT-RD) | 18 | FUSE - 136 OR CIRCUIT BREAKER | 9U5T-14474-EB | ||||
Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1457
Service Part Number:
FU2Z-14S411-AVA
Gauge:
20
Pin material:
Tin
Cavities:
8
Vehicle Uses:
Module - Front Interface Radio - Amplifier
