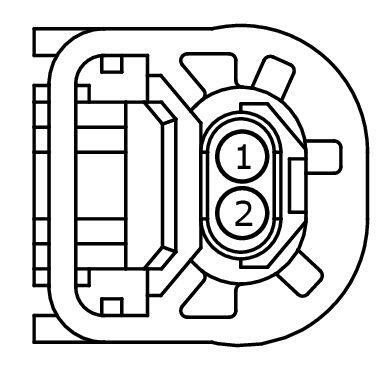

Connector End View C2494C - Telematics Control Unit (TCU) Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2494C | TELEMATICS CONTROL UNIT (TCU) MODULE | LT BU | 14A005 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDB45 (BN-WH) | 0.35 | CONNECTOR - DIAGNOSTIC # ECG/TCU ETHERNET + | N/A | ||||
| 2 | VDB46 (WH-OG) | 0.35 | CONNECTOR - DIAGNOSTIC # ECG/TCU ETHERNET - | N/A | ||||
Available Pigtail Kits
