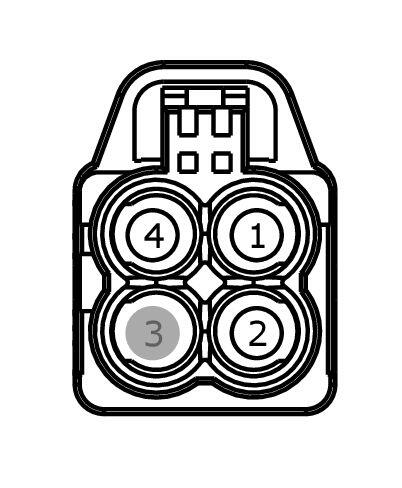

Connector End View C2494B - Telematics Control Unit (TCU) Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2494B | TELEMATICS CONTROL UNIT (TCU) MODULE | BK | 14A005 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VMM25 (*) | 20 | ANTENNA - SECONDARY CELLULAR | N/A | ||||
| 2 | VMN03 (*) | 20 | ANTENNA - GPS (GLOBAL POSITIONING SYSTEM) + | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VMM22 (*) | 20 | ANTENNA - GSM (GLOBAL SYSTEM MOBILECOMMUNICATION) + | N/A | ||||
Available Pigtail Kits
