Connector End View C2434 - Steering Column Lock Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2434 | STEERING COLUMN LOCK MODULE | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| GU5T-14474-AAB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP21 (GY-RD) | 22 | FUSE - 21 OR CIRCUIT BREAKER | GU5T-14474-AAB | ||||
| 2 | CDC74 (BU-GN) | 22 | ECU - KEY INHIBIT AND PARK DETECT SWITCH RETURN | GU5T-14474-AAB | ||||

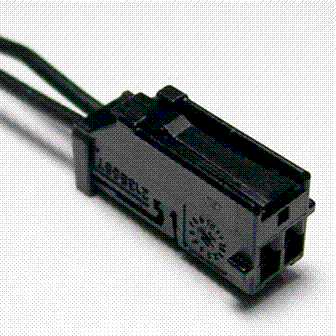

Available Pigtail Kits
Pigtail Kit Part Number
: WPT-1412
Service Part Number:
EU2Z-14S411-TA
Gauge:
20
Pin material:
Tin
Cavities:
2
Vehicle Uses:
Mirror - Vanity Sensor - A/C Evaporator Temperature
